Удлинители, переходники и корпуса с боковым зажимом PSC
Удлинение или переход с одного размера соединения PSC на другой, либо прямой зажим концевой фрезы с боковым креплением. Код заказа: PSC40-PSC40-080-M: 01 — соединение со стороны станка, 02 — соединение со стороны инструмента, 03 — длина, 04 — формат (M — стандартный, A — укороченный). У переходников 01 соответствует D2, а 02 — D1. 137 артикулов на этой странице. Все размеры приведены так, как они напечатаны в каталоге. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.
О пустых ячейках.Ячейки с пометкой «— уточняется при запросе» содержат значения, которые в самом каталоге напечатаны некорректно и которые мы не смогли проверить. На некоторых страницах psc.pdf линейки таблицы смещены, поэтому цифры попадают в соседний столбец. Значение восстанавливается только тогда, когда его можно перепроверить по правилам кода заказа и по другой, правильно напечатанной странице; если хотя бы один шаг доказать нельзя, ячейка остаётся пустой — мы не подставляем значения по догадке. Эти значения предоставляются вместе с коммерческим предложением.

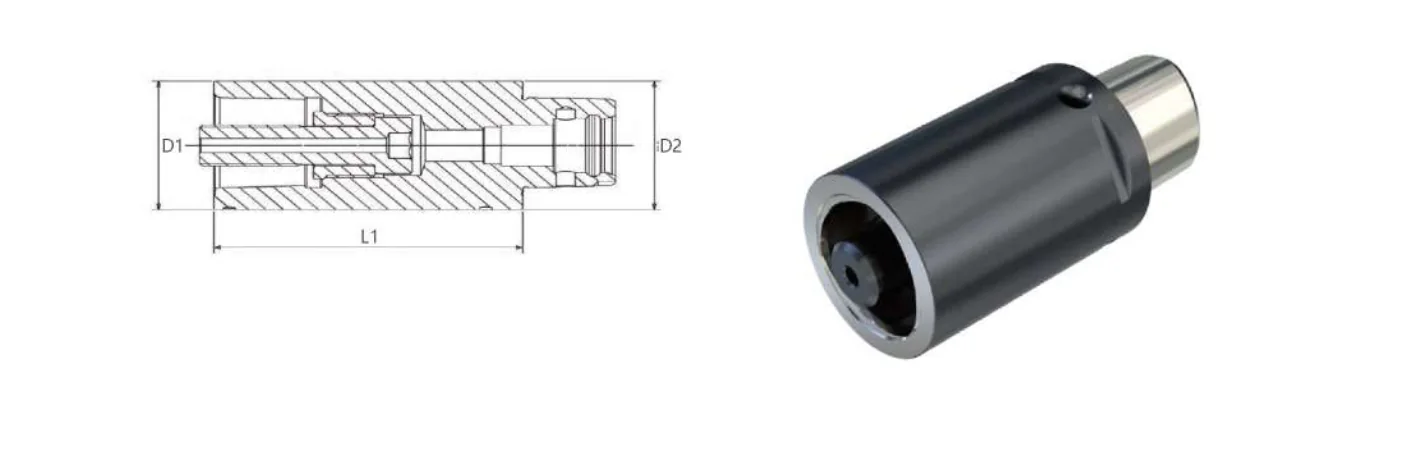

Чертёж с размерами из каталога Mongtec.
Таблица артикулов
Удлинитель PSC (страница каталога 109, артикулов: 22)
Код заказа
D1
D2
L1
m (kg)
PSC32-PSC32-035A
32
32
35
0.22
PSC32-PSC32-060M
32
32
60
0.36
PSC32-PSC32-080M
32
32
80
0.47
PSC32-PSC32-095M
32
32
95
0.56
PSC40-PSC40-040A
40
40
40
0.4
PSC40-PSC40-060M
40
40
60
0.57
PSC40-PSC40-080M
40
40
80
0.7
PSC40-PSC40-120M
40
40
120
1.11
PSC50-PSC50-050A
50
50
50
0.73
PSC50-PSC50-080M
50
50
80
1.15
PSC50-PSC50-100M
50
50
100
1.38
PSC50-PSC50-150M
50
50
150
2.17
PSC63-PSC63-060A
63
63
60
1.36
PSC63-PSC63-100M
63
63
100
2.26
PSC63-PSC63-140M
63
63
140
3.17
PSC63-PSC63-185M
63
63
185
4.19
PSC80-PSC80-065A
80
80
65
2.41
PSC80-PSC80-100M
80
80
100
3.7
PSC80-PSC80-125M
80
80
125
4.64
PSC80-PSC80-200M
80
80
200
7.47
PSC100-PSC100-140M
100
100
140
— уточняется при запросе
PSC100-PSC100-200M
100
100
200
11.94
Переходник PSC (страница каталога 111, артикулов: 20)
Код заказа
D1
D2
L1
m (kg)
PSC40-PSC32-055M
32
40
55
0.49
PSC40-PSC32-070M
32
40
70
0.59
PSC40-PSC32-120M
32
40
120
0.81
PSC50-PSC32-033A
32
50
33
0.54
PSC50-PSC32-060M
32
50
60
0.68
PSC50-PSC32-120M
32
50
120
0.99
PSC50-PSC32-150M
32
50
150
1.65
PSC50-PSC40-040A
40
50
40
0.59
PSC50-PSC40-065M
40
50
65
0.8
PSC50-PSC40-085M
40
50
85
1.1
PSC50-PSC40-140M
40
50
140
1.46
PSC63-PSC32-032A
32
63
32
0.91
PSC63-PSC32-070M
32
63
70
1.12
PSC63-PSC32-125M
32
63
125
1.43
PSC63-PSC32-185M
32
63
185
2.99
PSC63-PSC40-040A
40
63
40
0.98
PSC63-PSC40-080M
40
63
80
1.32
PSC63-PSC40-145M
40
63
145
1.86
PSC63-PSC40-185M
40
63
185
3.23
PSC63-PSC50-050A
50
63
50
1.11
Переходник PSC (продолжение) (страница каталога 112, артикулов: 25)
Код заказа
D1
D2
L1
m (kg)
PSC63-PSC50-080M
50
63
80
1.53
PSC63-PSC50-110M
50
63
110
2.23
PSC63-PSC50-175M
50
63
175
2.79
PSC80-PSC32-060M
32
80
60
2.07
PSC80-PSC32-135M
32
80
135
2.53
PSC80-PSC40-070M
40
80
70
2.2
PSC80-PSC40-155M
40
80
155
2.97
PSC80-PSC40-200M
40
80
200
5.42
PSC80-PSC50-045A
50
80
45
2
PSC80-PSC50-080M
50
80
80
2.43
PSC80-PSC50-185M
50
80
185
3.88
PSC80-PSC50-200M
50
80
200
5.84
PSC80-PSC63-055A
63
80
55
2.15
PSC80-PSC63-080M
63
80
80
2.65
PSC80-PSC63-120M
63
80
120
4.1
PSC80-PSC63-200M
63
80
200
5.37
PSC100-PSC32-085M
32
100
85
4.15
PSC100-PSC40-090M
40
100
90
4.25
PSC100-PSC50-095M
50
100
95
4.42
PSC100-PSC63-055A
63
100
55
3.7
PSC100-PSC63-095M
63
100
95
4.68
PSC100-PSC63-200M
63
100
200
6.92
PSC100-PSC80-065A
80
100
65
3.92
PSC100-PSC80-100M
80
100
100
5.25
PSC100-PSC80-200M
80
100
200
8.92
Оправка PSC для концевых фрез с боковым зажимом (страница каталога 114, артикулов: 24)
Код заказа
Размеры зажимного отверстия
Dm
D1
D2
L1
L2
m (kg)
PSC32-SLN-06-045
6
32
17
25
45
29.5
0.3
PSC32-SLN-08-045
8
32
20
28
45
31.0
0.3
PSC32-SLN-10-050
10
32
27
35
50
— уточняется при запросе
0.4
PSC32-SLN-12-055
12
32
32
42
55
— уточняется при запросе
0.3
PSC40-SLN-06-050
6
40
17
25
50
29.8
0.4
PSC40-SLN-08-050
8
40
20
28
50
32.5
0.4
PSC40-SLN-10-050
10
40
27
35
50
31.0
0.5
PSC40-SLN-12-055
12
40
32
42
55
— уточняется при запросе
0.6
PSC40-SLN-14-055
14
40
34
42
55
— уточняется при запросе
0.6
PSC40-SLN-16-055
16
40
38
48
55
— уточняется при запросе
0.7
PSC50-SLN-06-050
6
50
17
25
50
30.0
0.62
PSC50-SLN-08-050
8
50
20
28
50
30.0
0.72
PSC50-SLN-10-055
10
50
27
35
55
35.0
0.72
PSC50-SLN-12-060
12
50
32
42
60
40.0
0.9
PSC50-SLN-14-060
14
50
34
44
60
40.0
0.9
PSC50-SLN-16-060
16
50
38
48
60
40.0
1.0
PSC50-SLN-18-060
18
50
40
50
60
— уточняется при запросе
0.9
PSC50-SLN-20-060
20
50
42
52
60
— уточняется при запросе
1.0
PSC50-SLN-25-080
25
50
49
65
80
— уточняется при запросе
1.7
PSC63-SLN-06-055
6
63
17
25
55
32.7
0.9
PSC63-SLN-08-055
8
63
20
28
55
33.1
0.9
PSC63-SLN-10-060
10
63
27
35
60
38.1
1.0
PSC63-SLN-12-060
12
63
32
42
60
— уточняется при запросе
1.1
PSC63-SLN-14-060
14
63
34
44
60
— уточняется при запросе
1.1
Оправка PSC для концевых фрез с боковым зажимом (продолжение) (страница каталога 115, артикулов: 18)
Код заказа
Размеры зажимного отверстия
Dm
D1
D2
L1
L2
m (kg)
PSC63-SLN-16-065
16
63
38
48
65
43.0
1.1
PSC63-SLN-18-065
18
63
40
50
65
42.7
1.1
PSC63-SLN-20-065
20
63
42
52
65
43.0
1.5
PSC63-SLN-25-080
25
63
49
65
80
— уточняется при запросе
1.9
PSC63-SLN-32-090
32
63
56
72
90
— уточняется при запросе
2.4
PSC63-SLN-40-100
40
63
74
90
100
— уточняется при запросе
3.7
PSC80-SLN-06-070
6
80
17
25
70
40.0
2.1
PSC80-SLN-08-070
8
80
20
28
70
40.0
2.1
PSC80-SLN-10-070
10
80
27
35
70
40.0
2.4
PSC80-SLN-12-070
12
80
32
42
70
40.0
2.4
PSC80-SLN-14-070
14
80
34
44
70
40.0
2.4
PSC80-SLN-16-070
16
80
38
48
70
40.0
2.4
PSC80-SLN-18-070
18
80
40
50
70
40.0
2.4
PSC80-SLN-20-070
20
80
42
52
70
40.0
2.4
PSC80-SLN-25-080
25
80
49
65
80
58.0
2.4
PSC80-SLN-32-080
32
80
56
72
80
58.0
2.9
PSC80-SLN-40-110
40
80
74
90
110
— уточняется при запросе
4.5
PSC80-SLN-50-120
50
80
84
100
120
— уточняется при запросе
5.5
Оправка PSC для концевых фрез с боковым зажимом, осевая (страница каталога 116, артикулов: 19)
Код заказа
Тип
Dm
D1
D2(BD1)
D3
L1(LF)
L2(LB1)
l3
l4
m (kg)
PSC32-SLNE-16-056
1
32
16
36
— уточняется при запросе
56
56
— уточняется при запросе
— уточняется при запросе
0.4
PSC32-SLNE-20-060
1
32
20
40
— уточняется при запросе
60
60
— уточняется при запросе
— уточняется при запросе
0.4
PSC32-SLNE-25-080
1
32
25
45
— уточняется при запросе
80
80
— уточняется при запросе
— уточняется при запросе
0.7
PSC40-SLNE-16-056
7
40
16
36
— уточняется при запросе
56
32.5
36
— уточняется при запросе
0.6
PSC40-SLNE-20-060
1
40
20
40
— уточняется при запросе
60
60
— уточняется при запросе
— уточняется при запросе
0.6
PSC40-SLNE-25-077
1
40
25
45
— уточняется при запросе
77
77
— уточняется при запросе
— уточняется при запросе
0.7
PSC40-SLNE-32-088
1
40
32
52
— уточняется при запросе
61
88
— уточняется при запросе
— уточняется при запросе
0.99
PSC50-SLNE-16-065
7
50
16
36
— уточняется при запросе
65
41.7
45
— уточняется при запросе
0.71
PSC50-SLNE-20-060
7
50
20
40
— уточняется при запросе
60
37.7
40
— уточняется при запросе
0.71
PSC50-SLNE-25-071
7
50
25
45
— уточняется при запросе
71
46.7
51
— уточняется при запросе
0.8
PSC50-SLNE-32-075
1
50
32
52
— уточняется при запросе
75
75
— уточняется при запросе
— уточняется при запросе
1
PSC50-SLNE-40-100
1
50
40
65
— уточняется при запросе
71
100
— уточняется при запросе
— уточняется при запросе
1.79
PSC63-SLNE-16-070
7
63
16
36
— уточняется при запросе
70
43
47.9
— уточняется при запросе
1.1
PSC63-SLNE-20-070
7
63
20
40
— уточняется при запросе
70
43.8
48
— уточняется при запросе
1.1
PSC63-SLNE-25-072
7
63
25
45
— уточняется при запросе
72
45.8
50
— уточняется при запросе
1.1
PSC63-SLNE-32-075
7
63
32
52
— уточняется при запросе
75
49.8
53
— уточняется при запросе
1.3
PSC63-SLNE-40-085
1
63
40
65
— уточняется при запросе
85
85
— уточняется при запросе
— уточняется при запросе
1.7
PSC80-SLNE-16-080
7
80
16
36
— уточняется при запросе
80
42
50
— уточняется при запросе
2.1
PSC80-SLNE-20-080
7
80
20
40
— уточняется при запросе
80
43.8
49.9
— уточняется при запросе
2.43
Оправка PSC для концевых фрез с боковым зажимом, осевая (продолжение) (страница каталога 117, артикулов: 9)
