Зажимные блоки, приёмные гнёзда и заготовки PSC

Зажимные блоки со стороны станка (приёмные гнёзда) и заготовки PSC для самостоятельной обработки. Код заказа: PSC40-R-CUSA-24-043-M: 01 — размер соединения, 02 — исполнение (правое/левое), 03 — тип, 04 — l1z, 05 — l1x, 06 — формат.
Артикулов на этой странице: 56. Все размеры приведены так, как они напечатаны в каталоге. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

О пустых ячейках.Ячейки с пометкой «— уточняется при запросе» содержат значения, которые в самом каталоге напечатаны некорректно и которые мы не смогли проверить. На некоторых страницах psc.pdf линейки таблицы смещены, поэтому цифры попадают в соседний столбец. Значение восстанавливается только тогда, когда его можно перепроверить по правилам кода заказа и по другой, правильно напечатанной странице; если хотя бы один шаг доказать нельзя, ячейка остаётся пустой — мы не подставляем значения по догадке. Эти значения предоставляются вместе с коммерческим предложением.

Таблица артикулов

Таблица артикулов (страница каталога 91, артикулов: 4)

Названия столбцов воспроизведены точно так, как они напечатаны на странице каталога 91. Текст заголовков на этой странице обрезан иначе, чем на остальных, и мы не можем доказать правильное прочтение, поэтому он оставлен без изменений — пожалуйста, уточните перед заказом.

Код заказа	Dm	LF	Hb	hD	1h	1b	1	m (kg)
`PSC50-ASHR-095-20`	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	1.69
`PSC50-ASHL-095-20`	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	1.69
`PSC63-ASHR-105-20`	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	2.39
`PSC63-ASHL-105-20`	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	— уточняется при запросе	2.39

Таблица артикулов (страница каталога 96, артикулов: 9)

Названия столбцов воспроизведены точно так, как они напечатаны на странице каталога 96. Текст заголовков на этой странице обрезан иначе, чем на остальных, и мы не можем доказать правильное прочтение, поэтому он оставлен без изменений — пожалуйста, уточните перед заказом.

Код заказа	BD1	BL1	Припуск
`BLPSC32A050125M`	50	125	▲
`BLPSC40A040095M`	40	95	▲
`BLPSC40A060165M`	60	165	▲
`BLPSC40A080075M`	80	75	▲
`BLPSC40A100085M`	100	85	▲
`BLPSC50A050125M`	50	125	●
`BLPSC50A075175M`	75	175	●
`BLPSC50A110090M`	110	90	▲
`BLPSC50A110130M`	110	130	▲

Таблица артикулов (страница каталога 97, артикулов: 13)

Названия столбцов воспроизведены точно так, как они напечатаны на странице каталога 97. Текст заголовков на этой странице обрезан иначе, чем на остальных, и мы не можем доказать правильное прочтение, поэтому он оставлен без изменений — пожалуйста, уточните перед заказом.

Код заказа	BD1	BL1	Припуск
`BLPSC63A072120M`	72	120	●
`BLPSC63A075195M`	75	195	●
`BLPSC63A100080M`	100	80	●
`BLPSC63A110085M`	110	85	▲
`BLPSC63A110180M`	110	180	▲
`BLPSC63A130095M`	130	95	●
`BLPSC80A080200M`	80	200	▲
`BLPSC80A120095M`	120	95	▲
`BLPSC80A120160M`	120	160	●
`BLPSC80A130090M`	130	90	●
`BLPSC100A100200M`	100	200	▲
`BLPSC100A160120M`	160	120	▲
`BLPSC100A150150M`	150	150	▲

Таблица артикулов (страница каталога 99, артикулов: 10)

Названия столбцов воспроизведены точно так, как они напечатаны на странице каталога 99. Текст заголовков на этой странице обрезан иначе, чем на остальных, и мы не можем доказать правильное прочтение, поэтому он оставлен без изменений — пожалуйста, уточните перед заказом.

Код заказа	b 2	h 2	h 21	I 1x	I 1z	I tz	m (kg)
`PSC32-RCUSA-19039`	73	54	30	39	19	38	1.30
`PSC32-LCUSA-19039`	73	54	30	39	19	38	1.30
`PSC40-RCUSA-24043`	86	77	38	43	24	48	2.26
`PSC40-LCUSA-24043`	86	77	38	43	24	48	2.26
`PSC50-RCUSA-32048`	100	92	44	48	32	64	3.74
`PSC50-LCUSA-32048`	100	92	44	48	32	64	3.74
`PSC63-RCUSA-42060`	122	105	37	60	42	84	7.10
`PSC63-LCUSA-42060`	122	105	37	60	42	84	7.10
`PSC80-RCUSA-50088`	146	133	133	88	50	100	13.25
`PSC80-LCUSA-50088`	146	133	133	88	50	100	13.25

Таблица артикулов (страница каталога 101, артикулов: 2)

Названия столбцов воспроизведены точно так, как они напечатаны на странице каталога 101. Текст заголовков на этой странице обрезан иначе, чем на остальных, и мы не можем доказать правильное прочтение, поэтому он оставлен без изменений — пожалуйста, уточните перед заказом.

Код заказа	b2	hryh	2	h21	l1xl	1z	ltzm	(kg)
`PSC63-RCVDI60-53040M`	122	53	1057	0	40	53	95	6
`PSC63-LCVDI60-53040M`	122	53	1057	0	40	53	95	6

Таблица артикулов (страница каталога 104, артикулов: 6)

Названия столбцов воспроизведены точно так, как они напечатаны на странице каталога 104. Текст заголовков на этой странице обрезан иначе, чем на остальных, и мы не можем доказать правильное прочтение, поэтому он оставлен без изменений — пожалуйста, уточните перед заказом.

Код заказа	b2	h1y	h2	l1xl	1z	l21	l22l	23	Th	m (kg)
`PSC32-RCSQUA-4038M`	38	20	62	95	19	16.5	78.5	25	G1/8	1.3
`PSC32-LCSQUA-4038M`	38	20	62	95	19	16.5	78.5	25	G1/8	1.3
`PSC40-RCSQUA-5048M`	48	25	54	125	24	24	1013	0.5G	1/8	2.3
`PSC40-LCSQUA-5048M`	48	25	54	125	24	24	1013	0.5G	1/8	2.3
`PSC50-RCSQUA-6464M`	64	32	68	145	32	27	1183	6G	1/8	3.2
`PSC50-LCSQUA-6464M`	64	32	68	145	32	27	1183	6G	1/8	3.2

Таблица артикулов (страница каталога 105, артикулов: 6)

Названия столбцов воспроизведены точно так, как они напечатаны на странице каталога 105. Текст заголовков на этой странице обрезан иначе, чем на остальных, и мы не можем доказать правильное прочтение, поэтому он оставлен без изменений — пожалуйста, уточните перед заказом.

Код заказа	Dm	l1	l2	l3	l4	l5	l6	l7	m (kg)
`PSC40-RCSQIR-59-110A`	40	1107	75	98	32	51	32	62	.9
`PSC40-LCSQIR-59-110A`	40	1107	75	98	32	51	32	62	.9
`PSC50-RCSQIR-77-110A`	50	1109	27	7	109	32	14	33	5.1
`PSC50-LCSQIR-77-110A`	50	1109	27	7	109	32	14	33	5.1
`PSC63-RCSQIR-93-140A`	63	140	105	93	135	40	13	40	11.4
`PSC63-LCSQIR-93-140A`	63	140	105	93	135	40	13	40	11.4

Таблица артикулов (страница каталога 106, артикулов: 4)

Заголовки столбцов на странице каталога 106 обрезаны при печати; они восстановлены по правильно напечатанному варианту на странице 5.

Код заказа	b2	Dm	Dm min	H2	H21	L2	L1	L3	L4	a21	a22
`PSC40-NCHYD-05625M`	48	42	2609	25	67	42	51	02	21	5°	11°
`PSC50-NCHYD-07035M`	64	55	300	112	70	88	35	12	30	16°1	0°
`PSC63-NCHYD-09040M`	84	70	400	143	90	105	40	16	45	15°	10°
`PSC80-NCHYD-11050M`	100	90	500	180	110	120	50	18	59	15°	10°

Таблица артикулов (страница каталога 107, артикулов: 2)

Заголовки столбцов на странице каталога 107 обрезаны при печати; они восстановлены по правильно напечатанному варианту на странице 5.

Код заказа	b2	Dm	Dm min	H2	H21	L2	L1	L3	L4	a21	a22
`PSC63-NCLYD-09040M`	84	70	400	143	90	1054	01	64	51	5°	10°
`PSC80-NCLYD-11050M`	100	90	500	180	110	1205	01	85	91	5°	10°

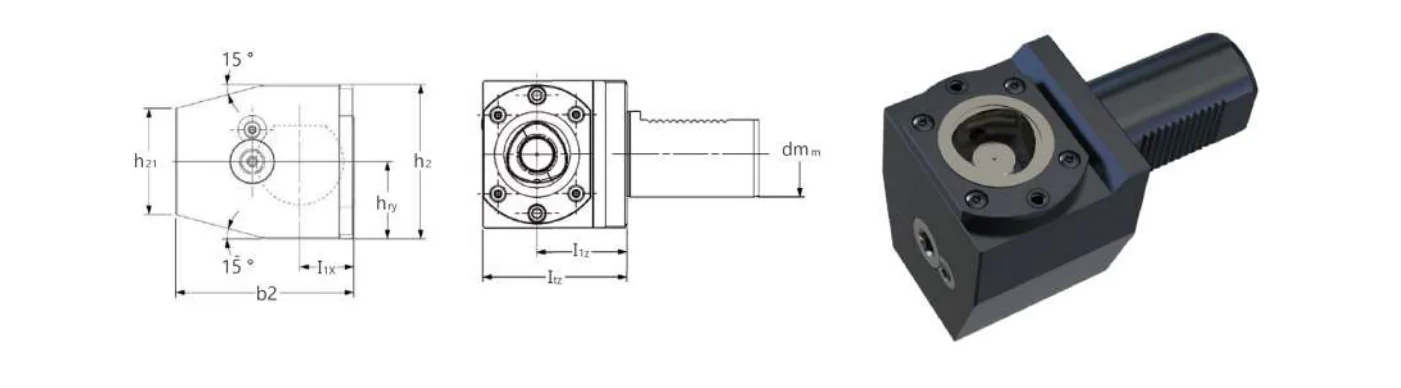

Зажимные блоки и заготовки PSC
