Mongtec M0136 — VDI50 radyal (90°) tahrikli takım tutucu
M0136, VDI50 taret arayüzü için üretilen bir Mongtec radyal (90°) tahrikli takım tutucu modelidir. Aşağıdaki değerler Mongtec kataloğunda bu ürün kodu için yayımlanan verilerdir; tezgahınıza gerçekten uyup uymadığı teklif aşamasında taret resmiyle karşılaştırılarak teyit edilir. Mongtec Precision Inc. bir Tayvan markasıdır; tasarım ve mühendislik Taichung, Tayvan'da yapılır.
Boş bırakılan hücreler hakkında. Tabloda “— RFQ aşamasında teyit edilecek” yazan hücreler, katalogun kendisinde hatalı basılmış ve bizim doğrulayamadığımız değerlerdir. Bir değer ancak doğru basılmış başka bir sayfayla karşılaştırılıp teyit edilebiliyorsa geri yazılır; zincirin herhangi bir halkası kanıtlanamıyorsa hücre boş bırakılır — tahmin etmiyoruz.
BMT, ISO veya DIN tarafından yayımlanmış bir standart değildir. Aynı nominal ölçüde bile cıvata deliği düzeni ve kama konumu tezgah üreticisine göre, hatta aynı üreticinin farklı nesillerinde bile değişebilir. Tezgah modelini ve taret yüzeyinin fotoğrafını gönderin; Mongtec mühendisliği teklif öncesinde gerçek taret resmiyle karşılaştırır, bu kontrol ücretsizdir.
Teknik özellikler ve ürün kodları
Article number
M0136
Turret interface
VDI50 — VDI per DIN 69880 (cylindrical shank)
Configuration
Radial Tool Head, Direct Drive, Right Version
Orientation
Radial
Collet system
ER40
Drive ratio
1:1
Max spindle speed
4,000 rpm
Max torque
100 Nm
Brand
Mongtec Precision Inc. — Taiwanese brand, designed and engineered in Taichung, Taiwan

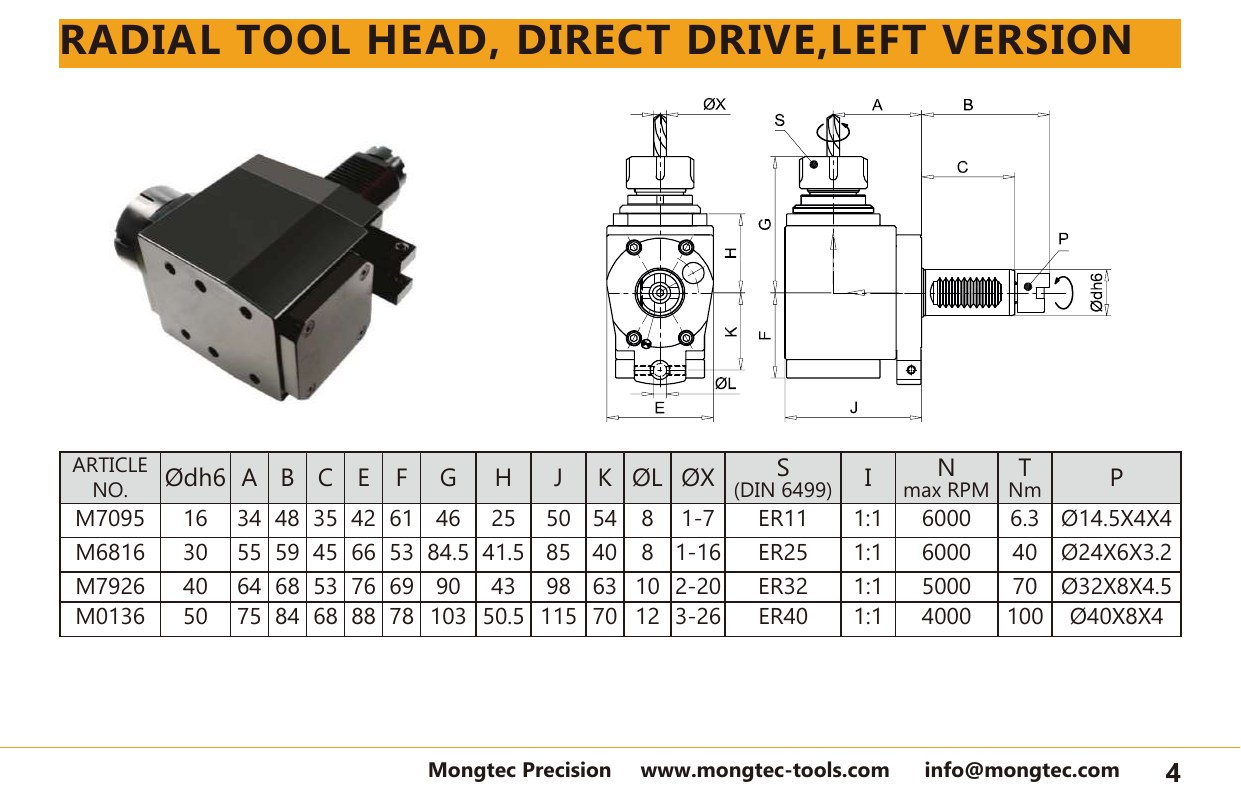

Mongtec M0136 — RADIAL TOOL HEAD, DIRECT DRIVE,LEFT VERSION. Dimensions from Mongtec Tool Holders — VDI & BMT, Ver 2026.3.Range of Mongtec compact driven tool holders for CNC lathe turretsMongtec driven tool holder, model M3508, with output spindle and ER collet
