Mongtec M4516 — VDI30 radyal (90°) tahrikli takım tutucu
M4516, VDI30 taret arayüzü için üretilen bir Mongtec radyal (90°) tahrikli takım tutucu modelidir. Aşağıdaki değerler Mongtec kataloğunda bu ürün kodu için yayımlanan verilerdir; tezgahınıza gerçekten uyup uymadığı teklif aşamasında taret resmiyle karşılaştırılarak teyit edilir. Mongtec Precision Inc. bir Tayvan markasıdır; tasarım ve mühendislik Taichung, Tayvan'da yapılır.
Boş bırakılan hücreler hakkında. Tabloda “— RFQ aşamasında teyit edilecek” yazan hücreler, katalogun kendisinde hatalı basılmış ve bizim doğrulayamadığımız değerlerdir. Bir değer ancak doğru basılmış başka bir sayfayla karşılaştırılıp teyit edilebiliyorsa geri yazılır; zincirin herhangi bir halkası kanıtlanamıyorsa hücre boş bırakılır — tahmin etmiyoruz.
BMT, ISO veya DIN tarafından yayımlanmış bir standart değildir. Aynı nominal ölçüde bile cıvata deliği düzeni ve kama konumu tezgah üreticisine göre, hatta aynı üreticinin farklı nesillerinde bile değişebilir. Tezgah modelini ve taret yüzeyinin fotoğrafını gönderin; Mongtec mühendisliği teklif öncesinde gerçek taret resmiyle karşılaştırır, bu kontrol ücretsizdir.
Teknik özellikler ve ürün kodları
Article number
M4516
Turret interface
VDI30 — VDI per DIN 69880 (cylindrical shank)
Configuration
Radial Tool Head, Direct Drive, Left Version
Orientation
Radial
Collet system
ER20
Drive ratio
1:1
Max spindle speed
4,000 rpm
Max torque
25 Nm
Brand
Mongtec Precision Inc. — Taiwanese brand, designed and engineered in Taichung, Taiwan

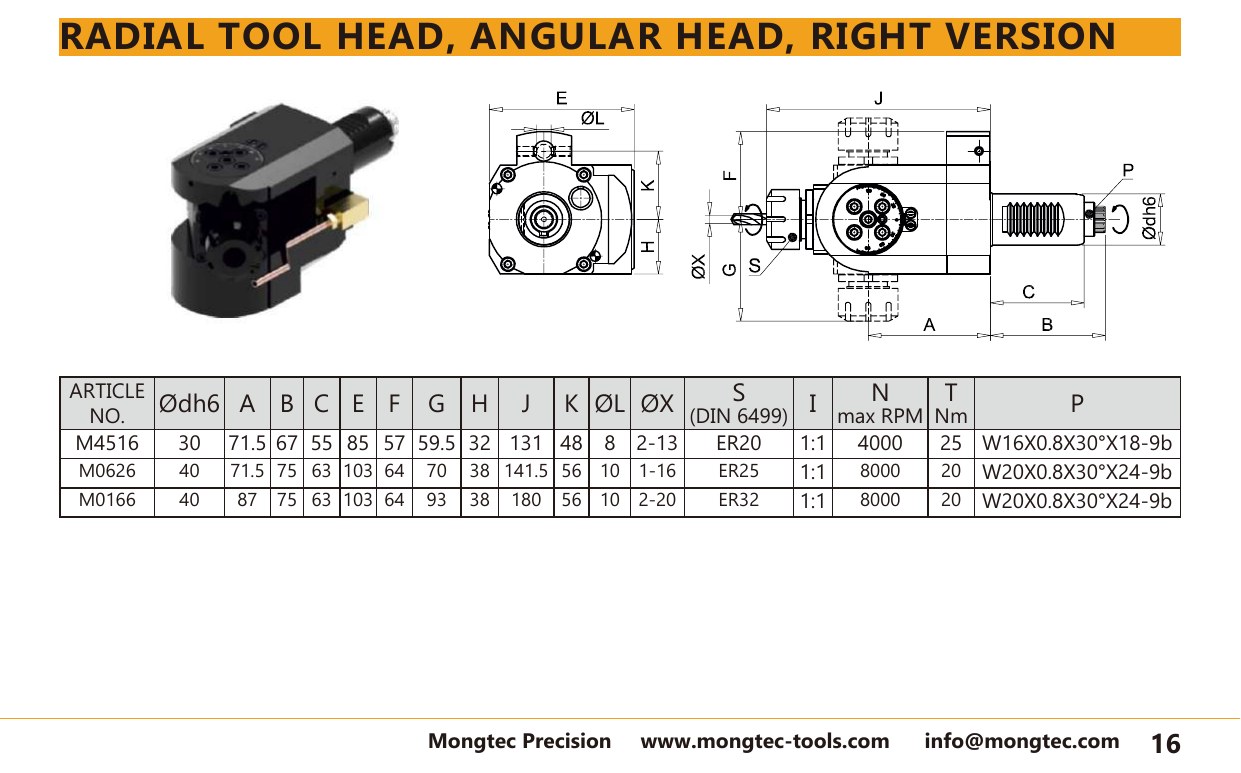

Mongtec M4516 — RADIAL TOOL HEAD, ANGULAR HEAD, RIGHT VERSION. Dimensions from Mongtec Tool Holders — VDI & BMT, Ver 2026.3.Mongtec driven tool holder with drive shank and coupling shown separatelyMongtec driven tool holder with surface-treated body and ER collet output
