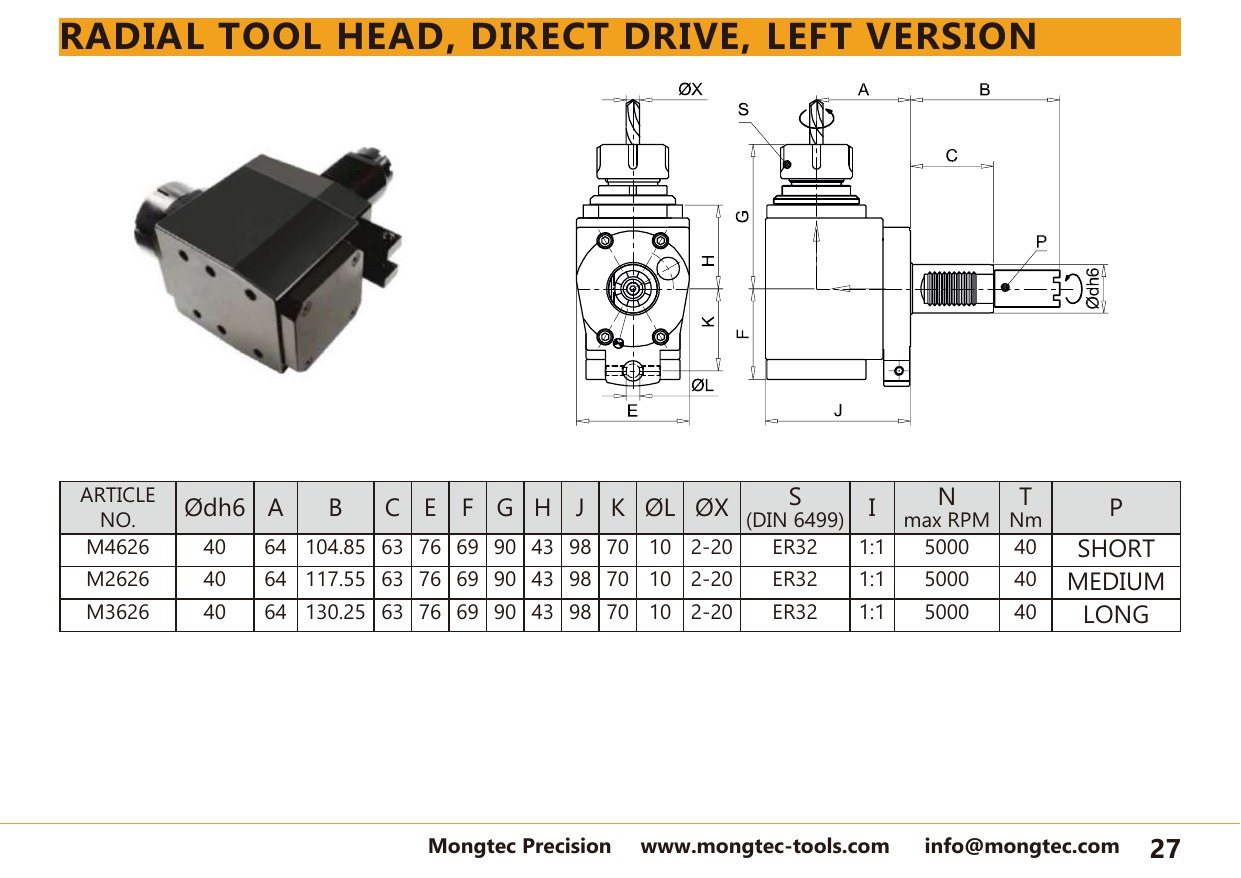

Mongtec M4626 — VDI40 radyal (90°) tahrikli takım tutucu
M4626, VDI40 taret arayüzü için üretilen bir Mongtec radyal (90°) tahrikli takım tutucu modelidir. Aşağıdaki değerler Mongtec kataloğunda bu ürün kodu için yayımlanan verilerdir; tezgahınıza gerçekten uyup uymadığı teklif aşamasında taret resmiyle karşılaştırılarak teyit edilir. Mongtec Precision Inc. bir Tayvan markasıdır; tasarım ve mühendislik Taichung, Tayvan'da yapılır.
Boş bırakılan hücreler hakkında. Tabloda “— RFQ aşamasında teyit edilecek” yazan hücreler, katalogun kendisinde hatalı basılmış ve bizim doğrulayamadığımız değerlerdir. Bir değer ancak doğru basılmış başka bir sayfayla karşılaştırılıp teyit edilebiliyorsa geri yazılır; zincirin herhangi bir halkası kanıtlanamıyorsa hücre boş bırakılır — tahmin etmiyoruz.
BMT, ISO veya DIN tarafından yayımlanmış bir standart değildir. Aynı nominal ölçüde bile cıvata deliği düzeni ve kama konumu tezgah üreticisine göre, hatta aynı üreticinin farklı nesillerinde bile değişebilir. Tezgah modelini ve taret yüzeyinin fotoğrafını gönderin; Mongtec mühendisliği teklif öncesinde gerçek taret resmiyle karşılaştırır, bu kontrol ücretsizdir.
Teknik özellikler ve ürün kodları
Article number
M4626
Turret interface
VDI40 — VDI per DIN 69880 (cylindrical shank)
Configuration
Radial Tool Head, Direct Drive, Right Version
Yön
Radial
Pens sistemi
ER32
Tahrik oranı
1:1
Max spindle speed
5,000 rpm
Max torque
40 Nm
Marka
Mongtec Precision Inc. — Tayvan markası; tasarım ve mühendislik Taichung, Tayvan'da yapılır
