M6076, VDI30 taret arayüzü için üretilen bir Mongtec tahrikli takım tutucu modelidir. Aşağıdaki değerler Mongtec kataloğunda bu ürün kodu için yayımlanan verilerdir; tezgahınıza gerçekten uyup uymadığı teklif aşamasında taret resmiyle karşılaştırılarak teyit edilir. Mongtec Precision Inc. bir Tayvan markasıdır; tasarım ve mühendislik Taichung, Tayvan'da yapılır.
Boş bırakılan hücreler hakkında. Tabloda “— RFQ aşamasında teyit edilecek” yazan hücreler, katalogun kendisinde hatalı basılmış ve bizim doğrulayamadığımız değerlerdir. Bir değer ancak doğru basılmış başka bir sayfayla karşılaştırılıp teyit edilebiliyorsa geri yazılır; zincirin herhangi bir halkası kanıtlanamıyorsa hücre boş bırakılır — tahmin etmiyoruz.
BMT, ISO veya DIN tarafından yayımlanmış bir standart değildir. Aynı nominal ölçüde bile cıvata deliği düzeni ve kama konumu tezgah üreticisine göre, hatta aynı üreticinin farklı nesillerinde bile değişebilir. Tezgah modelini ve taret yüzeyinin fotoğrafını gönderin; Mongtec mühendisliği teklif öncesinde gerçek taret resmiyle karşılaştırır, bu kontrol ücretsizdir.
Teknik özellikler ve ürün kodları
Article number
M6076
Turret interface
VDI30 — VDI per DIN 69880 (cylindrical shank)
Configuration
VDI Driven Tool Holders
Yön
Driven
Pens sistemi
ER25
Tahrik oranı
1:1
Max spindle speed
6,000 rpm
Max torque
40 Nm
Marka
Mongtec Precision Inc. — Tayvan markası; tasarım ve mühendislik Taichung, Tayvan'da yapılır

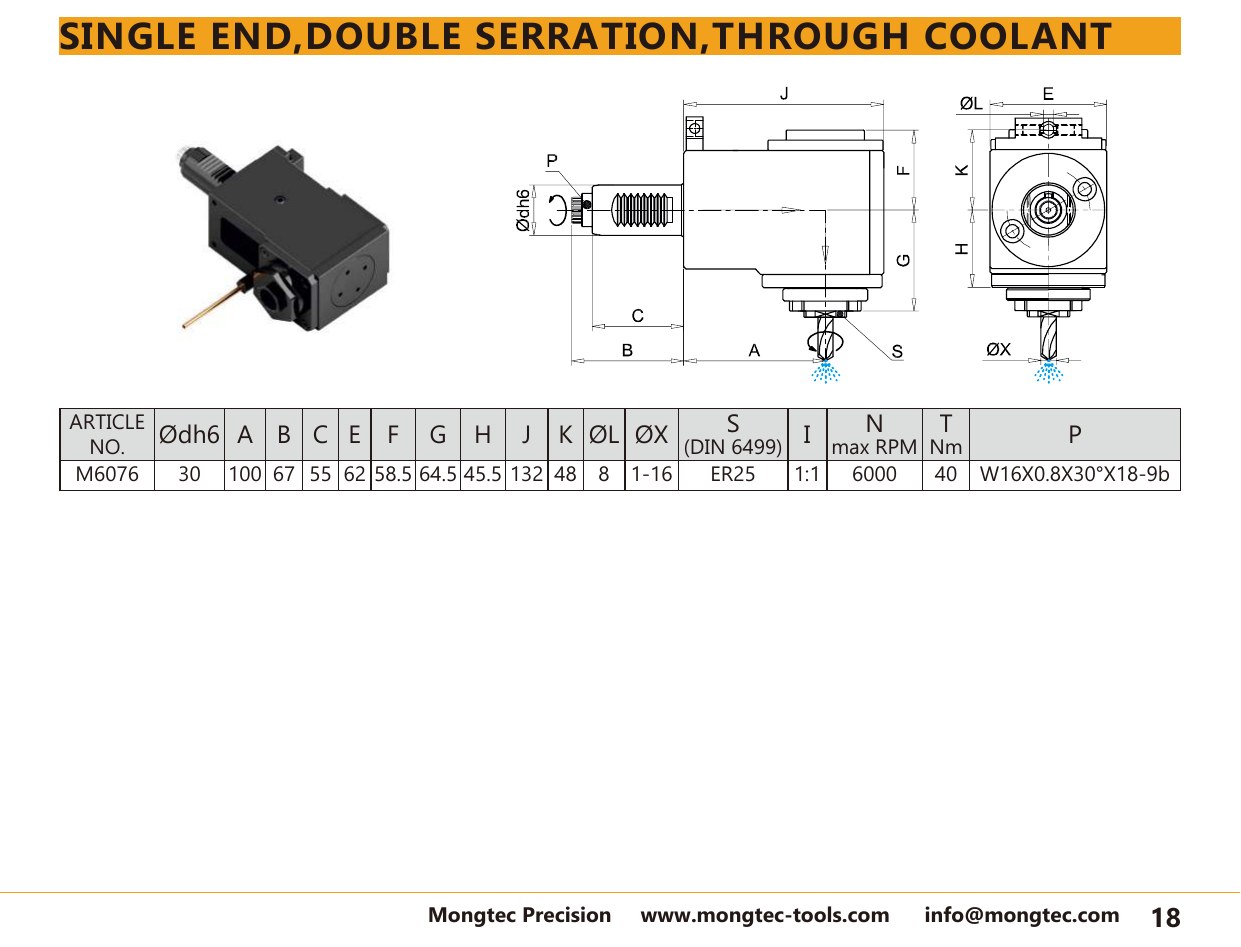

Mongtec M6076 — SINGLE END,DOUBLE SERRATION,THROUGH COOLANT. Dimensions from Mongtec Tool Holders — VDI & BMT, Ver 2026.3.Range of Mongtec compact driven tool holders for CNC lathe turretsMongtec driven tool holder, model M3508, with output spindle and ER collet
