Mongtec M6617 — BMT55 radyal (90°) tahrikli takım tutucu
M6617, BMT55 taret arayüzü için üretilen bir Mongtec radyal (90°) tahrikli takım tutucu modelidir. Aşağıdaki değerler Mongtec kataloğunda bu ürün kodu için yayımlanan verilerdir; tezgahınıza gerçekten uyup uymadığı teklif aşamasında taret resmiyle karşılaştırılarak teyit edilir. Mongtec Precision Inc. bir Tayvan markasıdır; tasarım ve mühendislik Taichung, Tayvan'da yapılır.
Boş bırakılan hücreler hakkında. Tabloda “— RFQ aşamasında teyit edilecek” yazan hücreler, katalogun kendisinde hatalı basılmış ve bizim doğrulayamadığımız değerlerdir. Bir değer ancak doğru basılmış başka bir sayfayla karşılaştırılıp teyit edilebiliyorsa geri yazılır; zincirin herhangi bir halkası kanıtlanamıyorsa hücre boş bırakılır — tahmin etmiyoruz.
BMT, ISO veya DIN tarafından yayımlanmış bir standart değildir. Aynı nominal ölçüde bile cıvata deliği düzeni ve kama konumu tezgah üreticisine göre, hatta aynı üreticinin farklı nesillerinde bile değişebilir. Tezgah modelini ve taret yüzeyinin fotoğrafını gönderin; Mongtec mühendisliği teklif öncesinde gerçek taret resmiyle karşılaştırır, bu kontrol ücretsizdir.
Teknik özellikler ve ürün kodları
Article number
M6617
Turret interface
BMT55 — BMT (Base Mount Turret, flange mount)
Configuration
Radial Tool Holders-b55, Internal/through Coolant
Orientation
Radial
Collet system
ER25
Drive ratio
1:1
Max spindle speed
6,000 rpm
Max torque
40 Nm
Brand
Mongtec Precision Inc. — Taiwanese brand, designed and engineered in Taichung, Taiwan

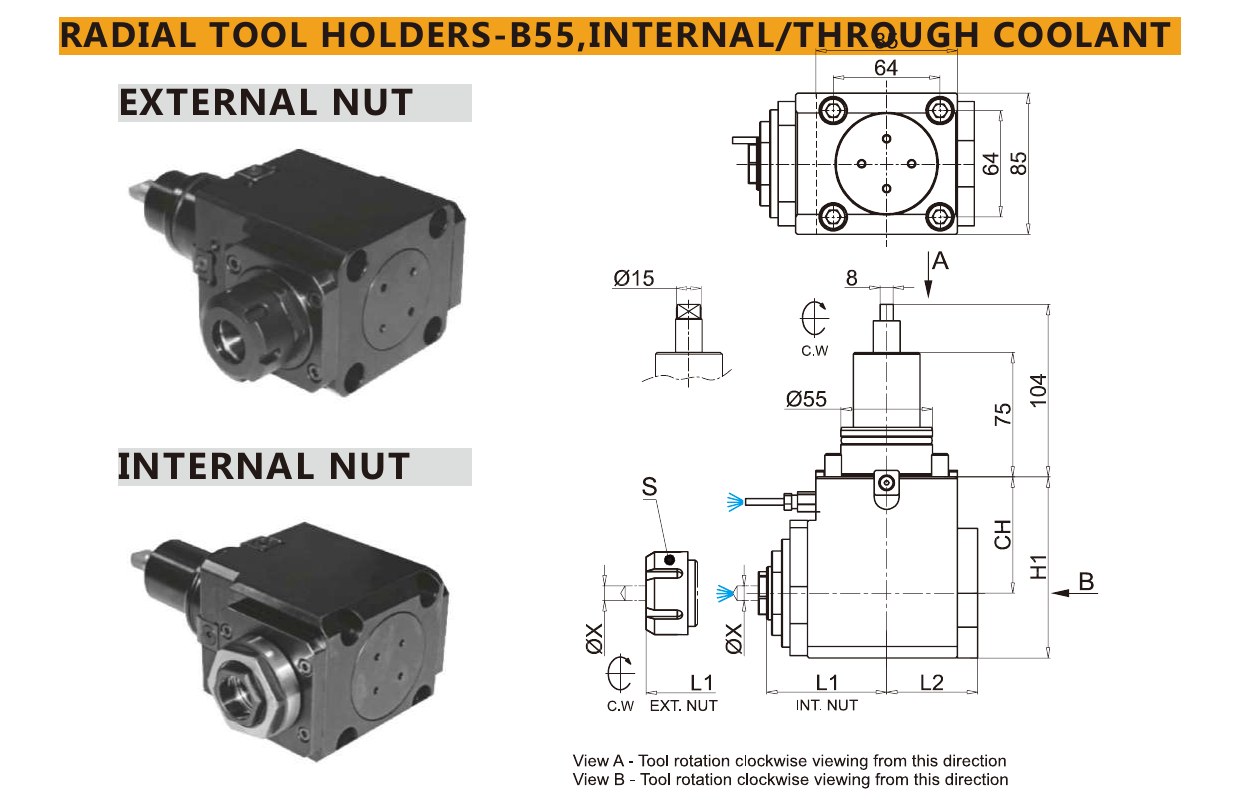

Mongtec M6617 — RADIAL TOOL HOLDERS-B55,INTERNAL/THROUGH COOLANT. Dimensions from Mongtec Tool Holders — VDI & BMT, Ver 2026.3.Mongtec BMT axial driven tool holder with ER collet nut, front viewMongtec BMT driven tool holder with ER25 collet chuck
