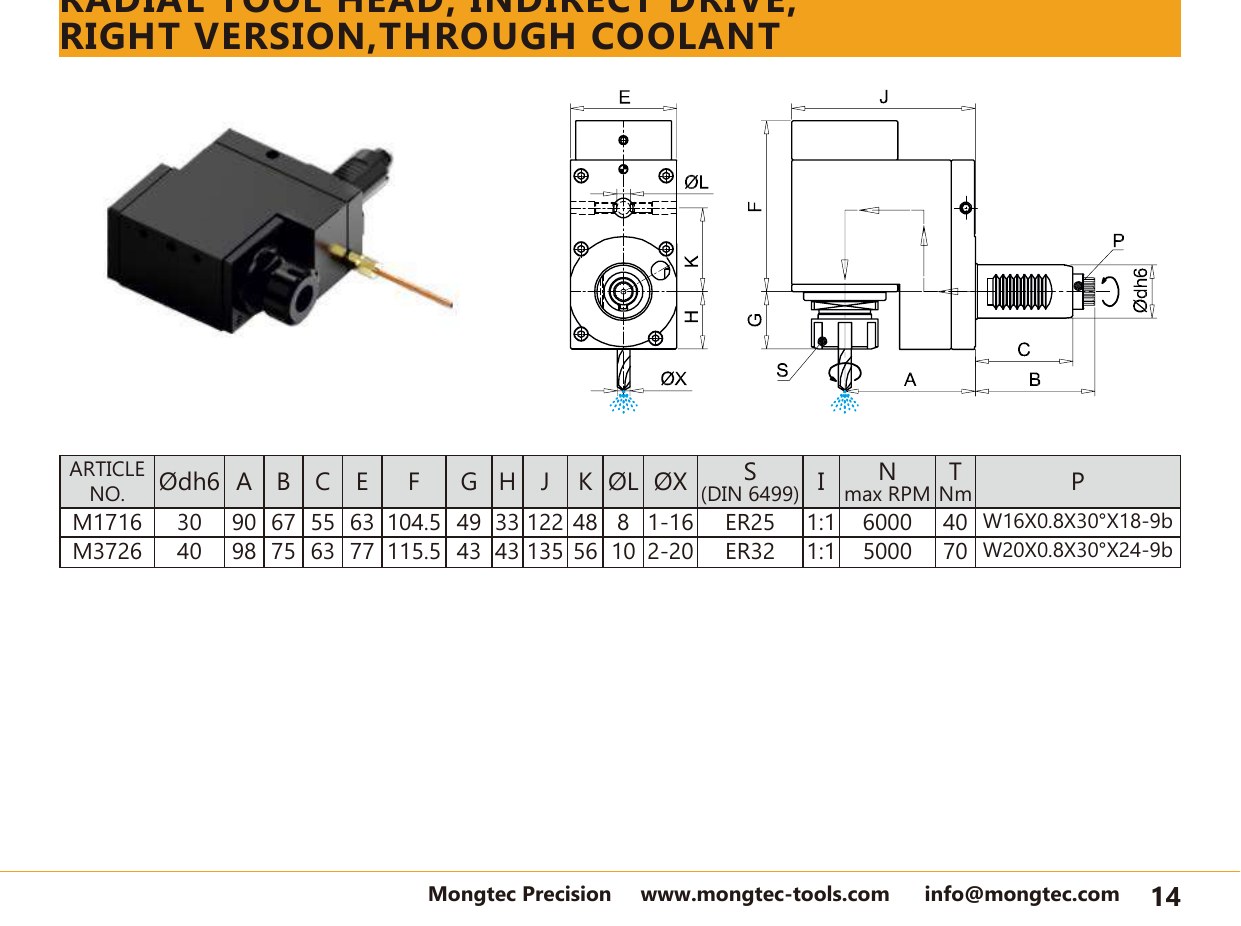

M3726 là đầu kẹp dao động lực hướng kính (90°) của Mongtec, chế tạo cho giao diện đài dao VDI40. Các giá trị dưới đây là số liệu Mongtec công bố cho mã sản phẩm này; mức độ phù hợp thực tế với tezgah của bạn được xác nhận bằng bản vẽ đài dao khi báo giá.
Mongtec Precision Inc. là thương hiệu Đài Loan; thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan. Mỗi đầu kẹp dao động lực đều xuất xưởng kèm phiếu kiểm tra riêng.
| Mã sản phẩm | M3726 |
|---|---|
| Giao diện mâm dao | VDI40 — VDI theo DIN 69880 (chuôi trụ) |
| Cấu hình | Đầu dao hướng kính, dẫn động gián tiếp |
| Hướng gá | Radial |
| Hệ collet | ER32 |
| Tỉ số truyền | 1:1 |
| Tốc độ trục chính tối đa | 5,000 rpm |
| Mô-men xoắn tối đa | 70 Nm |
| Thương hiệu | Mongtec Precision Inc. — thương hiệu Đài Loan, thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan |
| Chuôi Ø dh6 | 40 |
|---|---|
| A | 98 |
| B | 75 |
| C | 63 |
| E | 77 |
| F | 115.5 |
| G | 43 |
| H | 43 |
| J | 135 |
| K | 56 |
| Ø L | 10 |
| Phạm vi kẹp Ø X | 2-20 |
| Then dẫn động P | W20X0.8X30°X24-9b |
| Mã sản phẩm | Collet | Tỉ số truyền | Tốc độ tối đa | Mô-men xoắn |
|---|---|---|---|---|
| M5926 | ER32 | 1:1 | 5000 rpm | 70 Nm |
| M1226 | ER32 | 1:1 | 5000 rpm | 70 Nm |
