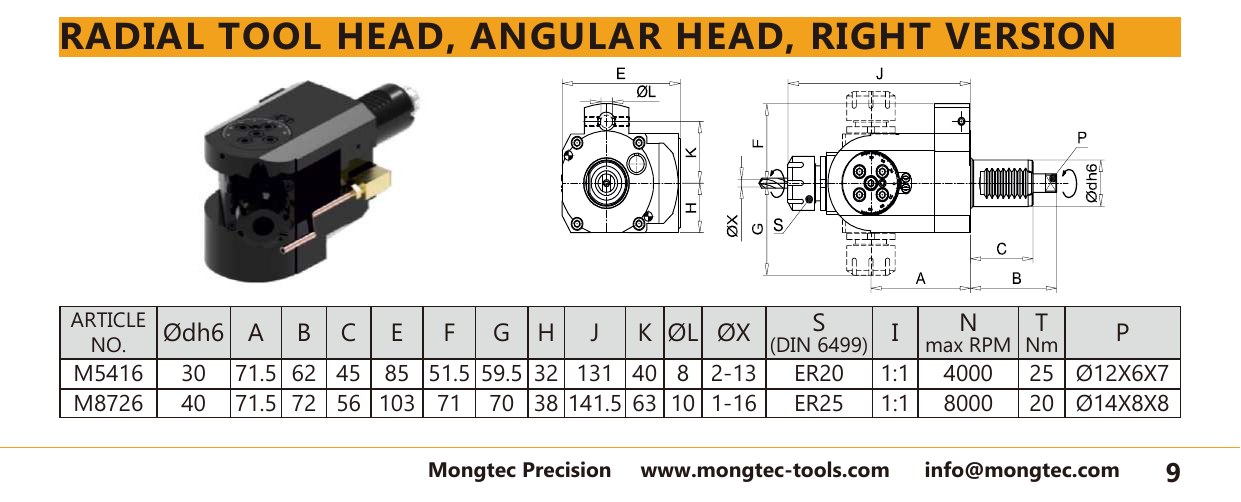

M5416 là đầu kẹp dao động lực hướng kính (90°) của Mongtec, chế tạo cho giao diện đài dao VDI30. Các giá trị dưới đây là số liệu Mongtec công bố cho mã sản phẩm này; mức độ phù hợp thực tế với tezgah của bạn được xác nhận bằng bản vẽ đài dao khi báo giá.
Mongtec Precision Inc. là thương hiệu Đài Loan; thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan. Mỗi đầu kẹp dao động lực đều xuất xưởng kèm phiếu kiểm tra riêng.
| Mã sản phẩm | M5416 |
|---|---|
| Giao diện mâm dao | VDI30 — VDI theo DIN 69880 (chuôi trụ) |
| Cấu hình | Đầu dao hướng kính, dẫn động trực tiếp, phiên bản phải |
| Hướng gá | Radial |
| Hệ collet | ER20 |
| Tỉ số truyền | 1:1 |
| Tốc độ trục chính tối đa | 4,000 rpm |
| Mô-men xoắn tối đa | 25 Nm |
| Thương hiệu | Mongtec Precision Inc. — thương hiệu Đài Loan, thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan |
| Chuôi Ø dh6 | 30 |
|---|---|
| A | 71.5 |
| B | 62 |
| C | 45 |
| E | 85 |
| F | 51.5 |
| G | 59.5 |
| H | 32 |
| J | 131 |
| K | 40 |
| Ø L | 8 |
| Phạm vi kẹp Ø X | 2-13 |
| Then dẫn động P | Ø12X6X7 |
| Mã sản phẩm | Collet | Tỉ số truyền | Tốc độ tối đa | Mô-men xoắn |
|---|---|---|---|---|
| M2716 | ER25 | 1:1 | 6000 rpm | 40 Nm |
| M6816 | ER25 | 1:1 | 6000 rpm | 40 Nm |
| M2416 | ER25 | 1:1 | 6000 rpm | 40 Nm |
| M5816 | ER16 | 1:1 | 6000 rpm | 40 Nm |
