Поворот одного зажимного винта шестигранным ключом создаёт давление в герметичной камере с жидкостью внутри корпуса патрона. Давление равномерно расширяет тонкую стальную втулку вокруг хвостовика инструмента, соосно охватывая его по всей длине зажима. При ослаблении винта втулка возвращается в исходное состояние, и инструмент извлекается.
Из этого следуют две вещи. Слой жидкости между корпусом и втулкой гасит вибрации, поэтому гидропатроны — обычный выбор для развёртывания, растачивания и чистовой обработки, где важна шероховатость поверхности. А поскольку зажим механический, инструмент меняется у станка за секунды — без установки для нагрева, без ожидания охлаждения и без расходных материалов.
| Хвостовик | BBT (двойной контакт по торцу и конусу) |
|---|---|
| Крепление | Гидравлическая расширяемая втулка, один винт под шестигранный ключ |
| Диапазон отверстий | Ø6 – Ø32 mm (переходные втулки для промежуточных хвостовиков) |
| Оптимально для | Развёртывание, растачивание, чистовое фрезерование, работы, чувствительные к вибрациям |
| Артикулы | 10 |
| Бренд | Mongtec Precision Inc. — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань |
d — отверстие под инструмент · D — диаметр передней части · D1 — диаметр корпуса · L — вылет от базового торца · L1, L2 — длина зажима и длина корпуса · G — резьба зажимного винта.
| Артикул | Отверстие Ø d | D | D1 | L | L1 | L2 | G |
|---|---|---|---|---|---|---|---|
| BBT40QHY06Q90 | Ø6 | 26 | 44.5 | 90 | 43 | 30 | M5 |
| BBT40QHY08Q90 | Ø8 | 28 | 44.5 | 90 | 43.5 | 30 | M6 |
| BBT40QHY10Q90 | Ø10 | 30 | 44.5 | 90 | 44 | 34 | M8x1 |
| BBT40QHY12Q90 | Ø12 | 32 | 44.5 | 90 | 44 | 39 | M10x1 |
| BBT40QHY14Q90 | Ø14 | 34 | 44.5 | 90 | 44.5 | 39 | M10x1 |
| BBT40QHY16Q90 | Ø16 | 38 | 50 | 90 | 44.5 | 42 | M12x1 |
| BBT40QHY18Q90 | Ø18 | 40 | 50 | 90 | 44.5 | 42 | M12x1 |
| BBT40QHY20Q90 | Ø20 | 42 | 50 | 90 | 45 | 44 | M12x1 |
| BBT40QHY25Q100 | Ø25 | 57 | 62 | 100 | 54 | 50 | M16x1 |
| BBT40QHY32Q105 | Ø32 | 64 | - | 105 | - | 54 | M16x1 |

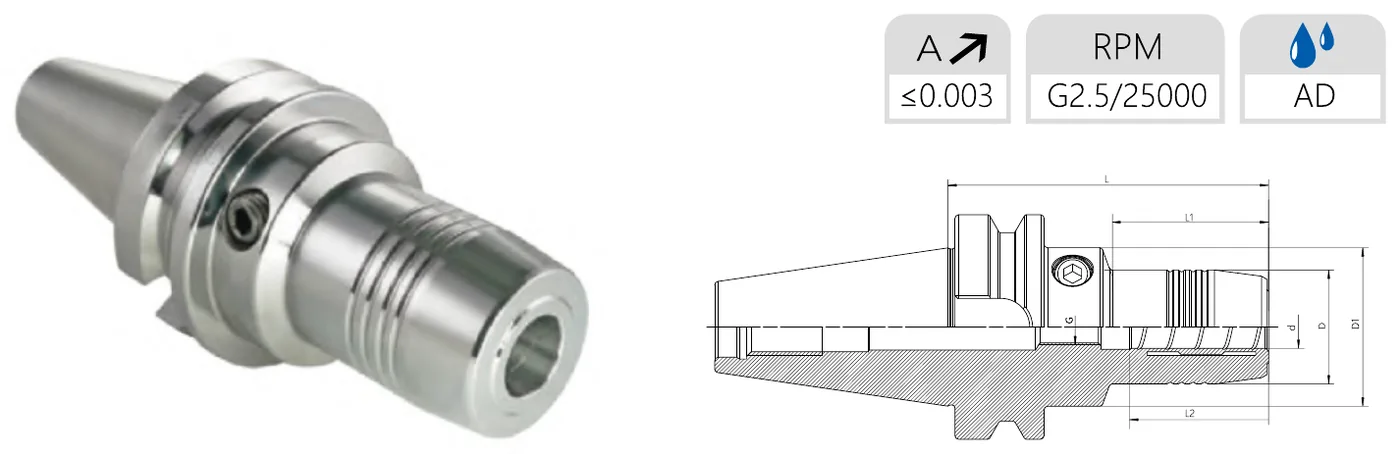

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.
Отправить данные станка и получить артикул →Источник: каталог Mongtec Hydraulic Tooling System, Ver 2026.
Шестигранным ключом. Поворот зажимного винта создаёт давление во внутренней камере и расширяет втулку на хвостовике. Без установки для нагрева и без внешнего оборудования.
Гидропатрон гасит вибрации и не требует оборудования для смены инструмента — он подходит для развёртывания, растачивания и чистовой обработки. Термопатрон тоньше и жёстче — для глубоких полостей и очень высоких частот вращения. Mongtec выпускает оба типа — см. термопатроны.
Ø6–Ø32 mm, 10 опубликованных артикулов, для каждого отверстия — несколько вылетов.
Сообщите интерфейс шпинделя, используемые диаметры хвостовиков инструмента и требуемый вылет. Габаритные чертежи предоставляются по электронной почте после открытия запроса.
