Гидропатрон или термопатрон — что выбрать?

Гидропатрон гасит вибрации и позволяет менять инструмент ключом, поэтому подходит для развёртывания, растачивания, чистовой обработки и для любого цеха, которому не нужна установка для нагрева. Термопатрон тоньше и жёстче — для глубоких полостей и очень высоких частот вращения. Mongtec выпускает оба типа.

Каталог Артикулы Станки Угловые головки Оправки Руководства Запросить цену mongtec-tools.com ↗

Гидропатроны Mongtec HSK-A

Q: Какие размеры отверстий доступны в исполнении HSK-A?

Отверстие Ø6–Ø32 mm, 83 опубликованных артикула, для каждого отверстия — несколько вылетов. Промежуточные размеры хвостовиков охватываются переходными втулками.

83 артикула с хвостовиком HSK форма A (DIN 69893-1), отверстие Ø6–32 mm. Гидравлический зажим расширяемой втулкой — смена инструмента шестигранным ключом, без установки для нагрева. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

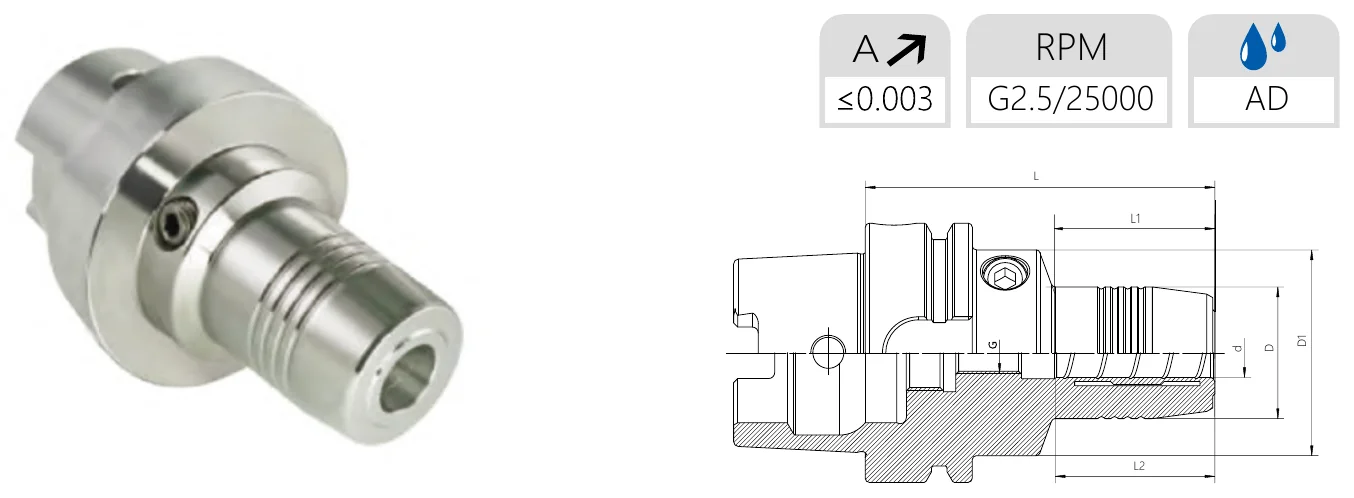

Гидропатроны Mongtec HSK-A — габаритный чертёж — Чертёж с размерами из каталога Mongtec. Буквенные обозначения размеров соответствуют столбцам таблицы ниже.

Как зажимает гидропатрон

Поворот одного зажимного винта шестигранным ключом создаёт давление в герметичной камере с жидкостью внутри корпуса патрона. Давление равномерно расширяет тонкую стальную втулку вокруг хвостовика инструмента, соосно охватывая его по всей длине зажима. При ослаблении винта втулка возвращается в исходное состояние, и инструмент извлекается.

Из этого следуют две вещи. Слой жидкости между корпусом и втулкой гасит вибрации, поэтому гидропатроны — обычный выбор для развёртывания, растачивания и чистовой обработки, где важна шероховатость поверхности. А поскольку зажим механический, инструмент меняется у станка за секунды — без установки для нагрева, без ожидания охлаждения и без расходных материалов.

Характеристика

Хвостовик	HSK форма A (DIN 69893-1)
Крепление	Гидравлическая расширяемая втулка, один винт под шестигранный ключ
Диапазон отверстий	Ø6 – Ø32 mm (переходные втулки для промежуточных хвостовиков)
Оптимально для	Развёртывание, растачивание, чистовое фрезерование, работы, чувствительные к вибрациям
Артикулы	83
Бренд	Mongtec Precision Inc. — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань

Артикулы — размеры в mm

d — отверстие под инструмент · D — диаметр передней части · D1 — диаметр корпуса · L — вылет от базового торца · L1, L2 — длина зажима и длина корпуса · G — резьба зажимного винта.

HSK32A — 4 артикула

Артикул	Отверстие Ø d	D	D1	L	L1	L2	G
HSK32AQHY06Q80	Ø6	26	40	80	29	27	M5
HSK32AQHY08Q80	Ø8	28	40	80	29	27	M6
HSK32AQHY10Q85	Ø10	30	40	85	35	32	M6
HSK32AQHY12Q90	Ø12	32	40	90	40	37	M6

HSK40A — 4 артикула

Артикул	Отверстие Ø d	D	D1	L	L1	L2	G
HSK40AQHY06Q70	Ø6	26	34	70	36	27	M5
HSK40AQHY08Q70	Ø8	28	34	70	36	27	M6
HSK40AQHY10Q75	Ø10	30	34	75	42	32	M6
HSK40AQHY12Q80	Ø12	32	34	80	48	37	M6

HSK50A — 8 артикулов

Артикул	Отверстие Ø d	D	D1	L	L1	L2	G
HSK50AQHY06Q70	Ø6	26	40	70	28	27	M5
HSK50AQHY08Q70	Ø8	28	40	70	28	27	M6
HSK50AQHY10Q75	Ø10	30	40	75	39	32	M8×1
HSK50AQHY12Q85	Ø12	32	40	85	44	37	M10×1
HSK50AQHY14Q85	Ø14	34	41	85	43.5	39	M8×1
HSK50AQHY16Q90	Ø16	38	53	90	30	42	M12×1
HSK50AQHY18Q90	Ø18	40	57	90	30	42	M8×1
HSK50AQHY20Q90	Ø20	42	60	90	29	42	M16×1

HSK63A — 30 артикулов

Артикул	Отверстие Ø d	D	D1	L	L1	L2	G
HSK63AQHY06Q70	Ø6	26	50	70	23	30	M5
HSK63AQHY08Q70	Ø8	28	50	70	23.5	30	M6
HSK63AQHY10Q80	Ø10	30	50	80	34	34	M8x1
HSK63AQHY12Q85	Ø12	32	50	85	39	39	M10x1
HSK63AQHY14Q85	Ø14	34	50	85	40	39	M10×1
HSK63AQHY16Q90	Ø16	38	50	90	45.5	42	M10×1
HSK63AQHY18Q90	Ø18	40	50	90	46	42	M10×1
HSK63AQHY20Q90	Ø20	42	50	90	46	44	M10×1
HSK63AQHY25Q120	Ø25	57	62	120	58	50	M16×1
HSK63AQHY32Q125	Ø32	64	-	125	-	54	M16×1
HSK63AQHY06Q150	Ø6	26	50	150	103	30	M5
HSK63AQHY08Q150	Ø8	28	50	150	103	30	M6
HSK63AQHY10Q150	Ø10	30	50	150	104	34	M8x1
HSK63AQHY12Q150	Ø12	32	50	150	104	39	M10x1
HSK63AQHY14Q150	Ø14	34	50	150	105	39	M10x1
HSK63AQHY16Q150	Ø16	38	50	150	105	42	M12x1
HSK63AQHY18Q150	Ø18	40	50	150	106	42	M12x1
HSK63AQHY20Q150	Ø20	42	50	150	106	44	M16x1
HSK63AQHY25Q150	Ø25	57	62	150	88	50	M16x1
HSK63AQHY32Q150	Ø32	64	70	150	88	54	M16x1
HSK63AQHY06Q200	Ø6	26	50	200	103.5	30	M5
HSK63AQHY08Q200	Ø8	28	50	200	104	30	M6
HSK63AQHY10Q200	Ø10	30	50	200	104.5	34	M8x1
HSK63AQHY12Q200	Ø12	32	50	200	104.5	39	M10x1
HSK63AQHY14Q200	Ø14	34	50	200	105.5	42	M12x1
HSK63AQHY16Q200	Ø16	38	50	200	105.5	42	M12x1
HSK63AQHY18Q200	Ø18	40	50	200	105.5	42	M12x1
HSK63AQHY20Q200	Ø20	42	50	200	106	44	M16x1
HSK63AQHY25Q200	Ø25	57	62	200	152	50	M16x1
HSK63AQHY32Q200	Ø32	64	70	200	152	54	M16x1

HSK80A — 7 артикулов

Артикул	Отверстие Ø d	D	D1	L	L1	L2	G
HSK80AQHY06Q80	Ø6	26	50	80	33	30	M5
HSK80AQHY12Q95	Ø12	32	50	95	49	39	M10x1
HSK80AQHY14Q100	Ø14	34	50	100	54.5	39	M10x1
HSK80AQHY16Q100	Ø16	38	50	100	55	42	M12x1
HSK80AQHY32Q100	Ø32	64	67	100	55	54	M10x1
HSK80AQHY20Q105	Ø20	42	50	105	61	44	M12x1
HSK80AQHY25Q110	Ø25	57	63	110	64.5	50	M16x1

HSK100A — 30 артикулов

Артикул	Отверстие Ø d	D	D1	L	L1	L2	G
HSK100AQHY06Q75	Ø6	26	50	75	25	30	M5
HSK100AQHY08Q75	Ø8	28	50	75	25.5	30	M6
HSK100AQHY10Q90	Ø10	30	50	90	41	34	M8x1
HSK100AQHY12Q95	Ø12	32	50	95	46	39	M10×1
HSK100AQHY14Q95	Ø14	34	50	95	47	37	M10×1
HSK100AQHY16Q100	Ø16	38	50	100	52	42	M12x1
HSK100AQHY18Q100	Ø18	40	50	100	52.5	42	M12x1
HSK100AQHY20Q105	Ø20	42	60	105	54	44	M16x1
HSK100AQHY25Q110	Ø25	57	70	110	60	50	M16x1
HSK100AQHY32Q110	Ø32	64	70	110	61.5	54	M16x1
HSK100AQHY06Q150	Ø6	26	50	150	100	30	M5
HSK100AQHY08Q150	Ø8	28	50	150	100.5	30	M6
HSK100AQHY10Q150	Ø10	30	50	150	101	34	M8x1
HSK100AQHY12Q150	Ø12	32	50	150	101.5	39	M10x1
HSK100AQHY14Q150	Ø14	34	50	150	105.5	42	M12x1
HSK100AQHY16Q150	Ø16	38	50	150	105.5	42	M12x1
HSK100AQHY18Q150	Ø18	40	50	150	105.5	42	M12x1
HSK100AQHY20Q150	Ø20	42	60	150	99	44	M16x1
HSK100AQHY25Q150	Ø25	57	70	150	100	50	M16x1
HSK100AQHY32Q150	Ø32	64	70	150	102	54	M16x1
HSK100AQHY06Q200	Ø6	26	50	200	103.5	30	M5
HSK100AQHY08Q200	Ø8	28	50	200	104	30	M6
HSK100AQHY10Q200	Ø10	30	50	200	104.5	34	M8x1
HSK100AQHY12Q200	Ø12	32	50	200	104.5	39	M10x1
HSK100AQHY14Q200	Ø14	34	50	200	105.5	42	M12x1
HSK100AQHY16Q200	Ø16	38	50	200	105.5	42	M12x1
HSK100AQHY18Q200	Ø18	40	50	200	105.5	42	M12x1
HSK100AQHY20Q200	Ø20	42	60	200	149	44	M16x1
HSK100AQHY25Q200	Ø25	57	62	200	152	50	M16x1
HSK100AQHY32Q200	Ø32	64	70	200	152	54	M16x1

Какой артикул подходит для вашего станка?

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.

Отправить данные станка и получить артикул →

Источник: каталог Mongtec Hydraulic Tooling System, Ver 2026.

Подбирайте отверстие точно под хвостовик. Гидропатрон зажимает один номинальный диаметр хвостовика на каждое отверстие; промежуточные размеры охватываются переходной втулкой, а не самим патроном. Сообщите Mongtec фактически используемые диаметры хвостовиков — втулки будут включены в коммерческое предложение вместе с патронами.

Частые вопросы

Как меняется инструмент в гидропатроне HSK-A?

Шестигранным ключом. Поворот зажимного винта создаёт давление во внутренней камере и расширяет втулку на хвостовике. Без установки для нагрева и без внешнего оборудования.

Гидропатрон или термопатрон?

Гидропатрон гасит вибрации и не требует оборудования для смены инструмента — он подходит для развёртывания, растачивания и чистовой обработки. Термопатрон тоньше и жёстче — для глубоких полостей и очень высоких частот вращения. Mongtec выпускает оба типа — см. термопатроны.

Какие размеры отверстий доступны в исполнении HSK-A?

Ø6–Ø32 mm, 83 опубликованных артикула, для каждого отверстия — несколько вылетов.

Запросить коммерческое предложение

Сообщите интерфейс шпинделя, используемые диаметры хвостовиков инструмента и требуемый вылет. Габаритные чертежи предоставляются по электронной почте после открытия запроса.

Запросить гидропатроны HSK-A →
