Поворот одного зажимного винта шестигранным ключом создаёт давление в герметичной камере с жидкостью внутри корпуса патрона. Давление равномерно расширяет тонкую стальную втулку вокруг хвостовика инструмента, соосно охватывая его по всей длине зажима. При ослаблении винта втулка возвращается в исходное состояние, и инструмент извлекается.
Из этого следуют две вещи. Слой жидкости между корпусом и втулкой гасит вибрации, поэтому гидропатроны — обычный выбор для развёртывания, растачивания и чистовой обработки, где важна шероховатость поверхности. А поскольку зажим механический, инструмент меняется у станка за секунды — без установки для нагрева, без ожидания охлаждения и без расходных материалов.
| Хвостовик | SK / DIN 69871 (ISO 7/24) |
|---|---|
| Крепление | Гидравлическая расширяемая втулка, один винт под шестигранный ключ |
| Диапазон отверстий | Ø6 – Ø32 mm (переходные втулки для промежуточных хвостовиков) |
| Оптимально для | Развёртывание, растачивание, чистовое фрезерование, работы, чувствительные к вибрациям |
| Артикулы | 50 |
| Бренд | Mongtec Precision Inc. — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань |
d — отверстие под инструмент · D — диаметр передней части · D1 — диаметр корпуса · L — вылет от базового торца · L1, L2 — длина зажима и длина корпуса · G — резьба зажимного винта.
| Артикул | Отверстие Ø d | D | D1 | L | L1 | L2 | G |
|---|---|---|---|---|---|---|---|
| SK30QHY06Q70 | Ø6 | 26 | 45 | 70 | 20 | 27 | M5 |
| SK30QHY08Q70 | Ø8 | 28 | 45 | 70 | 20 | 27 | M6 |
| SK30QHY10Q75 | Ø10 | 30 | 45 | 75 | 21 | 32 | M8x1 |
| SK30QHY12Q85 | Ø12 | 32 | 44.5 | 85 | 44 | 39 | M10x1 |
| SK30QHY14Q85 | Ø14 | 34 | 45 | 85 | 22 | 37 | M10x1 |
| SK30QHY16Q90 | Ø16 | 38 | 45 | 90 | 50 | 42 | M6 |
| SK30QHY18Q90 | Ø18 | 40 | 45 | 90 | 50 | 42 | M10x1 |
| SK30QHY20Q90 | Ø20 | 42 | 45 | 90 | 50 | 44 | M6 |
| Артикул | Отверстие Ø d | D | D1 | L | L1 | L2 | G |
|---|---|---|---|---|---|---|---|
| SK40QHY06Q65 | Ø6 | 26 | 44.5 | 65 | 42 | 30 | M5 |
| SK40QHY08Q65 | Ø8 | 28 | 49.5 | 65 | 30 | 27 | M6 |
| SK40QHY10Q65 | Ø10 | 30 | 49.5 | 65 | 31 | 32 | M8x1 |
| SK40QHY12Q65 | Ø12 | 32 | 44.5 | 65 | 43 | 39 | M10x1 |
| SK40QHY16Q65 | Ø16 | 38 | 49.5 | 65 | 33 | 42 | M12x1 |
| SK40QHY20Q65 | Ø20 | 42 | 49 | 65 | 44 | 44 | M10x1 |
| SK40QHY06Q80.5 | Ø6 | 26 | 44.5 | 80.5 | 41.5 | 30 | M5 |
| SK40QHY08Q80.5 | Ø8 | 28 | 44.5 | 80.5 | 42 | 30 | M6 |
| SK40QHY10Q80.5 | Ø10 | 30 | 44.5 | 80.5 | 42 | 34 | M8x1 |
| SK40QHY12Q80.5 | Ø12 | 32 | 44.5 | 80.5 | 42.5 | 39 | M10x1 |
| SK40QHY14Q80.5 | Ø14 | 34 | 44.5 | 80.5 | 43 | 39 | M10x1 |
| SK40QHY16Q80.5 | Ø16 | 38 | 50 | 80.5 | 43 | 42 | M12x1 |
| SK40QHY20Q80.5 | Ø20 | 42 | 49 | 80.5 | 44 | 44 | M12x1 |
| SK40QHY25Q80.5 | Ø25 | 57 | 68 | 80.5 | 26 | 50 | M16x1 |
| SK40QHY32Q80.5 | Ø32 | 64 | 80 | 80.5 | 23 | 54 | M16x1 |
| SK40QHY06Q110 | Ø6 | 26 | 44.5 | 110 | 71.5 | 30 | M5 |
| SK40QHY08Q110 | Ø8 | 28 | 44.5 | 110 | 71.5 | 30 | M6 |
| SK40QHY10Q110 | Ø10 | 30 | 44.5 | 110 | 72 | 34 | M8x1 |
| SK40QHY12Q110 | Ø12 | 32 | 44.5 | 110 | 72.5 | 39 | M10x1 |
| SK40QHY16Q110 | Ø16 | 38 | 50 | 110 | 72 | 42 | M12x1 |
| SK40QHY20Q110 | Ø20 | 42 | 50 | 110 | 73 | 44 | M16x1 |
| Артикул | Отверстие Ø d | D | D1 | L | L1 | L2 | G |
|---|---|---|---|---|---|---|---|
| SK50QHY06Q80.5 | Ø6 | 26 | 50 | 80.5 | 39.5 | 30 | M5 |
| SK50QHY08Q80.5 | Ø8 | 28 | 50 | 80.5 | 39.5 | 30 | M6 |
| SK50QHY10Q80.5 | Ø10 | 30 | 50 | 80.5 | 40 | 34 | M8x1 |
| SK50QHY12Q80.5 | Ø12 | 32 | 50 | 80.5 | 40.5 | 39 | M10x1 |
| SK50QHY16Q80.5 | Ø16 | 38 | 49.5 | 80.5 | 40 | 42 | M12x1 |
| SK50QHY20Q80.5 | Ø20 | 42 | 50 | 80.5 | 44 | 44 | M16x1 |
| SK50QHY25Q80.5 | Ø25 | 57 | 70 | 80.5 | 43 | 50 | M16x1 |
| SK50QHY32Q80.5 | Ø32 | 64 | 70 | 80.5 | 44 | 54 | M16x1 |
| SK50QHY06Q110 | Ø6 | 26 | 49.5 | 110 | 30 | 27 | M5 |
| SK50QHY08Q110 | Ø8 | 28 | 49.5 | 110 | 30 | 27 | M6 |
| SK50QHY10Q110 | Ø10 | 30 | 49.5 | 110 | 32 | 32 | M8x1 |
| SK50QHY12Q110 | Ø12 | 32 | 50 | 110 | 44 | 39 | M10x1 |
| SK50QHY16Q110 | Ø16 | 38 | 49.5 | 110 | 40 | 42 | M12x1 |
| SK50QHY20Q110 | Ø20 | 42 | 50 | 110 | 44 | 44 | M16x1 |
| SK50QHY25Q110 | Ø25 | — | 70 | 110 | 70 | 50 | M16x1 |
| SK50QHY06Q150 | Ø6 | 26 | 49.5 | 150 | 30 | 27 | M5 |
| SK50QHY08Q150 | Ø8 | 28 | 49.5 | 150 | 30 | 27 | M6 |
| SK50QHY10Q150 | Ø10 | 30 | 49.5 | 150 | 32 | 32 | M8x1 |
| SK50QHY12Q150 | Ø12 | 32 | 49.5 | 150 | 35 | 37 | M10x1 |
| SK50QHY16Q150 | Ø16 | 38 | 49.5 | 150 | 40 | 42 | M12x1 |
| SK50QHY20Q150 | Ø20 | 42 | 50 | 150 | 44 | — | M16x1 |

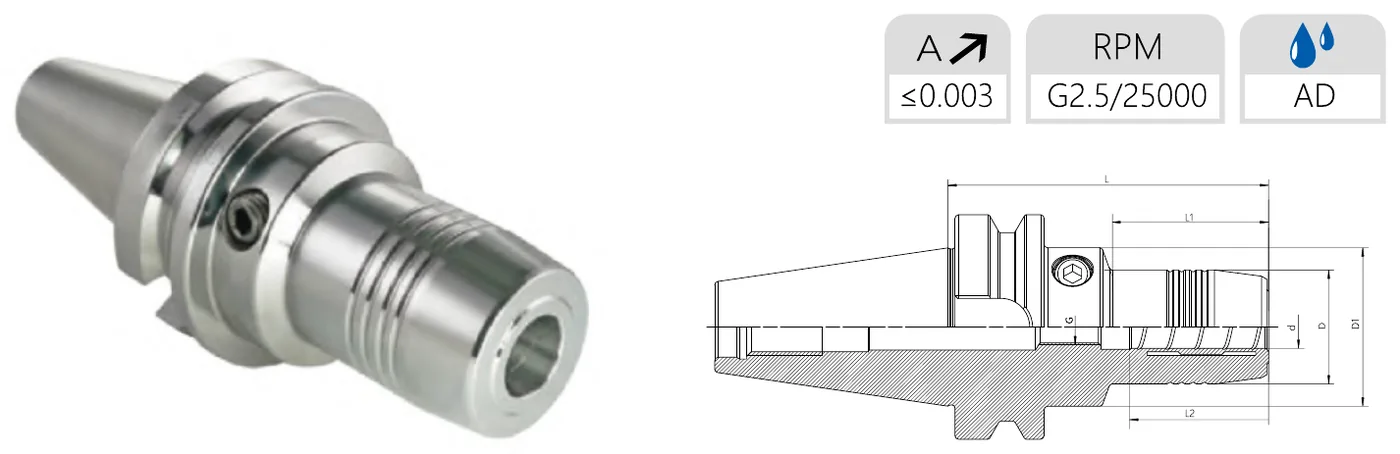

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.
Отправить данные станка и получить артикул →Источник: каталог Mongtec Hydraulic Tooling System, Ver 2026.
SK50QHY25Q110 и SK50QHY20Q150: один из размеров приведён в каталоге со значением, не согласующимся с остальными в своей размерной группе. Чтобы не публиковать значение, за которое мы не можем поручиться, эта ячейка показана как — и подтверждается письменно при запросе цены.
Шестигранным ключом. Поворот зажимного винта создаёт давление во внутренней камере и расширяет втулку на хвостовике. Без установки для нагрева и без внешнего оборудования.
Гидропатрон гасит вибрации и не требует оборудования для смены инструмента — он подходит для развёртывания, растачивания и чистовой обработки. Термопатрон тоньше и жёстче — для глубоких полостей и очень высоких частот вращения. Mongtec выпускает оба типа — см. термопатроны.
Ø6–Ø32 mm, 50 опубликованных артикулов, для каждого отверстия — несколько вылетов.
Сообщите интерфейс шпинделя, используемые диаметры хвостовиков инструмента и требуемый вылет. Габаритные чертежи предоставляются по электронной почте после открытия запроса.
