Термозажимные патроны Mongtec BBT

76 артикулов с хвостовиком BBT (двухконтактный, по торцу и конусу, типа BIG-PLUS), посадочное отверстие Ø3–32 mm, зажимной конус 4.5°. Биение ≤ 0.003 mm, балансировка G2.5 / 25 000 rpm, подача СОЖ по форме AD. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

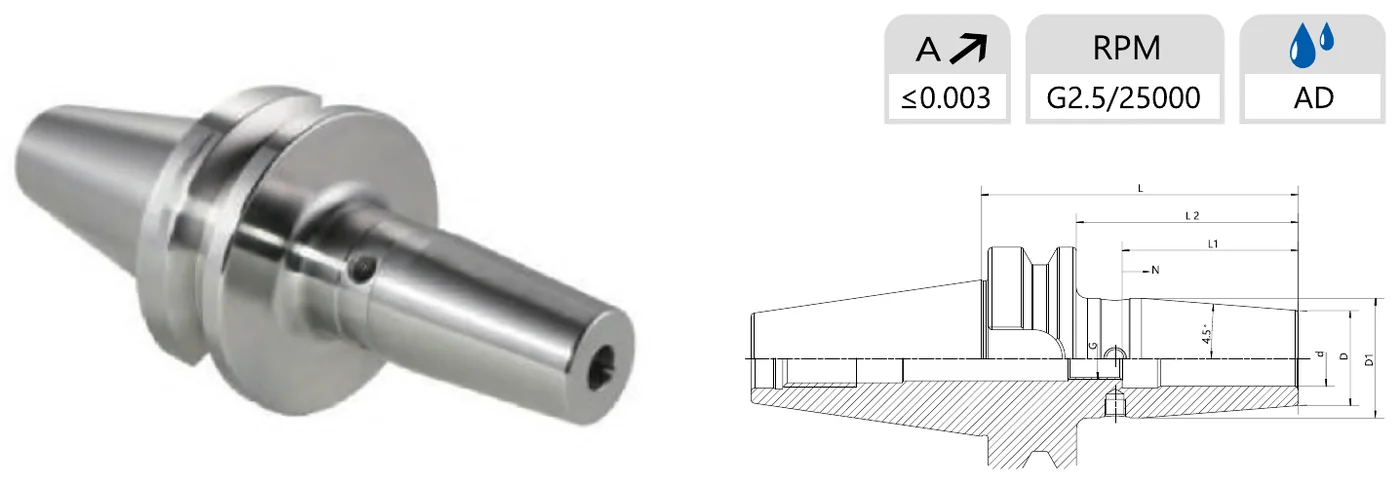

Термозажимные патроны Mongtec BBT — чертёж с размерами
Чертёж с размерами из каталога Mongtec. Буквенные обозначения размеров соответствуют столбцам таблицы ниже.

Почему термозажим

Термозажимной патрон удерживает инструмент исключительно за счёт теплового натяга: отверстие нагревается, хвостовик вставляется, и отверстие сжимается на нём. Между инструментом и оправкой нет ни цанги, ни гайки, ни зажимного механизма, поэтому сборка представляет собой единое тонкое тело — наибольшее усилие удержания на единицу диаметра, самый тонкий профиль для глубоких полостей и отсутствие вращающихся деталей, способных разбалансироваться на высоких оборотах.

Именно поэтому термозажим доминирует в высокоскоростной обработке: биение ≤ 0.003 mm и балансировка G2.5 при 25 000 rpm достижимы, потому что в соединении нечему смещаться.

Характеристика

ХвостовикBBT (двухконтактный, по торцу и конусу, типа BIG-PLUS)
Зажимной конус4.5°
Диапазон отверстийØ3 – Ø32 mm
Биение (A)≤ 0.003 mm
БалансировкаG2.5 / 25,000 rpm
СОЖФорма AD (через шпиндель)
Артикулы76
БрендMongtec Precision Inc. — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань

Артикулы — размеры в mm

d = отверстие под инструмент · D = диаметр носовой части · D1 = диаметр корпуса · L = установочная длина · L2 = вылет · L1, N, G = данные зажимного винта и балансировочного кольца.

BBT40 — 39 артикулов

АртикулОтверстие Ø dDD1LL2L1NG
BBT40QSF03Q80Ø315208053---
BBT40QSF04Q80Ø415208053---
BBT40QSF05Q80Ø515208053---
BBT40QSF06Q90Ø6212790633610M5
BBT40QSF08Q90Ø8212790633610M6
BBT40QSF10Q90Ø10243190634210M8x1
BBT40QSF12Q90Ø12243190634710M10x1
BBT40QSF14Q90Ø14273490634710M10x1
BBT40QSF16Q90Ø16273490635010M12x1
BBT40QSF18Q90Ø18334090635010M12x1
BBT40QSF20Q90Ø20334090635210M16x1
BBT40QSF25Q100Ø254453100735810M16x1
BBT40QSF32Q100Ø324453100736210M16x1
BBT40QSF03Q120Ø3152012093---
BBT40QSF04Q120Ø4152012093---
BBT40QSF05Q120Ø5152012093---
BBT40QSF06Q120Ø62127120933610M5
BBT40QSF08Q120Ø82127120933610M6
BBT40QSF10Q120Ø102432120934210M8x1
BBT40QSF12Q120Ø122432120934710M10x1
BBT40QSF14Q120Ø142734120934710M10x1
BBT40QSF16Q120Ø162734120935010M12x1
BBT40QSF18Q120Ø183342120935010M12x1
BBT40QSF20Q120Ø203342120935210M16x1
BBT40QSF25Q120Ø254453120935810M16x1
BBT40QSF32Q120Ø324453120936210M16x1
BBT40QSF03Q160Ø31525160133---
BBT40QSF04Q160Ø41525160133---
BBT40QSF05Q160Ø51525160133---
BBT40QSF06Q160Ø621321601333610M5
BBT40QSF08Q160Ø821321601333610M6
BBT40QSF10Q160Ø1024341601334210M8x1
BBT40QSF12Q160Ø1224341601334710M10x1
BBT40QSF14Q160Ø1427421601334710M10x1
BBT40QSF16Q160Ø1627421601335010M12x1
BBT40QSF18Q160Ø1833511601335010M12x1
BBT40QSF20Q160Ø2033511601335210M16x1
BBT40QSF25Q160Ø2544531601335810M16x1
BBT40QSF32Q160Ø3244601601336210M16x1

BBT50 — 37 артикулов

АртикулОтверстие Ø dDD1LL2L1NG
BBT50QSF03Q100Ø3152010062---
BBT50QSF04Q100Ø4152010062---
BBT50QSF05Q100Ø5152010062---
BBT50QSF06Q100Ø62127100623610M5
BBT50QSF08Q100Ø82127100623610M6
BBT50QSF10Q100Ø102430.5100624210M8x1
BBT50QSF12Q100Ø122430.5100624710M10x1
BBT50QSF14Q100Ø142734100624710M10x1
BBT50QSF16Q100Ø162734100625010M12x1
BBT50QSF18Q100Ø183340100625010M12x1
BBT50QSF20Q100Ø203340100625210M16x1
BBT50QSF25Q120Ø254453120825810M16x1
BBT50QSF32Q120Ø324453120826210M16x1
BBT50QSF03Q120Ø3152012082---
BBT50QSF04Q120Ø4152012082---
BBT50QSF05Q120Ø5152012082---
BBT50QSF06Q120Ø62127120823610M5
BBT50QSF08Q120Ø82127120823610M6
BBT50QSF10Q120Ø102432120824210M8x1
BBT50QSF12Q120Ø122432120824710M10x1
BBT50QSF14Q120Ø142734120824710M10x1
BBT50QSF16Q120Ø162734120825010M12x1
BBT50QSF18Q120Ø183342120825010M12x1
BBT50QSF20Q120Ø203342120825210M16x1
BBT50QSF03Q160Ø31525160122---
BBT50QSF04Q160Ø41525160122---
BBT50QSF05Q160Ø51525160122---
BBT50QSF06Q160Ø621321601223610M5
BBT50QSF08Q160Ø821321601223610M6
BBT50QSF10Q160Ø1024341601224210M8x1
BBT50QSF12Q160Ø1224341601224710M10x1
BBT50QSF14Q160Ø1427421601224710M10x1
BBT50QSF16Q160Ø1627421601225010M12x1
BBT50QSF18Q160Ø1833491601225010M12x1
BBT50QSF20Q160Ø2033491601225210M16x1
BBT50QSF25Q160Ø2544601601225810M16x1
BBT50QSF32Q160Ø3244601601226210M16x1
Какой артикул подходит для вашего станка?

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.

Отправить данные станка и получить артикул →

Источник: каталог Mongtec Shrink Fit Chuck, Ver 2026.

Для термозажимной оправки нужна установка термозажима. Инструмент меняется с помощью индукционного нагрева, а не вручную. Если у вас её ещё нет, запросите вместе с заявкой линейку установок термозажима Mongtec — оправка и установка включаются в одно коммерческое предложение.

Частые вопросы

Какое биение обеспечивают термозажимные патроны Mongtec BBT?

Биение ≤ 0.003 mm, патроны отбалансированы по классу G2.5 при 25 000 rpm. В соединении нет цанги или гайки, поэтому под нагрузкой и на высоких оборотах смещаться нечему.

Какие размеры отверстий доступны в исполнении BBT?

Диаметры отверстия от Ø3 до Ø32 mm в 76 опубликованных артикулах, с несколькими установочными длинами для каждого диаметра — выбирайте самую короткую оправку, которая ещё достаёт до обрабатываемого элемента.

Нужна ли специальная установка для их монтажа?

Да. Индукционная установка термозажима нагревает отверстие для освобождения и зажима инструмента. Mongtec поставляет не только оправки, но и установки.

Запросить коммерческое предложение

Сообщите интерфейс шпинделя, используемые диаметры хвостовиков инструмента и требуемый вылет. Габаритные чертежи предоставляются по электронной почте после открытия запроса.
