Термозажимные патроны Mongtec BT — с внутренней подачей СОЖ

Q: Какое биение обеспечивают термозажимные патроны Mongtec BT?

Биение ≤ 0.003 mm при 3×D, патроны отбалансированы по классу G2.5 при 25 000 rpm — именно поэтому термозажим является первым выбором для высокоскоростной обработки и обработки глубоких полостей.

Q: Нужна ли специальная установка для их монтажа?

Да — индукционная установка термозажима нагревает отверстие для освобождения и зажима инструмента. Mongtec поставляет не только оправки, но и установки; запросите линейку установок термозажима вместе с заявкой.

63 артикула с хвостовиком BT (MAS 403 BT, конусность 7/24), посадочное отверстие Ø3–32 mm, зажимной конус 4.5°, с внутренней подачей СОЖ. Биение ≤ 0.003 mm, балансировка G2.5 / 25 000 rpm, подача СОЖ по форме AD. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

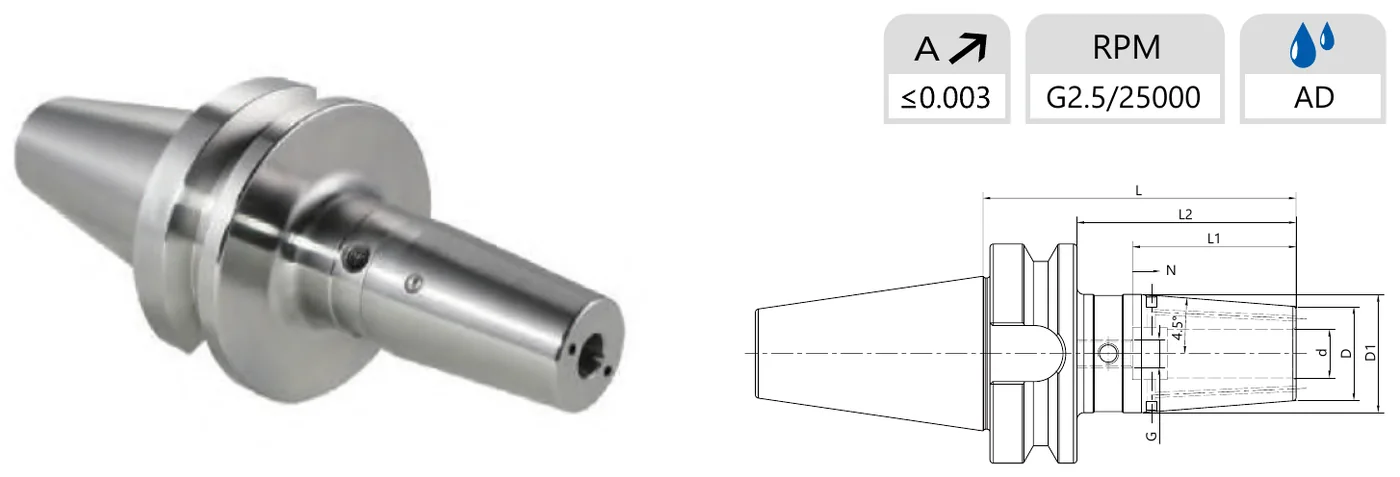

Термозажимные патроны Mongtec BT — с внутренней подачей СОЖ — чертёж с размерами — Чертёж с размерами из каталога Mongtec. Буквенные обозначения размеров соответствуют столбцам таблицы ниже.

Почему термозажим

Термозажимной патрон удерживает инструмент исключительно за счёт теплового натяга: отверстие нагревается, хвостовик вставляется, и отверстие сжимается на нём. Между инструментом и оправкой нет ни цанги, ни гайки, ни зажимного механизма, поэтому сборка представляет собой единое тонкое тело — наибольшее усилие удержания на единицу диаметра, самый тонкий профиль для глубоких полостей и отсутствие вращающихся деталей, способных разбалансироваться на высоких оборотах.

Именно поэтому термозажим доминирует в высокоскоростной обработке: биение ≤ 0.003 mm и балансировка G2.5 при 25 000 rpm достижимы, потому что в соединении нечему смещаться.

Характеристика

Хвостовик	BT (MAS 403 BT, конус 7/24)
Зажимной конус	4.5°
Диапазон отверстий	Ø3 – Ø32 mm
Биение (A)	≤ 0.003 mm
Балансировка	G2.5 / 25,000 rpm
СОЖ	Внутренняя подача СОЖ (форма AD) — выход по центру и через фланец
Артикулы	63
Бренд	Mongtec Precision Inc. — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань

Артикулы — размеры в mm

d = отверстие под инструмент · D = диаметр носовой части · D1 = диаметр корпуса · L = установочная длина · L2 = вылет · L1, N, G = данные зажимного винта и балансировочного кольца.

BT40 — 33 артикула

Артикул	Отверстие Ø d	D	D1	L	L2	L1	N	G
BT40QSF03Q80K	Ø3	15	20	80	53	-	-	-
BT40QSF04Q80K	Ø4	15	20	80	53	-	-	-
BT40QSF05Q80K	Ø5	15	20	80	53	-	-	-
BT40QSF06Q90K	Ø6	21	27	90	63	36	10	M5
BT40QSF08Q90K	Ø8	21	27	90	63	36	10	M6
BT40QSF10Q90K	Ø10	24	32	90	63	42	10	M8x1
BT40QSF12Q90K	Ø12	24	32	90	63	47	10	M10x1
BT40QSF14Q90K	Ø14	27	34	90	63	47	10	M10x1
BT40QSF16Q90K	Ø16	27	34	90	63	50	10	M12x1
BT40QSF18Q90K	Ø18	33	42	90	63	50	10	M12x1
BT40QSF20Q90K	Ø20	33	42	90	63	52	10	M16x1
BT40QSF25Q100K	Ø25	44	53	100	73	58	10	M16x1
BT40QSF32Q100K	Ø32	44	53	100	73	62	10	M16x1
BT40QSF06Q120K	Ø6	21	27	120	93	36	10	M5
BT40QSF08Q120K	Ø8	21	27	120	93	36	10	M6
BT40QSF10Q120K	Ø10	24	32	120	93	42	10	M8x1
BT40QSF12Q120K	Ø12	24	32	120	93	47	10	M10x1
BT40QSF14Q120K	Ø14	27	34	120	93	47	10	M10x1
BT40QSF16Q120K	Ø16	27	34	120	93	50	10	M12x1
BT40QSF18Q120K	Ø18	33	42	120	93	50	10	M12x1
BT40QSF20Q120K	Ø20	33	42	120	93	52	10	M16x1
BT40QSF25Q120K	Ø25	44	53	120	93	58	10	M16x1
BT40QSF32Q120K	Ø32	44	53	120	93	62	10	M16x1
BT40QSF06Q160K	Ø6	21	32	160	133	36	10	M5
BT40QSF08Q160K	Ø8	21	32	160	133	36	10	M6
BT40QSF10Q160K	Ø10	24	34	160	133	42	10	M8x1
BT40QSF12Q160K	Ø12	24	34	160	133	47	10	M10x1
BT40QSF14Q160K	Ø14	27	42	160	133	47	10	M10x1
BT40QSF16Q160K	Ø16	27	42	160	133	50	10	M12x1
BT40QSF18Q160K	Ø18	33	51	160	133	50	10	M12x1
BT40QSF20Q160K	Ø20	33	51	160	133	52	10	M16x1
BT40QSF25Q160K	Ø25	44	53	160	133	58	10	M16x1
BT40QSF32Q160K	Ø32	44	53	160	133	62	10	M16x1

BT50 — 30 артикулов

Артикул	Отверстие Ø d	D	D1	L	L2	L1	N	G
BT50QSF06Q100K	Ø6	21	27	100	62	36	10	M5
BT50QSF08Q100K	Ø8	21	27	100	62	36	10	M6
BT50QSF10Q100K	Ø10	24	32	100	62	42	10	M8x1
BT50QSF12Q100K	Ø12	24	32	100	62	47	10	M10x1
BT50QSF14Q100K	Ø14	27	34	100	62	47	10	M10x1
BT50QSF16Q100K	Ø16	27	34	100	62	50	10	M12x1
BT50QSF18Q100K	Ø18	33	42	100	62	50	10	M12x1
BT50QSF20Q100K	Ø20	33	42	100	62	52	10	M16x1
BT50QSF25Q110K	Ø25	44	53	110	72	58	10	M16x1
BT50QSF32Q110K	Ø32	44	53	110	72	62	10	M16x1
BT50QSF06Q120K	Ø6	21	27	120	82	36	10	M5
BT50QSF08Q120K	Ø8	21	27	120	82	36	10	M6
BT50QSF10Q120K	Ø10	24	32	120	82	42	10	M8x1
BT50QSF12Q120K	Ø12	24	32	120	82	47	10	M10x1
BT50QSF14Q120K	Ø14	27	34	120	82	47	10	M10x1
BT50QSF16Q120K	Ø16	27	34	120	82	50	10	M12x1
BT50QSF18Q120K	Ø18	33	42	120	82	50	10	M12x1
BT50QSF20Q120K	Ø20	33	42	120	82	52	10	M16x1
BT50QSF25Q120K	Ø25	44	53	120	82	58	10	M16x1
BT50QSF32Q120K	Ø32	44	53	120	82	62	10	M16x1
BT50QSF06Q160K	Ø6	21	32	160	122	36	10	M5
BT50QSF08Q160K	Ø8	21	32	160	122	36	10	M6
BT50QSF10Q160K	Ø10	24	34	160	122	42	10	M8x1
BT50QSF12Q160K	Ø12	24	34	160	122	47	10	M10x1
BT50QSF14Q160K	Ø14	27	42	160	122	47	10	M10x1
BT50QSF16Q160K	Ø16	27	42	160	122	50	10	M12x1
BT50QSF18Q160K	Ø18	33	51	160	122	50	10	M12x1
BT50QSF20Q160K	Ø20	33	51	160	122	52	10	M16x1
BT50QSF25Q160K	Ø25	44	60	160	122	58	10	M16x1
BT50QSF32Q160K	Ø32	44	60	160	122	62	10	M16x1

Какой артикул подходит для вашего станка?

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.

Отправить данные станка и получить артикул →

Источник: каталог Mongtec Shrink Fit Chuck, Ver 2026.

Для термозажимной оправки нужна установка термозажима. Инструмент меняется с помощью индукционного нагрева, а не вручную. Если у вас её ещё нет, запросите вместе с заявкой линейку установок термозажима Mongtec — оправка и установка включаются в одно коммерческое предложение.

Частые вопросы

Какое биение обеспечивают термозажимные патроны Mongtec BT?

Биение ≤ 0.003 mm, патроны отбалансированы по классу G2.5 при 25 000 rpm. В соединении нет цанги или гайки, поэтому под нагрузкой и на высоких оборотах смещаться нечему.

Какие размеры отверстий доступны в исполнении BT?

Диаметры отверстия от Ø3 до Ø32 mm в 63 опубликованных артикулах, с несколькими установочными длинами для каждого диаметра — выбирайте самую короткую оправку, которая ещё достаёт до обрабатываемого элемента.

Нужна ли специальная установка для их монтажа?

Да. Индукционная установка термозажима нагревает отверстие для освобождения и зажима инструмента. Mongtec поставляет не только оправки, но и установки.

Запросить коммерческое предложение

Сообщите интерфейс шпинделя, используемые диаметры хвостовиков инструмента и требуемый вылет. Габаритные чертежи предоставляются по электронной почте после открытия запроса.

Запросить термозажимные патроны BT →
