Термозажимные патроны Mongtec CAT — с внутренней подачей СОЖ

Q: Какое биение обеспечивают термозажимные патроны Mongtec CAT?

Биение ≤ 0.003 mm при 3×D, патроны отбалансированы по классу G2.5 при 25 000 rpm — именно поэтому термозажим является первым выбором для высокоскоростной обработки и обработки глубоких полостей.

Q: Нужна ли специальная установка для их монтажа?

Да — индукционная установка термозажима нагревает отверстие для освобождения и зажима инструмента. Mongtec поставляет не только оправки, но и установки; запросите линейку установок термозажима вместе с заявкой.

72 артикула с хвостовиком CAT / ANSI-ASME B5.50 (ISO 7/24), посадочное отверстие Ø3–32 mm, зажимной конус 4.5°, с внутренней подачей СОЖ. Биение ≤ 0.003 mm, балансировка G2.5 / 25 000 rpm, подача СОЖ по форме AD. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

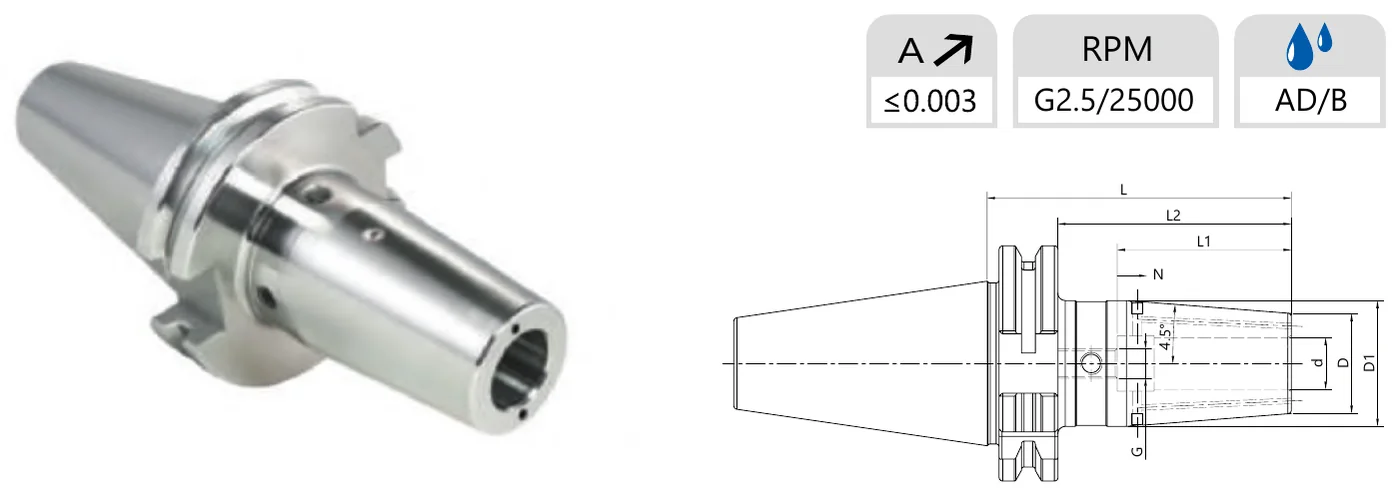

Термозажимные патроны Mongtec CAT — с внутренней подачей СОЖ — чертёж с размерами — Чертёж с размерами из каталога Mongtec. Буквенные обозначения размеров соответствуют столбцам таблицы ниже.

Почему термозажим

Термозажимной патрон удерживает инструмент исключительно за счёт теплового натяга: отверстие нагревается, хвостовик вставляется, и отверстие сжимается на нём. Между инструментом и оправкой нет ни цанги, ни гайки, ни зажимного механизма, поэтому сборка представляет собой единое тонкое тело — наибольшее усилие удержания на единицу диаметра, самый тонкий профиль для глубоких полостей и отсутствие вращающихся деталей, способных разбалансироваться на высоких оборотах.

Именно поэтому термозажим доминирует в высокоскоростной обработке: биение ≤ 0.003 mm и балансировка G2.5 при 25 000 rpm достижимы, потому что в соединении нечему смещаться.

Характеристика

Хвостовик	CAT / ANSI-ASME B5.50 (ISO 7/24)
Зажимной конус	4.5°
Диапазон отверстий	Ø3 – Ø32 mm
Биение (A)	≤ 0.003 mm
Балансировка	G2.5 / 25,000 rpm
СОЖ	Внутренняя подача СОЖ (форма AD) — выход по центру и через фланец
Артикулы	72
Бренд	Mongtec Precision Inc. — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань

Артикулы — размеры в mm

d = отверстие под инструмент · D = диаметр носовой части · D1 = диаметр корпуса · L = установочная длина · L2 = вылет · L1, N, G = данные зажимного винта и балансировочного кольца.

CAT40 — 32 артикула

Артикул	Отверстие Ø d	D	D1	L	L2	L1	N	G
CAT40QSF03Q80K	Ø3	15	20	80	60.9	-	-	-
CAT40QSF04Q80K	Ø4	15	20	80	60.9	-	-	-
CAT40QSF05Q80K	Ø5	15	20	80	60.9	-	-	-
CAT40QSF06Q80K	Ø6	21	27	80	60.9	36	10	M5
CAT40QSF08Q80K	Ø8	21	27	80	60.9	36	10	M6
CAT40QSF10Q80K	Ø10	24	31	80	60.9	42	10	M8x1
CAT40QSF12Q80K	Ø12	24	31	80	60.9	47	10	M10x1
CAT40QSF14Q80K	Ø14	27	34	80	60.9	47	10	M10x1
CAT40QSF16Q80K	Ø16	27	34	80	60.9	50	10	M12x1
CAT40QSF18Q80K	Ø18	33	40	80	60.9	50	10	M12x1
CAT40QSF20Q80K	Ø20	33	40	80	60.9	52	10	M16x1
CAT40QSF25Q100K	Ø25	44	50	100	80.9	58	10	M16x1
CAT40QSF32Q100K	Ø32	44	50	100	80.9	62	10	M16x1
CAT40QSF06Q120K	Ø6	21	27	120	100.9	36	10	M5
CAT40QSF08Q120K	Ø8	21	27	120	100.9	36	10	M6
CAT40QSF10Q120K	Ø10	24	32	120	100.9	42	10	M8x1
CAT40QSF12Q120K	Ø12	24	32	120	100.9	47	10	M10x1
CAT40QSF14Q120K	Ø14	27	34	120	100.9	47	10	M10x1
CAT40QSF16Q120K	Ø16	27	34	120	100.9	50	10	M12x1
CAT40QSF18Q120K	Ø18	33	42	120	100.9	50	10	M12x1
CAT40QSF20Q120K	Ø20	33	42	120	100.9	52	10	M16x1
CAT40QSF25Q120K	Ø25	44	50	120	100.9	58	10	M16x1
CAT40QSF06Q160K	Ø6	21	32	160	140.9	36	10	M5
CAT40QSF08Q160K	Ø8	21	32	160	140.9	36	10	M6
CAT40QSF10Q160K	Ø10	24	34	160	140.9	42	10	M8x1
CAT40QSF12Q160K	Ø12	24	34	160	140.9	47	10	M10x1
CAT40QSF14Q160K	Ø14	27	42	160	140.9	47	10	M10x1
CAT40QSF16Q160K	Ø16	27	42	160	140.9	50	10	M12x1
CAT40QSF18Q160K	Ø18	33	50	160	140.9	50	10	M12x1
CAT40QSF20Q160K	Ø20	33	50	160	140.9	52	10	M16x1
CAT40QSF25Q160K	Ø25	44	50	160	140.9	58	10	M16x1
CAT40QSF32Q160K	Ø32	44	50	160	140.9	62	10	M16x1

CAT50 — 40 артикулов

Артикул	Отверстие Ø d	D	D1	L	L2	L1	N	G
CAT50QSF06Q80K	Ø6	21	27	80	60.9	36	10	M5
CAT50QSF08Q80K	Ø8	21	27	80	60.9	36	10	M6
CAT50QSF10Q80K	Ø10	24	31	80	60.9	42	10	M8x1
CAT50QSF12Q80K	Ø12	24	31	80	60.9	47	10	M10x1
CAT50QSF14Q80K	Ø14	27	34	80	60.9	47	10	M10x1
CAT50QSF16Q80K	Ø16	27	34	80	60.9	50	10	M12x1
CAT50QSF18Q80K	Ø18	33	40	80	60.9	50	10	M12x1
CAT50QSF20Q80K	Ø20	33	39.5	80	60.9	52	10	M16x1
CAT50QSF25Q100K	Ø25	44	52.5	100	80.9	58	10	M16x1
CAT50QSF32Q100K	Ø32	44	52.5	100	80.9	62	10	M16x1
CAT50QSF06Q120K	Ø6	21	27	120	100.9	36	10	M5
CAT50QSF08Q120K	Ø8	21	27	120	100.9	36	10	M6
CAT50QSF10Q120K	Ø10	24	32	120	100.9	42	10	M8x1
CAT50QSF12Q120K	Ø12	24	32	120	100.9	47	10	M10x1
CAT50QSF14Q120K	Ø14	27	34	120	100.9	47	10	M10x1
CAT50QSF16Q120K	Ø16	27	34	120	100.9	50	10	M12x1
CAT50QSF18Q120K	Ø18	33	42	120	100.9	50	10	M12x1
CAT50QSF20Q120K	Ø20	33	42	120	100.9	52	10	M16x1
CAT50QSF25Q120K	Ø25	44	53	120	100.9	58	10	M16x1
CAT50QSF32Q120K	Ø32	44	53	120	100.9	62	10	M16x1
CAT50QSF06Q160K	Ø6	21	32	160	140.9	36	10	M5
CAT50QSF08Q160K	Ø8	21	32	160	140.9	36	10	M6
CAT50QSF10Q160K	Ø10	24	34	160	140.9	42	10	M8x1
CAT50QSF12Q160K	Ø12	24	34	160	140.9	47	10	M10x1
CAT50QSF14Q160K	Ø14	27	42	160	140.9	47	10	M10x1
CAT50QSF16Q160K	Ø16	27	42	160	140.9	50	10	M12x1
CAT50QSF18Q160K	Ø18	33	51	160	140.9	50	10	M12x1
CAT50QSF20Q160K	Ø20	33	51	160	140.9	52	10	M16x1
CAT50QSF25Q160K	Ø25	44	60	160	140.9	58	10	M16x1
CAT50QSF32Q160K	Ø32	44	60	160	140.9	62	10	M16x1
CAT50QSF06Q200K	Ø6	21	32	200	180.9	36	10	M5
CAT50QSF08Q200K	Ø8	21	32	200	180.9	36	10	M6
CAT50QSF10Q200K	Ø10	24	34	200	180.9	42	10	M8x1
CAT50QSF12Q200K	Ø12	24	34	200	180.9	47	10	M10x1
CAT50QSF14Q200K	Ø14	27	42	200	180.9	47	10	M10x1
CAT50QSF16Q200K	Ø16	27	42	200	180.9	50	10	M12x1
CAT50QSF18Q200K	Ø18	33	51	200	180.9	50	10	M12x1
CAT50QSF20Q200K	Ø20	33	51	200	180.9	52	10	M16x1
CAT50QSF25Q200K	Ø25	44	60	200	180.9	58	10	M16x1
CAT50QSF32Q200K	Ø32	44	60	200	180.9	62	10	M16x1

Какой артикул подходит для вашего станка?

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.

Отправить данные станка и получить артикул →

Источник: каталог Mongtec Shrink Fit Chuck, Ver 2026.

Для термозажимной оправки нужна установка термозажима. Инструмент меняется с помощью индукционного нагрева, а не вручную. Если у вас её ещё нет, запросите вместе с заявкой линейку установок термозажима Mongtec — оправка и установка включаются в одно коммерческое предложение.

Частые вопросы

Какое биение обеспечивают термозажимные патроны Mongtec CAT?

Биение ≤ 0.003 mm, патроны отбалансированы по классу G2.5 при 25 000 rpm. В соединении нет цанги или гайки, поэтому под нагрузкой и на высоких оборотах смещаться нечему.

Какие размеры отверстий доступны в исполнении CAT?

Диаметры отверстия от Ø3 до Ø32 mm в 72 опубликованных артикулах, с несколькими установочными длинами для каждого диаметра — выбирайте самую короткую оправку, которая ещё достаёт до обрабатываемого элемента.

Нужна ли специальная установка для их монтажа?

Да. Индукционная установка термозажима нагревает отверстие для освобождения и зажима инструмента. Mongtec поставляет не только оправки, но и установки.

Запросить коммерческое предложение

Сообщите интерфейс шпинделя, используемые диаметры хвостовиков инструмента и требуемый вылет. Габаритные чертежи предоставляются по электронной почте после открытия запроса.
