Термозажимные патроны Mongtec HSK-A — с внутренней подачей СОЖ

67 артикулов с хвостовиком HSK форма A (DIN 69893-1), посадочное отверстие Ø3–32 mm, зажимной конус 4.5°, с внутренней подачей СОЖ. Биение ≤ 0.003 mm, балансировка G2.5 / 25 000 rpm, подача СОЖ по форме AD. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

Термозажимные патроны Mongtec HSK-A — с внутренней подачей СОЖ — чертёж с размерами

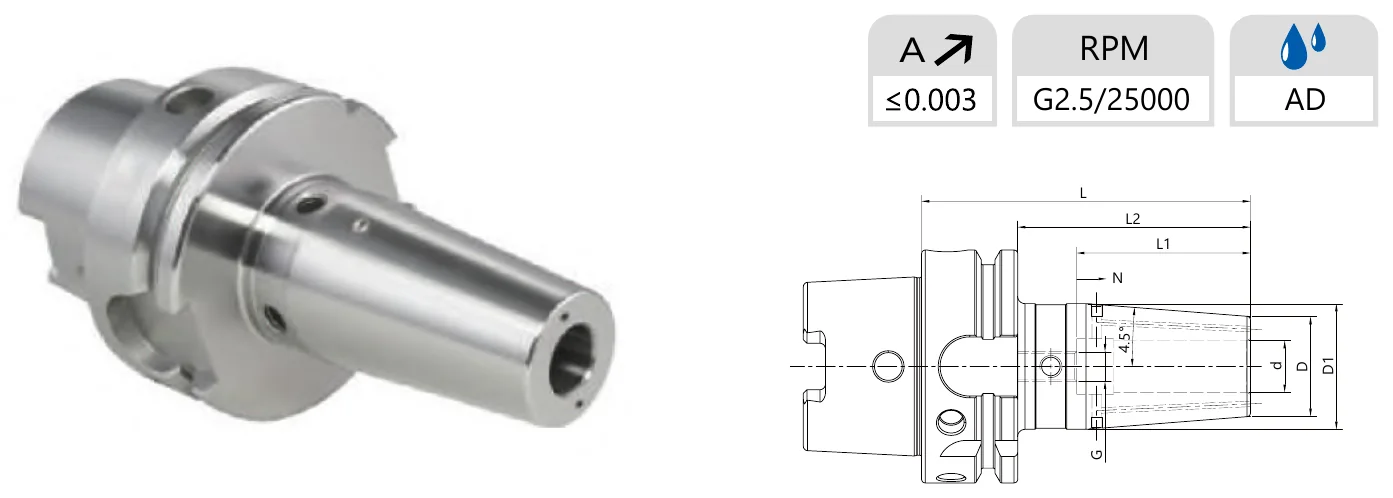

Чертёж с размерами из каталога Mongtec. Буквенные обозначения размеров соответствуют столбцам таблицы ниже.

Почему термозажим

Термозажимной патрон удерживает инструмент исключительно за счёт теплового натяга: отверстие нагревается, хвостовик вставляется, и отверстие сжимается на нём. Между инструментом и оправкой нет ни цанги, ни гайки, ни зажимного механизма, поэтому сборка представляет собой единое тонкое тело — наибольшее усилие удержания на единицу диаметра, самый тонкий профиль для глубоких полостей и отсутствие вращающихся деталей, способных разбалансироваться на высоких оборотах.

Именно поэтому термозажим доминирует в высокоскоростной обработке: биение ≤ 0.003 mm и балансировка G2.5 при 25 000 rpm достижимы, потому что в соединении нечему смещаться.

Характеристика

ХвостовикHSK форма A (DIN 69893-1)
Зажимной конус4.5°
Диапазон отверстийØ3 – Ø32 mm
Биение (A)≤ 0.003 mm
БалансировкаG2.5 / 25,000 rpm
СОЖВнутренняя подача СОЖ (форма AD) — выход по центру и через фланец
Артикулы67
БрендMongtec Precision Inc. — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань

Артикулы — размеры в mm

d = отверстие под инструмент · D = диаметр носовой части · D1 = диаметр корпуса · L = установочная длина · L2 = вылет · L1, N, G = данные зажимного винта и балансировочного кольца.

HSK63A — 38 артикулов

АртикулОтверстие Ø dDD1LL2L1NG
HSK63AQSF03Q80KØ315208054---
HSK63AQSF04Q80KØ415208054---
HSK63AQSF05Q80KØ515208054---
HSK63AQSF06Q80KØ62126.580543610M5
HSK63AQSF08Q80KØ82126.580543610M6
HSK63AQSF10Q85KØ102430.585594210M8x1
HSK63AQSF12Q90KØ12243190644710M10x1
HSK63AQSF14Q90KØ14273490644710M10x1
HSK63AQSF16Q95KØ16273495695010M12x1
HSK63AQSF18Q95KØ18334195695010M12x1
HSK63AQSF20Q100KØ203342100745210M16x1
HSK63AQSF25Q115KØ254452.5115895810M16x1
HSK63AQSF32Q120KØ324452.5120946210M16x1
HSK63AQSF03Q120KØ3152012094---
HSK63AQSF04Q120KØ4152012094---
HSK63AQSF05Q120KØ5152012094---
HSK63AQSF06Q120KØ62127120943610M5
HSK63AQSF08Q120KØ82127120943610M6
HSK63AQSF10Q120KØ102432120944210M8x1
HSK63AQSF12Q120KØ122432120944710M10x1
HSK63AQSF14Q120KØ142734120944710M10x1
HSK63AQSF16Q120KØ162734120945010M12x1
HSK63AQSF18Q120KØ183342120945010M12x1
HSK63AQSF20Q120KØ203342120945210M16x1
HSK63AQSF25Q120KØ254452.5120945810M16x1
HSK63AQSF03Q160KØ31525160134---
HSK63AQSF04Q160KØ41525160134---
HSK63AQSF05Q160KØ51525160134---
HSK63AQSF06Q160KØ621321601343610M5
HSK63AQSF08Q160KØ821321601343610M6
HSK63AQSF10Q160KØ1024341601344210M8x1
HSK63AQSF12Q160KØ1224341601344710M10x1
HSK63AQSF14Q160KØ1427421601344710M10x1
HSK63AQSF16Q160KØ1627421601345010M12x1
HSK63AQSF18Q160KØ1833511601345010M12x1
HSK63AQSF20Q160KØ2033511601345210M16x1
HSK63AQSF25Q160KØ254452.51601345810M16x1
HSK63AQSF32Q160KØ324452.51601346210M16x1

HSK100A — 29 артикулов

АртикулОтверстие Ø dDD1LL2L1NG
HSK100AQSF06Q85KØ62126.585563610M5
HSK100AQSF08Q85KØ82126.585563610M6
HSK100AQSF10Q90KØ102430.590614210M8x1
HSK100AQSF12Q95KØ12243195664710M10x1
HSK100AQSF14Q95KØ14273495664710M10x1
HSK100AQSF16Q100KØ162734100715010M12x1
HSK100AQSF18Q100KØ183342100715010M12x1
HSK100AQSF20Q105KØ203342105765210M16x1
HSK100AQSF25Q115KØ254453115865810M16x1
HSK100AQSF32Q120KØ324453120916210M16x1
HSK100AQSF06Q120KØ62127120913610M5
HSK100AQSF08Q120KØ82127120913610M6
HSK100AQSF10Q120KØ102432120914210M8x1
HSK100AQSF12Q120KØ122432120914710M10x1
HSK100AQSF14Q120KØ142734120914710M10x1
HSK100AQSF16Q120KØ162734120915010M12x1
HSK100AQSF18Q120KØ183342120915010M12x1
HSK100AQSF20Q120KØ203342120915210M16x1
HSK100AQSF25Q120KØ254453120915810M16x1
HSK100AQSF06Q160KØ621321601313610M5
HSK100AQSF08Q160KØ821321601313610M6
HSK100AQSF10Q160KØ1024341601314210M8x1
HSK100AQSF12Q160KØ1224341601314710M10x1
HSK100AQSF14Q160KØ1427421601314710M10x1
HSK100AQSF16Q160KØ1627421601315010M12x1
HSK100AQSF18Q160KØ1833511601315010M12x1
HSK100AQSF20Q160KØ2033511601315210M16x1
HSK100AQSF25Q160KØ2544601601315810M16x1
HSK100AQSF32Q160KØ3244601601316210M16x1
Какой артикул подходит для вашего станка?

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.

Отправить данные станка и получить артикул →

Источник: каталог Mongtec Shrink Fit Chuck, Ver 2026.

Для термозажимной оправки нужна установка термозажима. Инструмент меняется с помощью индукционного нагрева, а не вручную. Если у вас её ещё нет, запросите вместе с заявкой линейку установок термозажима Mongtec — оправка и установка включаются в одно коммерческое предложение.

Частые вопросы

Какое биение обеспечивают термозажимные патроны Mongtec HSK-A?

Биение ≤ 0.003 mm, патроны отбалансированы по классу G2.5 при 25 000 rpm. В соединении нет цанги или гайки, поэтому под нагрузкой и на высоких оборотах смещаться нечему.

Какие размеры отверстий доступны в исполнении HSK-A?

Диаметры отверстия от Ø3 до Ø32 mm в 67 опубликованных артикулах, с несколькими установочными длинами для каждого диаметра — выбирайте самую короткую оправку, которая ещё достаёт до обрабатываемого элемента.

Нужна ли специальная установка для их монтажа?

Да. Индукционная установка термозажима нагревает отверстие для освобождения и зажима инструмента. Mongtec поставляет не только оправки, но и установки.

Запросить коммерческое предложение

Сообщите интерфейс шпинделя, используемые диаметры хвостовиков инструмента и требуемый вылет. Габаритные чертежи предоставляются по электронной почте после открытия запроса.

Запросить термозажимные патроны HSK-A →
