Термозажимной патрон удерживает инструмент исключительно за счёт теплового натяга: отверстие нагревается, хвостовик вставляется, и отверстие сжимается на нём. Между инструментом и оправкой нет ни цанги, ни гайки, ни зажимного механизма, поэтому сборка представляет собой единое тонкое тело — наибольшее усилие удержания на единицу диаметра, самый тонкий профиль для глубоких полостей и отсутствие вращающихся деталей, способных разбалансироваться на высоких оборотах.
Именно поэтому термозажим доминирует в высокоскоростной обработке: биение ≤ 0.003 mm и балансировка G2.5 при 25 000 rpm достижимы, потому что в соединении нечему смещаться.
| Хвостовик | HSK форма E (DIN 69893-5, симметричный, для высоких скоростей) |
|---|---|
| Зажимной конус | 4.5° |
| Диапазон отверстий | Ø3 – Ø32 mm |
| Биение (A) | ≤ 0.003 mm |
| Балансировка | G2.5 / 25,000 rpm |
| СОЖ | Форма AD (через шпиндель) |
| Артикулы | 50 |
| Бренд | Mongtec Precision Inc. — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань |

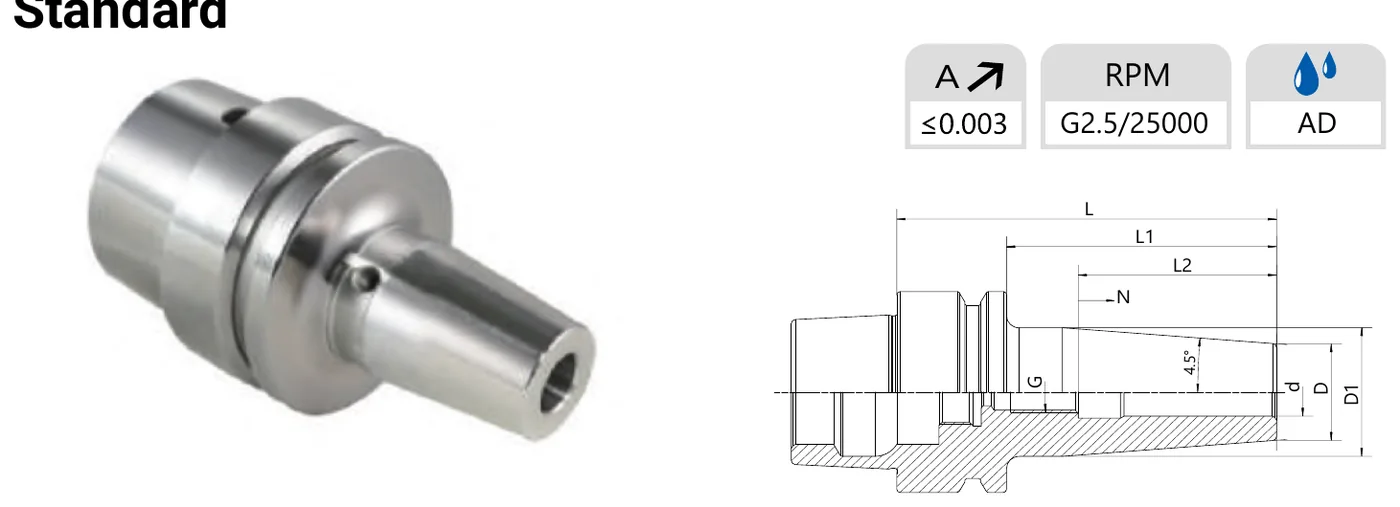

d = отверстие под инструмент · D = диаметр носовой части · D1 = диаметр корпуса · L = установочная длина · L2 = вылет · L1, N, G = данные зажимного винта и балансировочного кольца.
| Артикул | Отверстие Ø d | D | D1 | L | L2 | L1 | N | G |
|---|---|---|---|---|---|---|---|---|
| HSK25EQSF06Q50 | Ø6 | 15 | 19 | 50 | 40 | 36 | 5 | M5 |
| Артикул | Отверстие Ø d | D | D1 | L | L2 | L1 | N | G |
|---|---|---|---|---|---|---|---|---|
| HSK32EQSF03Q60 | Ø3 | 15 | 20 | 60 | 40 | - | - | - |
| HSK32EQSF04Q60 | Ø4 | 15 | 20 | 60 | 40 | - | - | - |
| HSK32EQSF05Q60 | Ø5 | 15 | 20 | 60 | 40 | - | - | - |
| HSK32EQSF06Q70 | Ø6 | 20 | 26 | 70 | 50 | 36 | 10 | M5 |
| HSK32EQSF08Q70 | Ø8 | 20 | 26 | 70 | 50 | 36 | 10 | M6 |
| HSK32EQSF10Q70 | Ø10 | 24 | 29 | 70 | 50 | 42 | 10 | M8x1 |
| HSK32EQSF12Q70 | Ø12 | 24 | 29 | 70 | 50 | 47 | 10 | M10x1 |
| Артикул | Отверстие Ø d | D | D1 | L | L2 | L1 | N | G |
|---|---|---|---|---|---|---|---|---|
| HSK40EQSF03Q60 | Ø3 | 15 | 20 | 60 | 40 | - | - | - |
| HSK40EQSF04Q60 | Ø4 | 15 | 20 | 60 | 40 | - | - | - |
| HSK40EQSF05Q60 | Ø5 | 15 | 20 | 60 | 40 | - | - | - |
| HSK40EQSF06Q65 | Ø6 | 21 | 27 | 65 | 45 | 36 | 10 | M5 |
| HSK40EQSF08Q65 | Ø8 | 21 | 27 | 65 | 45 | 36 | 10 | M6 |
| HSK40EQSF10Q65 | Ø10 | 24 | 30 | 65 | 45 | 42 | 10 | M8x1 |
| HSK40EQSF12Q65 | Ø12 | 24 | 30 | 65 | 45 | 47 | 10 | M10x1 |
| HSK40EQSF03Q80 | Ø3 | 15 | 20 | 80 | 60 | - | - | - |
| HSK40EQSF04Q80 | Ø4 | 15 | 20 | 80 | 60 | - | - | - |
| HSK40EQSF05Q80 | Ø5 | 15 | 20 | 80 | 60 | - | - | - |
| HSK40EQSF06Q80 | Ø6 | 21 | 27 | 80 | 60 | 36 | 10 | M5 |
| HSK40EQSF08Q80 | Ø8 | 21 | 27 | 80 | 60 | 36 | 10 | M6 |
| HSK40EQSF10Q80 | Ø10 | 24 | 32 | 80 | 60 | 42 | 10 | M8x1 |
| HSK40EQSF12Q90 | Ø12 | 24 | 32 | 90 | 70 | 47 | 10 | M10x1 |
| HSK40EQSF16Q90 | Ø16 | 27 | 34 | 90 | 70 | 50 | 10 | M12x1 |
| HSK40EQSF03Q120 | Ø3 | 15 | 20 | 120 | 100 | - | - | - |
| HSK40EQSF04Q120 | Ø4 | 15 | 20 | 120 | 100 | - | - | - |
| HSK40EQSF05Q120 | Ø5 | 15 | 20 | 120 | 100 | - | - | - |
| HSK40EQSF06Q120 | Ø6 | 21 | 27 | 120 | 100 | 36 | 10 | M5 |
| HSK40EQSF08Q120 | Ø8 | 21 | 27 | 120 | 100 | 36 | 10 | M6 |
| HSK40EQSF10Q120 | Ø10 | 24 | 32 | 120 | 100 | 42 | 10 | M8x1 |
| HSK40EQSF12Q120 | Ø12 | 24 | 32 | 120 | 100 | 47 | 10 | M10x1 |
| Артикул | Отверстие Ø d | D | D1 | L | L2 | L1 | N | G |
|---|---|---|---|---|---|---|---|---|
| HSK50EQSF03Q80 | Ø3 | 15 | 20 | 80 | 54 | - | - | - |
| HSK50EQSF04Q80 | Ø4 | 15 | 20 | 80 | 54 | - | - | - |
| HSK50EQSF05Q80 | Ø5 | 15 | 20 | 80 | 54 | - | - | - |
| HSK50EQSF06Q80 | Ø6 | 21 | 27 | 80 | 54 | 36 | 10 | M5 |
| HSK50EQSF08Q80 | Ø8 | 21 | 27 | 80 | 54 | 36 | 10 | M6 |
| HSK50EQSF10Q85 | Ø10 | 24 | 32 | 85 | 59 | 42 | 10 | M8x1 |
| HSK50EQSF12Q90 | Ø12 | 24 | 32 | 90 | 64 | 47 | 10 | M10x1 |
| HSK50EQSF14Q90 | Ø14 | 27 | 34 | 90 | 64 | 47 | 10 | M10x1 |
| HSK50EQSF16Q95 | Ø16 | 27 | 34 | 95 | 69 | 50 | 10 | M12x1 |
| HSK50EQSF18Q95 | Ø18 | 33 | 41 | 95 | 69 | 50 | 10 | M12x1 |
| HSK50EQSF20Q100 | Ø20 | 33 | 41 | 100 | 74 | 52 | 10 | M16x1 |
| Артикул | Отверстие Ø d | D | D1 | L | L2 | L1 | N | G |
|---|---|---|---|---|---|---|---|---|
| HSK63EQSF06Q90 | Ø6 | 21 | 27 | 90 | 64 | 36 | 10 | M5 |
| HSK63EQSF08Q90 | Ø8 | 21 | 27 | 90 | 64 | 36 | 10 | M6 |
| HSK63EQSF10Q90 | Ø10 | 24 | 32 | 90 | 64 | 42 | 10 | M8x1 |
| HSK63EQSF12Q90 | Ø12 | 24 | 32 | 90 | 64 | 47 | 10 | M10x1 |
| HSK63EQSF14Q90 | Ø14 | 27 | 34 | 90 | 64 | 47 | 10 | M10x1 |
| HSK63EQSF16Q95 | Ø16 | 27 | 34 | 95 | 69 | 50 | 10 | M12x1 |
| HSK63EQSF18Q95 | Ø18 | 33 | 42 | 95 | 69 | 50 | 10 | M12x1 |
| HSK63EQSF20Q100 | Ø20 | 33 | 42 | 100 | 74 | 52 | 10 | M16x1 |
| HSK63EQSF25Q115 | Ø25 | 44 | 53 | 115 | 89 | 58 | 10 | M16x1 |
Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.
Отправить данные станка и получить артикул →Источник: каталог Mongtec Shrink Fit Chuck, Ver 2026.
Биение ≤ 0.003 mm, патроны отбалансированы по классу G2.5 при 25 000 rpm. В соединении нет цанги или гайки, поэтому под нагрузкой и на высоких оборотах смещаться нечему.
Диаметры отверстия от Ø3 до Ø32 mm в 50 опубликованных артикулах, с несколькими установочными длинами для каждого диаметра — выбирайте самую короткую оправку, которая ещё достаёт до обрабатываемого элемента.
Да. Индукционная установка термозажима нагревает отверстие для освобождения и зажима инструмента. Mongtec поставляет не только оправки, но и установки.
Сообщите интерфейс шпинделя, используемые диаметры хвостовиков инструмента и требуемый вылет. Габаритные чертежи предоставляются по электронной почте после открытия запроса.
