Термозажимные патроны Mongtec HSK-F

44 артикула с хвостовиком HSK форма F (DIN 69893-6, симметричный, для обработки древесины / высоких скоростей), посадочное отверстие Ø3–32 mm, зажимной конус 4.5°. Биение ≤ 0.003 mm, балансировка G2.5 / 25 000 rpm, подача СОЖ по форме AD. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

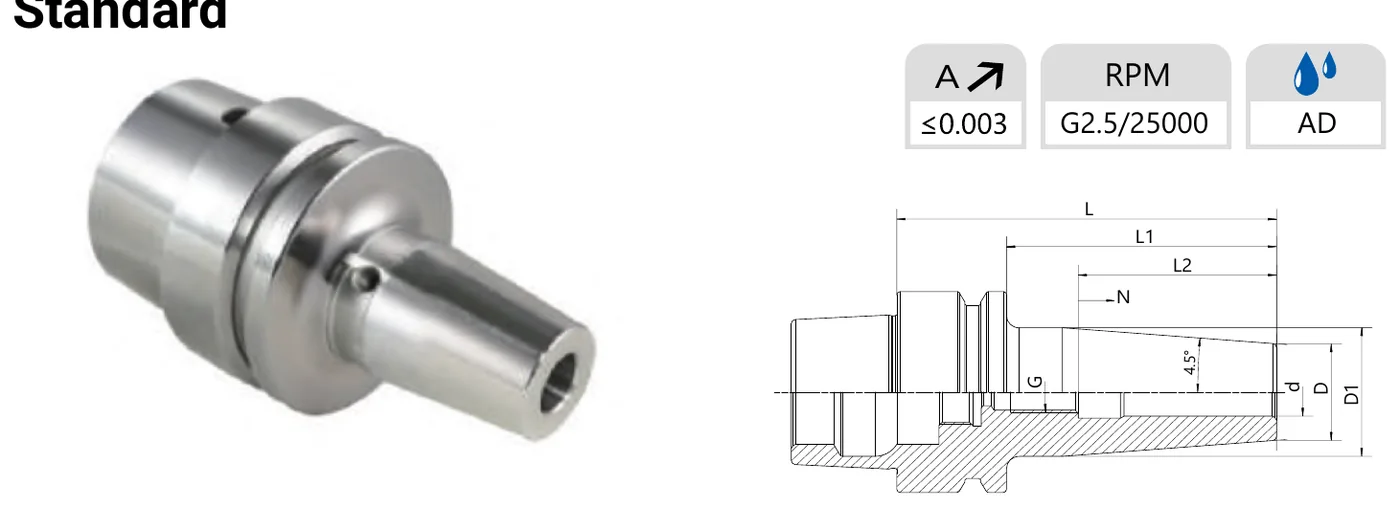

Термозажимные патроны Mongtec HSK-F — чертёж с размерами
Чертёж с размерами из каталога Mongtec. Буквенные обозначения размеров соответствуют столбцам таблицы ниже. Эта страница каталога также охватывает HSK63FQSF03-90, HSK63FQSF05-90.

Почему термозажим

Термозажимной патрон удерживает инструмент исключительно за счёт теплового натяга: отверстие нагревается, хвостовик вставляется, и отверстие сжимается на нём. Между инструментом и оправкой нет ни цанги, ни гайки, ни зажимного механизма, поэтому сборка представляет собой единое тонкое тело — наибольшее усилие удержания на единицу диаметра, самый тонкий профиль для глубоких полостей и отсутствие вращающихся деталей, способных разбалансироваться на высоких оборотах.

Именно поэтому термозажим доминирует в высокоскоростной обработке: биение ≤ 0.003 mm и балансировка G2.5 при 25 000 rpm достижимы, потому что в соединении нечему смещаться.

Характеристика

ХвостовикHSK форма F (DIN 69893-6, симметричный, для обработки древесины / высоких скоростей)
Зажимной конус4.5°
Диапазон отверстийØ3 – Ø32 mm
Биение (A)≤ 0.003 mm
БалансировкаG2.5 / 25,000 rpm
СОЖФорма AD (через шпиндель)
Артикулы44
БрендMongtec Precision Inc. — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань

Артикулы — размеры в mm

d = отверстие под инструмент · D = диаметр носовой части · D1 = диаметр корпуса · L = установочная длина · L2 = вылет · L1, N, G = данные зажимного винта и балансировочного кольца.

HSK40F — 12 артикулов

АртикулОтверстие Ø dDD1LL2L1NG
HSK40FQSF03Q60Ø315206040---
HSK40FQSF04Q60Ø415206040---
HSK40FQSF05Q60Ø515206040---
HSK40FQSF06Q65Ø621276545365M5
HSK40FQSF08Q65Ø821276545365M6
HSK40FQSF10Q65Ø1024316545425M8x1
HSK40FQSF12Q65Ø1224316545425M10x1
HSK40FQSF06Q80Ø6212780603610M5
HSK40FQSF08Q80Ø8212780603610M6
HSK40FQSF10Q80Ø10243280604210M8x1
HSK40FQSF12Q90Ø12243290704710M10x1
HSK40FQSF16Q90Ø16273490705010M12x1

HSK63F — 32 артикула

АртикулОтверстие Ø dDD1LL2L1NG
HSK63FQSF04Q90Ø415209054---
HSK63FQSF06Q90Ø6212790643610M5
HSK63FQSF08Q90Ø8212790643610M6
HSK63FQSF10Q90Ø10243290644210M8x1
HSK63FQSF12Q90Ø12243290644710M10x1
HSK63FQSF14Q95Ø14273495694710M10x1
HSK63FQSF16Q95Ø16273495695010M12x1
HSK63FQSF18Q95Ø18334295695010M12x1
HSK63FQSF20Q100Ø203342100745210M16x1
HSK63FQSF25Q115Ø253642115895810M16x1
HSK63FQSF03Q120Ø3152012094---
HSK63FQSF04Q120Ø4152012094---
HSK63FQSF05Q120Ø5152012094---
HSK63FQSF06Q120Ø62127120943610M5
HSK63FQSF08Q120Ø82127120943610M6
HSK63FQSF10Q120Ø102432120944210M8x1
HSK63FQSF12Q120Ø122432120944710M10x1
HSK63FQSF14Q120Ø142734120944710M10x1
HSK63FQSF16Q120Ø162734120945010M12x1
HSK63FQSF18Q120Ø183342120945010M12x1
HSK63FQSF20Q120Ø203342120945210M16x1
HSK63FQSF03Q160Ø31527160134---
HSK63FQSF04Q160Ø41527160134---
HSK63FQSF05Q160Ø51527160134---
HSK63FQSF06Q160Ø621321601343610M5
HSK63FQSF08Q160Ø821321601343610M6
HSK63FQSF10Q160Ø1024341601344210M8x1
HSK63FQSF12Q160Ø1224341601344710M10x1
HSK63FQSF14Q160Ø1427421601344710M10x1
HSK63FQSF16Q160Ø1627421601345010M12x1
HSK63FQSF18Q160Ø1833511601345010M12x1
HSK63FQSF20Q160Ø2033511601345210M16x1
Какой артикул подходит для вашего станка?

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.

Отправить данные станка и получить артикул →

Источник: каталог Mongtec Shrink Fit Chuck, Ver 2026.

Для термозажимной оправки нужна установка термозажима. Инструмент меняется с помощью индукционного нагрева, а не вручную. Если у вас её ещё нет, запросите вместе с заявкой линейку установок термозажима Mongtec — оправка и установка включаются в одно коммерческое предложение.

Частые вопросы

Какое биение обеспечивают термозажимные патроны Mongtec HSK-F?

Биение ≤ 0.003 mm, патроны отбалансированы по классу G2.5 при 25 000 rpm. В соединении нет цанги или гайки, поэтому под нагрузкой и на высоких оборотах смещаться нечему.

Какие размеры отверстий доступны в исполнении HSK-F?

Диаметры отверстия от Ø3 до Ø32 mm в 44 опубликованных артикулах, с несколькими установочными длинами для каждого диаметра — выбирайте самую короткую оправку, которая ещё достаёт до обрабатываемого элемента.

Нужна ли специальная установка для их монтажа?

Да. Индукционная установка термозажима нагревает отверстие для освобождения и зажима инструмента. Mongtec поставляет не только оправки, но и установки.
