Термозажимные патроны Mongtec SK — с внутренней подачей СОЖ

Q: Какое биение обеспечивают термозажимные патроны Mongtec SK?

Биение ≤ 0.003 mm при 3×D, патроны отбалансированы по классу G2.5 при 25 000 rpm — именно поэтому термозажим является первым выбором для высокоскоростной обработки и обработки глубоких полостей.

Q: Нужна ли специальная установка для их монтажа?

Да — индукционная установка термозажима нагревает отверстие для освобождения и зажима инструмента. Mongtec поставляет не только оправки, но и установки; запросите линейку установок термозажима вместе с заявкой.

58 артикулов с хвостовиком SK / DIN 69871 (ISO 7/24), посадочное отверстие Ø3–32 mm, зажимной конус 4.5°, с внутренней подачей СОЖ. Биение ≤ 0.003 mm, балансировка G2.5 / 25 000 rpm, подача СОЖ по форме AD. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

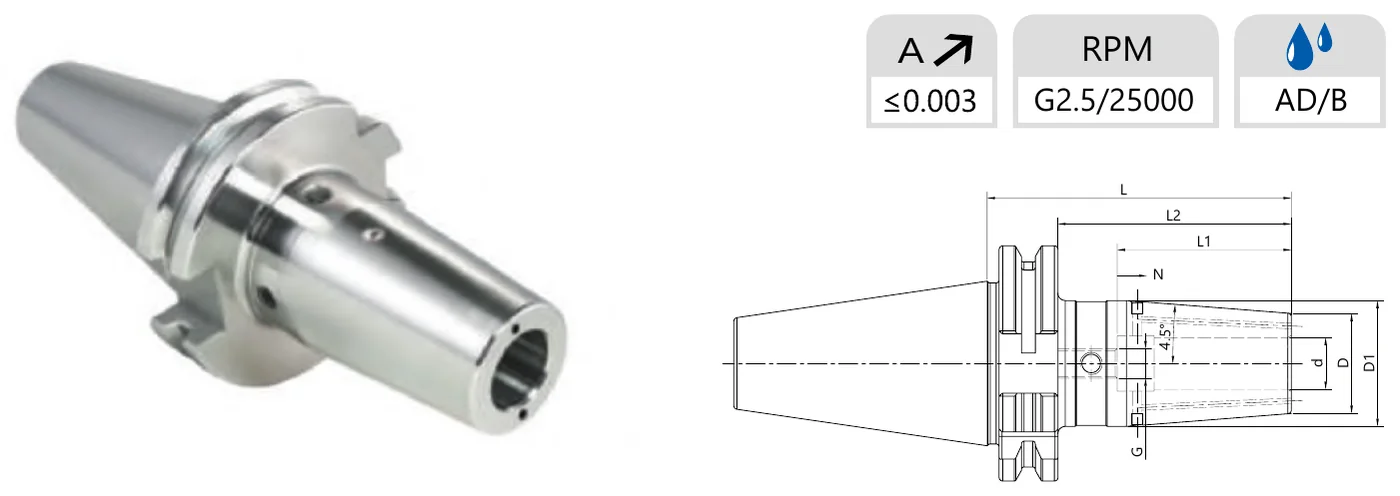

Термозажимные патроны Mongtec SK — с внутренней подачей СОЖ — чертёж с размерами — Чертёж с размерами из каталога Mongtec. Буквенные обозначения размеров соответствуют столбцам таблицы ниже.

Почему термозажим

Термозажимной патрон удерживает инструмент исключительно за счёт теплового натяга: отверстие нагревается, хвостовик вставляется, и отверстие сжимается на нём. Между инструментом и оправкой нет ни цанги, ни гайки, ни зажимного механизма, поэтому сборка представляет собой единое тонкое тело — наибольшее усилие удержания на единицу диаметра, самый тонкий профиль для глубоких полостей и отсутствие вращающихся деталей, способных разбалансироваться на высоких оборотах.

Именно поэтому термозажим доминирует в высокоскоростной обработке: биение ≤ 0.003 mm и балансировка G2.5 при 25 000 rpm достижимы, потому что в соединении нечему смещаться.

Характеристика

Хвостовик	SK / DIN 69871 (ISO 7/24)
Зажимной конус	4.5°
Диапазон отверстий	Ø3 – Ø32 mm
Биение (A)	≤ 0.003 mm
Балансировка	G2.5 / 25,000 rpm
СОЖ	Внутренняя подача СОЖ (форма AD) — выход по центру и через фланец
Артикулы	58
Бренд	Mongtec Precision Inc. — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань

Артикулы — размеры в mm

d = отверстие под инструмент · D = диаметр носовой части · D1 = диаметр корпуса · L = установочная длина · L2 = вылет · L1, N, G = данные зажимного винта и балансировочного кольца.

SK40 — 29 артикулов

Артикул	Отверстие Ø d	D	D1	L	L2	L1	N	G
SK40QSF03Q80K	Ø3	15	20	80	60.9	-	-	-
SK40QSF04Q80K	Ø4	15	20	80	60.9	-	-	-
SK40QSF05Q80K	Ø5	15	20	80	60.9	-	-	-
SK40QSF06Q80K	Ø6	21	27	80	60.9	36	10	M5
SK40QSF08Q80K	Ø8	21	27	80	60.9	36	10	M6
SK40QSF10Q80K	Ø10	24	32	80	60.9	42	10	M8x1
SK40QSF12Q80K	Ø12	24	32	80	60.9	47	10	M10x1
SK40QSF14Q80K	Ø14	27	34	80	60.9	47	10	M10x1
SK40QSF16Q80K	Ø16	27	34	80	60.9	50	10	M12x1
SK40QSF18Q80K	Ø18	33	42	80	60.9	50	10	M12x1
SK40QSF20Q80K	Ø20	33	42	80	60.9	52	10	M16x1
SK40QSF25Q100K	Ø25	44	50	100	80.9	58	10	M16x1
SK40QSF32Q100K	Ø32	44	50	100	80.9	62	10	M16x1
SK40QSF06Q120K	Ø6	21	27	120	100.9	36	10	M5
SK40QSF08Q120K	Ø8	21	27	120	100.9	36	10	M6
SK40QSF10Q120K	Ø10	24	32	120	100.9	42	10	M8x1
SK40QSF12Q120K	Ø12	24	32	120	100.9	47	10	M10x1
SK40QSF14Q120K	Ø14	27	34	120	100.9	47	10	M10x1
SK40QSF16Q120K	Ø16	27	34	120	100.9	50	10	M12x1
SK40QSF18Q120K	Ø18	33	42	120	100.9	50	10	M12x1
SK40QSF20Q120K	Ø20	33	42	120	100.9	52	10	M16x1
SK40QSF06Q160K	Ø6	21	32	160	140.9	36	10	M5
SK40QSF08Q160K	Ø8	21	32	160	140.9	36	10	M6
SK40QSF10Q160K	Ø10	24	34	160	140.9	42	10	M8x1
SK40QSF12Q160K	Ø12	24	34	160	140.9	47	10	M10x1
SK40QSF14Q160K	Ø14	27	42	160	140.9	47	10	M10x1
SK40QSF16Q160K	Ø16	27	42	160	140.9	50	10	M12x1
SK40QSF18Q160K	Ø18	33	50	160	140.9	50	10	M12x1
SK40QSF20Q160K	Ø20	33	50	160	140.9	52	10	M16x1

SK50 — 29 артикулов

Артикул	Отверстие Ø d	D	D1	L	L2	L1	N	G
SK50QSF06Q80K	Ø6	21	27	80	60.9	36	10	M5
SK50QSF08Q80K	Ø8	21	27	80	60.9	36	10	M6
SK50QSF10Q80K	Ø10	24	32	80	60.9	42	10	M8x1
SK50QSF12Q80K	Ø12	24	32	80	60.9	47	10	M10x1
SK50QSF14Q80K	Ø14	27	34	80	60.9	47	10	M10x1
SK50QSF16Q80K	Ø16	27	34	80	60.9	50	10	M12x1
SK50QSF18Q80K	Ø18	33	42	80	60.9	50	10	M12x1
SK50QSF20Q80K	Ø20	33	42	80	60.9	52	10	M16x1
SK50QSF32Q90K	Ø32	44	53	90	70.9	62	10	M16x1
SK50QSF06Q120K	Ø6	21	27	120	100.9	36	10	M5
SK50QSF08Q120K	Ø8	21	27	120	100.9	36	10	M6
SK50QSF10Q120K	Ø10	24	32	120	100.9	42	10	M8x1
SK50QSF12Q120K	Ø12	24	32	120	100.9	47	10	M10x1
SK50QSF14Q120K	Ø14	27	34	120	100.9	47	10	M10x1
SK50QSF16Q120K	Ø16	27	34	120	100.9	50	10	M12x1
SK50QSF18Q120K	Ø18	33	42	120	100.9	50	10	M12x1
SK50QSF20Q120K	Ø20	33	42	120	100.9	52	10	M16x1
SK50QSF25Q120K	Ø25	44	53	120	100.9	58	10	M16x1
SK50QSF32Q120K	Ø32	44	53	120	100.9	62	10	M16x1
SK50QSF06Q160K	Ø6	21	32	160	140.9	36	10	M5
SK50QSF08Q160K	Ø8	21	32	160	140.9	36	10	M6
SK50QSF10Q160K	Ø10	24	34	160	140.9	42	10	M8x1
SK50QSF12Q160K	Ø12	24	34	160	140.9	47	10	M10x1
SK50QSF14Q160K	Ø14	27	42	160	140.9	47	10	M10x1
SK50QSF16Q160K	Ø16	27	42	160	140.9	50	10	M12x1
SK50QSF18Q160K	Ø18	33	51	160	140.9	50	10	M12x1
SK50QSF20Q160K	Ø20	33	51	160	140.9	52	10	M16x1
SK50QSF25Q160K	Ø25	44	60	160	140.9	58	10	M16x1
SK50QSF32Q160K	Ø32	44	60	160	140.9	62	10	M16x1

Какой артикул подходит для вашего станка?

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.

Отправить данные станка и получить артикул →

Источник: каталог Mongtec Shrink Fit Chuck, Ver 2026.

Для термозажимной оправки нужна установка термозажима. Инструмент меняется с помощью индукционного нагрева, а не вручную. Если у вас её ещё нет, запросите вместе с заявкой линейку установок термозажима Mongtec — оправка и установка включаются в одно коммерческое предложение.

Частые вопросы

Какое биение обеспечивают термозажимные патроны Mongtec SK?

Биение ≤ 0.003 mm, патроны отбалансированы по классу G2.5 при 25 000 rpm. В соединении нет цанги или гайки, поэтому под нагрузкой и на высоких оборотах смещаться нечему.

Какие размеры отверстий доступны в исполнении SK?

Диаметры отверстия от Ø3 до Ø32 mm в 58 опубликованных артикулах, с несколькими установочными длинами для каждого диаметра — выбирайте самую короткую оправку, которая ещё достаёт до обрабатываемого элемента.

Нужна ли специальная установка для их монтажа?

Да. Индукционная установка термозажима нагревает отверстие для освобождения и зажима инструмента. Mongtec поставляет не только оправки, но и установки.

Запросить коммерческое предложение

Сообщите интерфейс шпинделя, используемые диаметры хвостовиков инструмента и требуемый вылет. Габаритные чертежи предоставляются по электронной почте после открытия запроса.

Запросить термозажимные патроны SK →
