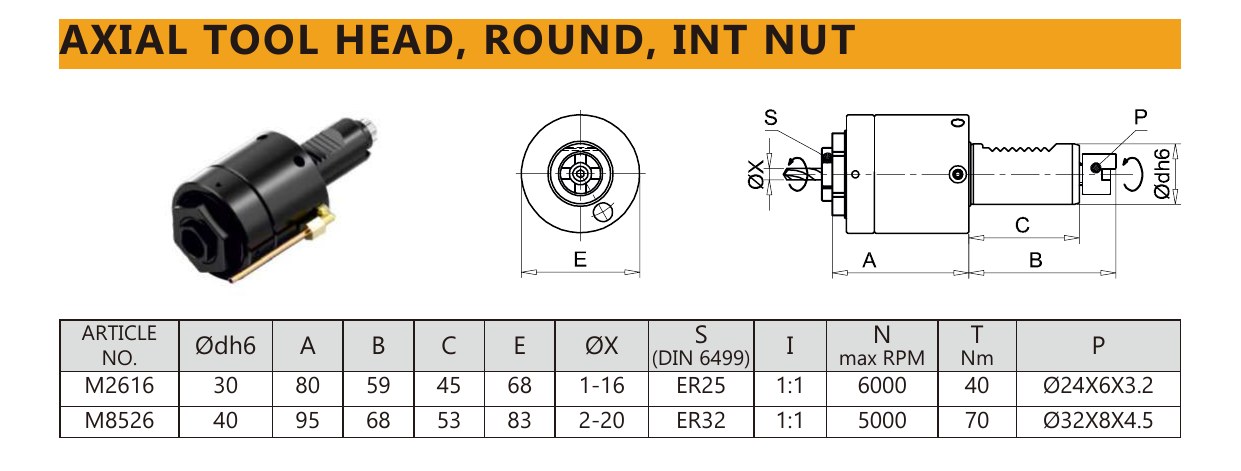

M2616 là đầu kẹp dao động lực hướng trục (0°) của Mongtec, chế tạo cho giao diện đài dao VDI30. Các giá trị dưới đây là số liệu Mongtec công bố cho mã sản phẩm này; mức độ phù hợp thực tế với tezgah của bạn được xác nhận bằng bản vẽ đài dao khi báo giá.
Mongtec Precision Inc. là thương hiệu Đài Loan; thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan. Mỗi đầu kẹp dao động lực đều xuất xưởng kèm phiếu kiểm tra riêng.
| Mã sản phẩm | M2616 |
|---|---|
| Giao diện mâm dao | VDI30 — VDI theo DIN 69880 (chuôi trụ) |
| Cấu hình | Đầu dao hướng trục, thân vuông |
| Hướng gá | Axial |
| Hệ collet | ER25 |
| Tỉ số truyền | 1:1 |
| Tốc độ trục chính tối đa | 6,000 rpm |
| Mô-men xoắn tối đa | 40 Nm |
| Thương hiệu | Mongtec Precision Inc. — thương hiệu Đài Loan, thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan |
| Chuôi Ø dh6 | 30 |
|---|---|
| A | 80 |
| B | 59 |
| C | 45 |
| E | 68 |
| Phạm vi kẹp Ø X | 1-16 |
| Then dẫn động P | Ø24X6X3.2 |
| Mã sản phẩm | Collet | Tỉ số truyền | Tốc độ tối đa | Mô-men xoắn |
|---|---|---|---|---|
| M4416 | ER20 | 1:1 | 6000 rpm | 20 Nm |
| M4216 | ER25 | 1:1 | 6000 rpm | 20 Nm |
| M7516 | ER25 | 1:1 | 6000 rpm | 40 Nm |
| M6016 | ER20 | 1:1 | 6000 rpm | 40 Nm |
| M1116 | ER25 | 1:1 | 6000 rpm | 40 Nm |
| M8916 | ER32 | 1:1 | 6000 rpm | 45 Nm |
| M2216 | ER25 | 1:1 | 6000 rpm | 40 Nm |
| M7116 | ER25 | 1:1 | 6000 rpm | 40 Nm |
| M2016 | ER20 | 1:1 | 6000 rpm | 40 Nm |
| M2116 | ER25 | 1:1 | 6000 rpm | 40 Nm |
