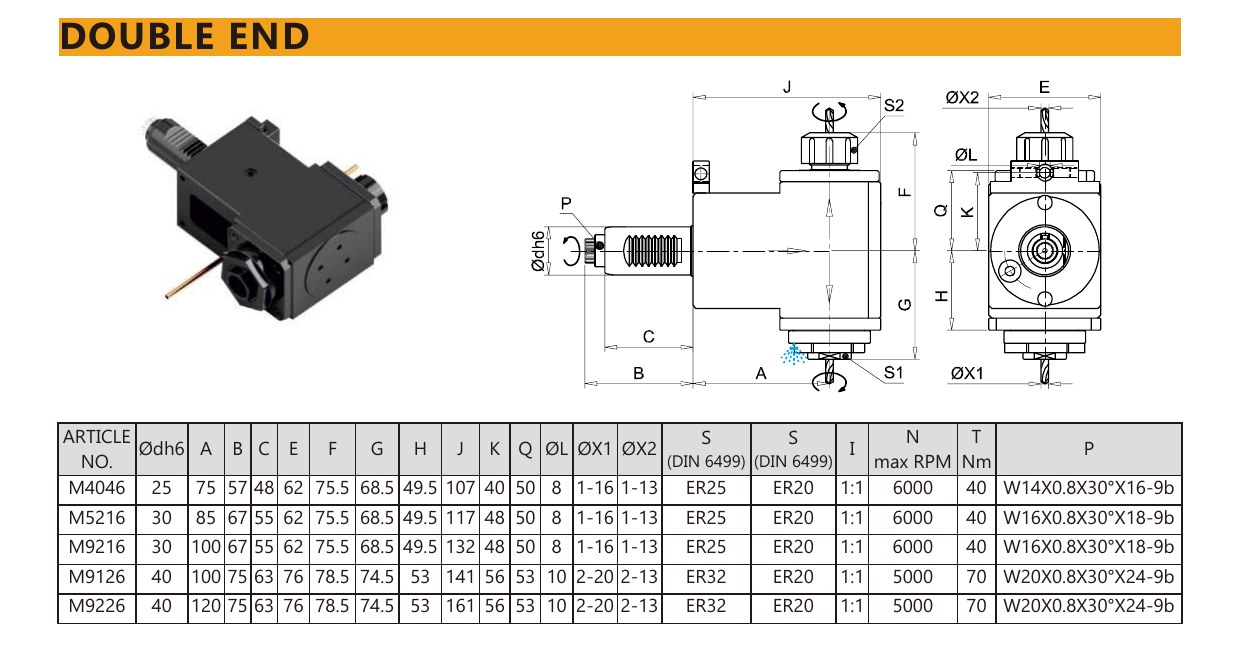

M4046 là đầu kẹp dao động lực của Mongtec, chế tạo cho giao diện đài dao VDI25. Các giá trị dưới đây là số liệu Mongtec công bố cho mã sản phẩm này; mức độ phù hợp thực tế với tezgah của bạn được xác nhận bằng bản vẽ đài dao khi báo giá.
Mongtec Precision Inc. là thương hiệu Đài Loan; thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan. Mỗi đầu kẹp dao động lực đều xuất xưởng kèm phiếu kiểm tra riêng.
| Mã sản phẩm | M4046 |
|---|---|
| Giao diện mâm dao | VDI25 — VDI theo DIN 69880 (chuôi trụ) |
| Cấu hình | Đầu kẹp dao động lực VDI |
| Hướng gá | Driven |
| Hệ collet | ER25 |
| Tỉ số truyền | 1:1 |
| Tốc độ trục chính tối đa | 6,000 rpm |
| Mô-men xoắn tối đa | 40 Nm |
| Thương hiệu | Mongtec Precision Inc. — thương hiệu Đài Loan, thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan |
| Chuôi Ø dh6 | 25 |
|---|---|
| A | 75 |
| B | 57 |
| C | 48 |
| E | 62 |
| F | 75.5 |
| G | 68.5 |
| H | 49.5 |
| J | 107 |
| K | 40 |
| Q | 50 |
| Ø L | 8 |
| Phạm vi kẹp Ø X1 | 1-16 |
| Phạm vi kẹp Ø X2 | 1-13 |
| Then dẫn động P | W14X0.8X30°X16-9b |
| Mã sản phẩm | Collet | Tỉ số truyền | Tốc độ tối đa | Mô-men xoắn |
|---|---|---|---|---|
| M9046 | — | — | — | — |
