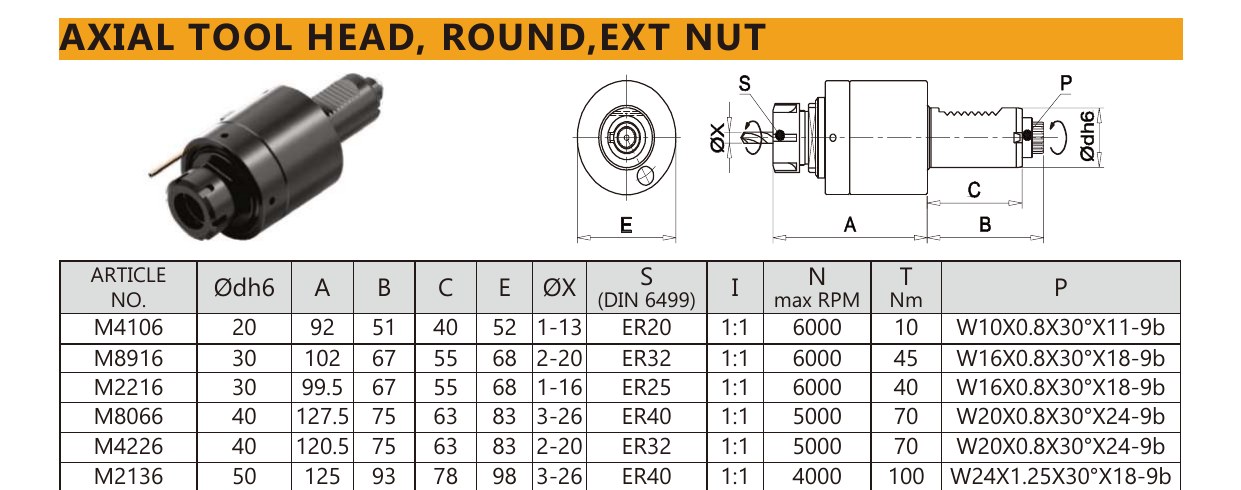

M4226 là đầu kẹp dao động lực hướng trục (0°) của Mongtec, chế tạo cho giao diện đài dao VDI40. Các giá trị dưới đây là số liệu Mongtec công bố cho mã sản phẩm này; mức độ phù hợp thực tế với tezgah của bạn được xác nhận bằng bản vẽ đài dao khi báo giá.
Mongtec Precision Inc. là thương hiệu Đài Loan; thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan. Mỗi đầu kẹp dao động lực đều xuất xưởng kèm phiếu kiểm tra riêng.
| Mã sản phẩm | M4226 |
|---|---|
| Giao diện mâm dao | VDI40 — VDI theo DIN 69880 (chuôi trụ) |
| Cấu hình | Đầu dao hướng trục, thân vuông |
| Hướng gá | Axial |
| Hệ collet | ER32 |
| Tỉ số truyền | 1:1 |
| Tốc độ trục chính tối đa | 5,000 rpm |
| Mô-men xoắn tối đa | 70 Nm |
| Thương hiệu | Mongtec Precision Inc. — thương hiệu Đài Loan, thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan |
| Chuôi Ø dh6 | 40 |
|---|---|
| A | 120.5 |
| B | 75 |
| C | 63 |
| E | 83 |
| Phạm vi kẹp Ø X | 2-20 |
| Then dẫn động P | W20X0.8X30°X24-9b |
| Mã sản phẩm | Collet | Tỉ số truyền | Tốc độ tối đa | Mô-men xoắn |
|---|---|---|---|---|
| M8526 | ER32 | 1:1 | 5000 rpm | 70 Nm |
| M2826 | ER32 | 1:1 | 5000 rpm | 70 Nm |
| M6326 | ER32 | 1:1 | 5000 rpm | 70 Nm |
| M4526 | ER32 | 1:1 | 5000 rpm | 70 Nm |
| M7026 | ER32 | 1:1 | 5000 rpm | 70 Nm |
| M8066 | ER40 | 1:1 | 5000 rpm | 70 Nm |
| M6226 | ER32 | 1:1 | 5000 rpm | 70 Nm |
| M1126 | ER32 | 1:1 | 5000 rpm | 70 Nm |
