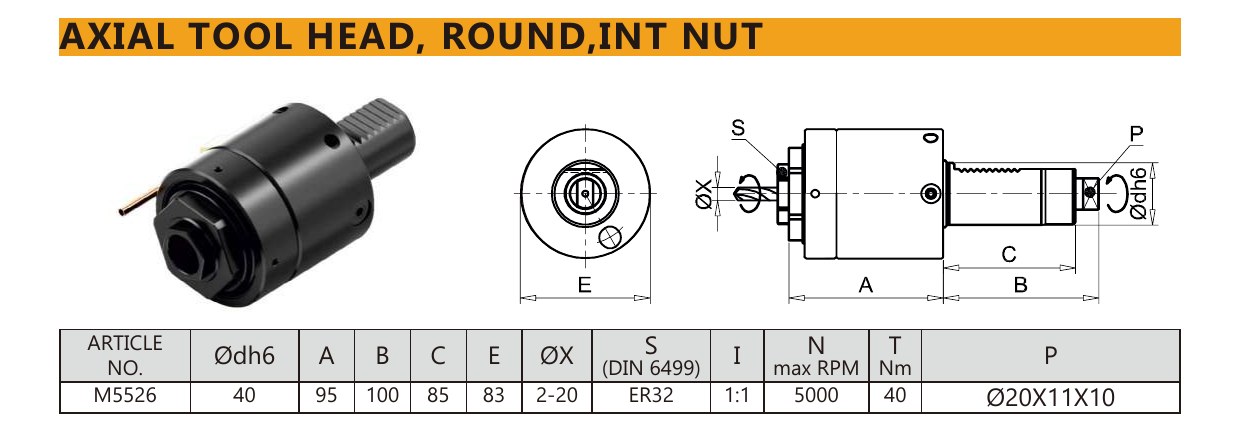

M5526 là đầu kẹp dao động lực hướng trục (0°) của Mongtec, chế tạo cho giao diện đài dao VDI40. Các giá trị dưới đây là số liệu Mongtec công bố cho mã sản phẩm này; mức độ phù hợp thực tế với tezgah của bạn được xác nhận bằng bản vẽ đài dao khi báo giá.
Mongtec Precision Inc. là thương hiệu Đài Loan; thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan. Mỗi đầu kẹp dao động lực đều xuất xưởng kèm phiếu kiểm tra riêng.
| Mã sản phẩm | M5526 |
|---|---|
| Giao diện mâm dao | VDI40 — VDI theo DIN 69880 (chuôi trụ) |
| Cấu hình | Đầu dao hướng trục, thân tròn, đai ốc trong |
| Hướng gá | Axial |
| Hệ collet | ER32 |
| Tỉ số truyền | 1:1 |
| Tốc độ trục chính tối đa | 5,000 rpm |
| Mô-men xoắn tối đa | 40 Nm |
| Thương hiệu | Mongtec Precision Inc. — thương hiệu Đài Loan, thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan |
| Chuôi Ø dh6 | 40 |
|---|---|
| A | 95 |
| B | 100 |
| C | 85 |
| E | 83 |
| Phạm vi kẹp Ø X | 2-20 |
| Then dẫn động P | Ø20X11X10 |
| Mã sản phẩm | Collet | Tỉ số truyền | Tốc độ tối đa | Mô-men xoắn |
|---|---|---|---|---|
| M2426 | ER32 | 1:1 | 5000 rpm | 70 Nm |
| M9426 | ER32 | 1:1 | 5000 rpm | 50 Nm |
| M4426 | ER32 | 1:1 | 5000 rpm | 50 Nm |
| M8426 | ER32 | 1:1 | 5000 rpm | 50 Nm |
| M6726 | ER32 | 2:1 | 6000 rpm | 40 Nm |
| M6626 | ER32 | 2:1 | 6000 rpm | 40 Nm |
| M7726 | ER32 | 2:1 | 6000 rpm | 40 Nm |
| M3426 | ER32 | 1:1 | 5000 rpm | 50 Nm |
| M6526 | ER32 | 1:1 | 5000 rpm | 50 Nm |
| M1826 | ER32 | 1:1 | 5000 rpm | 70 Nm |
