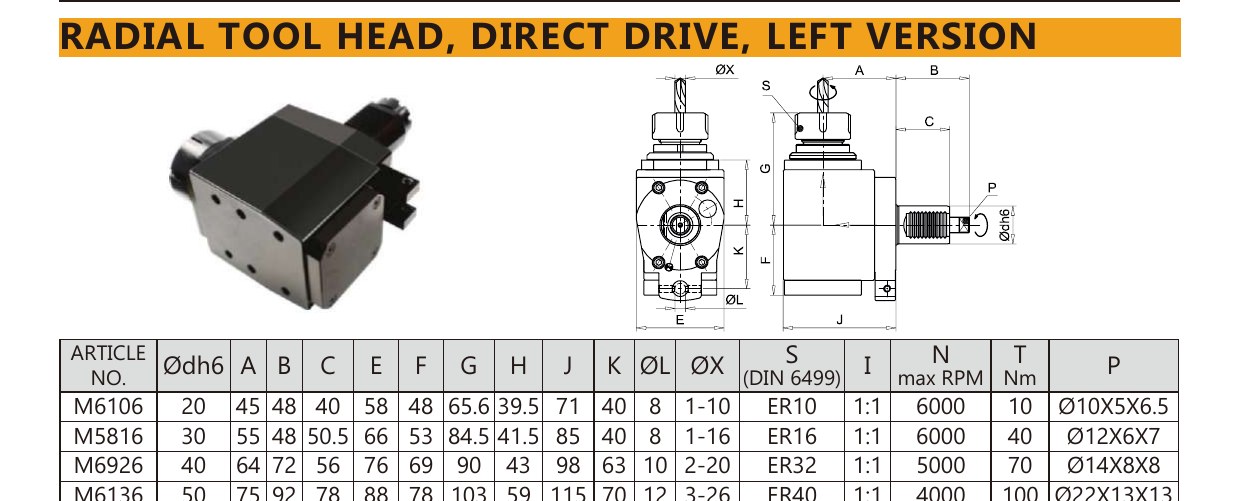

M6136 là đầu kẹp dao động lực hướng kính (90°) của Mongtec, chế tạo cho giao diện đài dao VDI50. Các giá trị dưới đây là số liệu Mongtec công bố cho mã sản phẩm này; mức độ phù hợp thực tế với tezgah của bạn được xác nhận bằng bản vẽ đài dao khi báo giá.
Mongtec Precision Inc. là thương hiệu Đài Loan; thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan. Mỗi đầu kẹp dao động lực đều xuất xưởng kèm phiếu kiểm tra riêng.
| Mã sản phẩm | M6136 |
|---|---|
| Giao diện mâm dao | VDI50 — VDI theo DIN 69880 (chuôi trụ) |
| Cấu hình | Đầu dao hướng kính, dẫn động trực tiếp, phiên bản phải |
| Hướng gá | Radial |
| Hệ collet | ER40 |
| Tỉ số truyền | 1:1 |
| Tốc độ trục chính tối đa | 4,000 rpm |
| Mô-men xoắn tối đa | 100 Nm |
| Thương hiệu | Mongtec Precision Inc. — thương hiệu Đài Loan, thiết kế và kỹ thuật thực hiện tại Đài Trung, Đài Loan |
| Chuôi Ø dh6 | 50 |
|---|---|
| A | 75 |
| B | 92 |
| C | 78 |
| E | 88 |
| F | 78 |
| G | 103 |
| H | 59 |
| J | 115 |
| K | 70 |
| Ø L | 12 |
| Phạm vi kẹp Ø X | 3-26 |
| Then dẫn động P | Ø22X13X13 |
| Mã sản phẩm | Collet | Tỉ số truyền | Tốc độ tối đa | Mô-men xoắn |
|---|---|---|---|---|
| M5036 | ER40 | 1:1 | 4000 rpm | 100 Nm |
| M0136 | ER40 | 1:1 | 4000 rpm | 100 Nm |
| M8036 | ER40 | 1:1 | 4000 rpm | 100 Nm |
| M1136 | ER40 | 1:1 | 4000 rpm | 100 Nm |
| M7136 | ER40 | 1:1 | 4000 rpm | 100 Nm |
Gửi model máy của bạn, chúng tôi sẽ báo giá →
