Стандартная оправка BT базируется только по конусу. Под нагрузкой отверстие шпинделя немного раскрывается, оправка втягивается, и вылет смещается. BBT (двойной контакт, или система типа «big-plus») добавляет контакт по торцу: фланец касается торца шпинделя одновременно с посадкой конуса. Оправка базируется сразу по двум поверхностям, поэтому втянуться не может, а жёсткость соединения на изгиб резко возрастает.
Практических последствий два. Во-первых, повторяемость по оси Z: при зафиксированном торце вершина инструмента остаётся там, где была настроена, при изменении частоты вращения шпинделя и нагрузки резания. Во-вторых, стойкость к вибрациям на длинном инструменте — дополнительная жёсткость приходится на соединение, то есть именно на то место, где длинная оправка склонна изгибаться.
Для оправок BBT требуется шпиндель, изготовленный под двойной контакт. В обычном шпинделе BT такая оправка сядет только по конусу и ничего не даст; установка же обычной оправки BT в шпиндель с двойным контактом допустима — она просто работает как обычная BT.
Цанговые патроны ER с гайкой UM, стандартной и мини-гайкой, зажим Ø1–34 mm в зависимости от цанги. Высокоскоростные цанговые патроны SKS для чистовой обработки на высоких оборотах. Прецизионные винтовые цанговые патроны NDC для работы малым диаметром с большим вылетом. Силовые фрезерные патроны HC для интенсивного съёма металла: зажимной механизм охватывает хвостовик на большой длине и воспринимает боковую нагрузку, а не вытягивание инструмента.
Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждого изделия. Прочерк означает, что каталог не приводит значение для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения. Если напечатанный заголовок таблицы расходится с чертежом, над таблицей приводится соответствующее примечание.
| Артикул | D | D1 | L | Диапазон зажима |
|---|---|---|---|---|
| BBT40QER16UMQ70 | 28 | 32 | 70 | 1-10 |
| BBT40QER20UMQ70 | 34 | 35 | 70 | 1-13 |
| BBT40QER25Q70 | 42 | 42 | 70 | 2-16 |
| BBT40QER32Q70 | 50 | 50 | 70 | 2-20 |
| BBT40QER40Q80 | 50 | 63 | 80 | 3-26 |
| BBT40QER16UMQ100 | 28 | 32 | 100 | 1-10 |
| BBT40QER20UMQ100 | 34 | 35 | 100 | 1-13 |
| BBT40QER25Q100 | 42 | 42 | 100 | 2-16 |
| BBT40QER32Q100 | 50 | 50 | 100 | 2-20 |
| BBT40QER40Q100 | 50 | 63 | 100 | 3-26 |
| BBT40QER16UMQ160 | 28 | 32 | 160 | 1-10 |
| BBT40QER20UMQ160 | 34 | 35 | 160 | 1-13 |
| BBT40QER25Q160 | 42 | 42 | 160 | 2-16 |
| BBT40QER32Q160 | 50 | 50 | 160 | 2-20 |
| BBT40QER40Q160 | 50 | 63 | 160 | 3-26 |
| BBT50QER16UMQ70 | 28 | 32 | 70 | 1-10 |
| BBT50QER20UMQ70 | 34 | 35 | 70 | 1-13 |
| BBT50QER25Q70 | 42 | 42 | 70 | 2-16 |
| BBT50QER32Q70 | 40 | 50 | 70 | 2-20 |
| BBT50QER40Q80 | 63 | 63 | 80 | 3-26 |
| BBT50QER50Q100 | 64 | 78 | 100 | 6-34 |
| BBT50QER16UMQ100 | 28 | 32 | 100 | 1-10 |
| BBT50QER20UMQ100 | 34 | 35 | 100 | 1-13 |
| BBT50QER25Q100 | 42 | 42 | 100 | 2-16 |
| BBT50QER32Q100 | 50 | 50 | 100 | 2-20 |
| BBT50QER40Q100 | 63 | 63 | 100 | 3-26 |
| BBT50QER16UMQ160 | 28 | 32 | 160 | 1-10 |
| BBT50QER20UMQ160 | 34 | 35 | 160 | 1-13 |
| BBT50QER25Q160 | 42 | 42 | 160 | 2-16 |
| BBT50QER32Q160 | 50 | 50 | 160 | 2-20 |
| BBT50QER40Q160 | 63 | 63 | 160 | 3-26 |
| BBT40QER16Q70 | 28 | 28 | 70 | 1-10 |
| BBT40QER20Q70 | 34 | 34 | 70 | 1-13 |
| BBT40QER16Q100 | 28 | 28 | 100 | 1-10 |
| BBT40QER20Q100 | 34 | 34 | 100 | 1-13 |
| BBT40QER16Q160 | 28 | 28 | 160 | 1-10 |
| BBT40QER20Q160 | 34 | 34 | 160 | 1-13 |
| BBT50QER16Q70 | 28 | 28 | 70 | 1-10 |
| BBT50QER20Q70 | 34 | 34 | 70 | 1-13 |
| BBT50QER16Q100 | 28 | 28 | 100 | 1-10 |
| BBT50QER20Q100 | 34 | 34 | 100 | 1-13 |
| BBT50QER16Q160 | 28 | 28 | 160 | 1-10 |
| BBT50QER20Q160 | 34 | 34 | 160 | 1-13 |
| BBT40QER11MQ70 | 16 | 16 | 70 | 1-7 |
| BBT40QER16MQ70 | 22 | 22 | 70 | 1-10 |
| BBT40QER20MQ70 | 28 | 28 | 70 | 1-13 |
| BBT40QER25MQ70 | 35 | 35 | 70 | 2-16 |
| BBT40QER11MQ100 | 16 | 16 | 100 | 1-7 |
| BBT40QER16MQ100 | 22 | 22 | 100 | 1-10 |
| BBT40QER20MQ100 | 28 | 28 | 100 | 1-13 |
| BBT40QER25MQ100 | 35 | 35 | 100 | 2-16 |
| BBT40QER11MQ160T | 16 | 16 | 160 | 1-7 |
| BBT40QER16MQ160T | 22 | 22 | 160 | 1-10 |
| BBT40QER20MQ160 | 28 | 28 | 160 | 1-13 |
| BBT40QER25MQ160 | 35 | 35 | 160 | 2-16 |
| Артикул | D | D1 | L | Диапазон зажима | M |
|---|---|---|---|---|---|
| BBT40QSKS10Q90 | 27.5 | 27.1 | 90 | 2-10 | M21.5*1 |
| BBT40QSKS16Q90 | 40.6 | 40 | 90 | 3-16 | M32*1.5 |
| BBT40QSKS20Q90 | 48.5 | 48 | 90 | 2-20 | M40*1 |
| BBT40QSKS25Q90 | 55.6 | 55 | 90 | 6-25 | M45*1.5 |
| BBT40QSKS10Q120 | 27.5 | 27.1 | 120 | 2-10 | M21.5*1 |
| BBT40QSKS16Q120 | 40.6 | 40 | 120 | 3-16 | M32*1.5 |
| BBT40QSKS20Q120 | 48.5 | 48 | 120 | 2-20 | M40*1 |
| BBT40QSKS25Q120 | 55.6 | 55 | 120 | 6-25 | M45*1.5 |
| Артикул | D | D1 | D2 | D3 | L | L1 | L2 | L3 | L4 | Диапазон зажима |
|---|---|---|---|---|---|---|---|---|---|---|
| BBT30QNDC14Q80 | 30 | 50 | 53 | - | 80 | 56 | 43 | 26 | 11 | 4-14 |
| BBT30QNDC14Q130 | 24 | 30 | 53 | - | 130 | 105 | 78 | 60 | - | 4-14 |
| BBT30QNDC20Q80 | 40 | 53 | - | - | 80 | 56 | 28 | 19 | - | 4-20 |
| BBT40QNDC20Q70 | 40 | 63 | - | - | 70 | 38 | 18 | - | - | 4-20 |
| BBT40QNDC20Q120 | 40 | 63 | - | - | 120 | 89 | 68 | - | - | 4-20 |
| BBT40QNDC14Q70 | 30 | 50 | - | - | 70 | 43 | 28 | 11 | - | 4-14 |
| BBT40QNDC14Q120 | 24 | 30 | 53 | - | 120 | 93 | 78 | 61 | - | 4-14 |
| BBT40QNDC32Q110 | 53 | 63 | - | - | 110 | 14 | - | - | - | 12-32 |
| BBT50QNDC20Q130 | 34 | 55 | 70 | - | 130 | 93 | 81 | 73 | 24 | 4-20 |
| BBT50QNDC32Q145 | 60 | 70 | - | - | 145 | 108 | 14 | - | - | 12-32 |
| Артикул | d | D | L | Диапазон зажима |
|---|---|---|---|---|
| BBT40QHC20Q90 | 20 | 50 | 90 | 3-16 / 20 |
| BBT40QHC25Q100 | 25 | 59 | 100 | 3-20 / 25 |
| BBT40QHC32Q105 | 32 | 72 | 105 | 3-25 / 32 |
| BBT50QHC20Q105 | 20 | 50 | 105 | 3-16 / 20 |
| BBT50QHC25Q105 | 25 | 59 | 105 | 3-20 / 25 |
| BBT50QHC32Q110 | 32 | 72 | 110 | 3-25 / 32 |

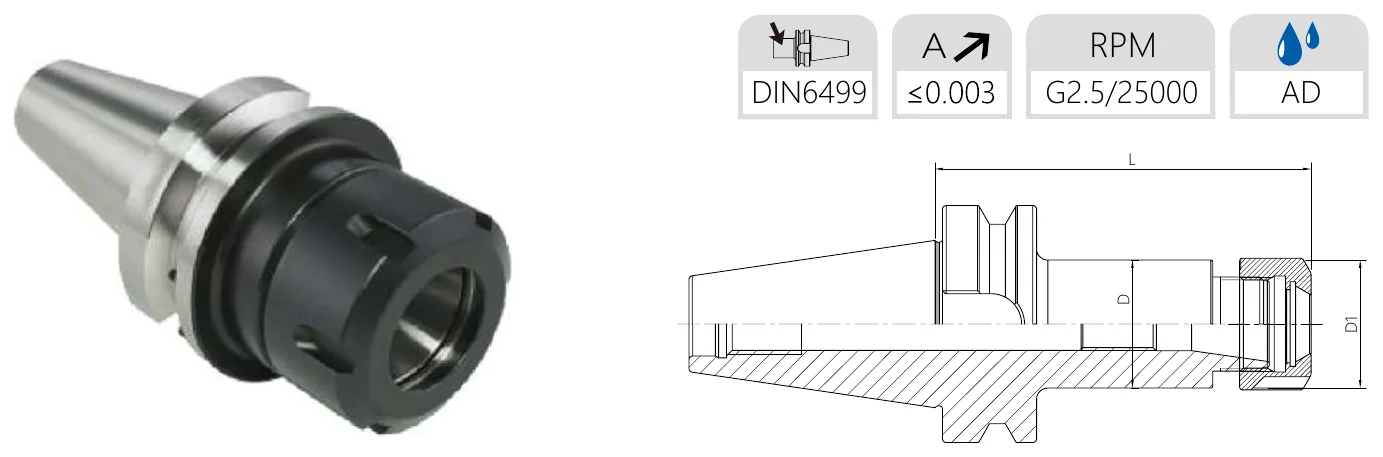

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.
Отправить данные станка и получить артикул →Источник: каталог Mongtec BT·BBT Tooling System, Ver 2026.
Физически она сядет, но только по конусу — вы получите характеристики BT, а не двойного контакта, и заплатите за функцию, которую не сможете использовать. Торец шпинделя должен быть прошлифован под торцевой контакт.
Двойной контакт — это инженерный принцип; BIG-PLUS — конкретная лицензированная система. Оправки Mongtec BBT изготавливаются по геометрии двойного контакта. Совместимость с вашим шпинделем подтверждается письменно при запросе коммерческого предложения.
Гайку UM — для общих работ: она самая прочная и её проще всего затянуть с правильным моментом. Мини-гайку — там, где диаметр гайки будет задевать заготовку. Стандартную шестигранную гайку — если у вас уже есть ключи под неё.
