Оправка для торцевых фрез несёт насадную фрезу на коротком центрирующем пояске со шпонкой и крепится центральным винтом. Значимые размеры — d (диаметр центрирующего пояска, который должен соответствовать посадочному отверстию фрезы) и L (вылет, определяющий расстояние от фрезы до шпинделя). Выбирайте наименьший L, при котором обеспечивается зазор до приспособления, — каждый лишний миллиметр вылета снижает жёсткость фрезы, которая и так работает с большой шириной резания.
Все остальные изделия на этой странице переводят один интерфейс в другой: адаптеры под конус Морзе для свёрл и развёрток с коническим хвостовиком, оправки для сверлильных патронов, втулки HSK-C и фланцевые адаптеры MOD с регулировкой биения.
Честная оговорка для всех них: каждый адаптер добавляет стык, а каждый стык снижает жёсткость и увеличивает биение. Адаптер — правильное решение, когда нужно установить уже имеющийся инструмент на шпиндель, для которого он не предназначен, или когда альтернатива — закупка второго полного комплекта инструмента. Как постоянное решение для серийной работы он не подходит — там цельная оправка с нужным конусом окупает себя.
Фланцевые адаптеры MOD — исключение, о котором стоит знать: они с регулировкой биения, поэтому добавленный ими стык можно выставить, а не просто смириться с ним.
Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждого изделия. Прочерк означает, что каталог не приводит значение для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения. Если напечатанный заголовок таблицы расходится с чертежом, над таблицей приводится соответствующее примечание.
| Артикул | d | L | D | H | M |
|---|---|---|---|---|---|
| BBT40QFMB16Q40 | 16 | 40 | 38 | 17 | M8 |
| BBT40QFMB22Q40 | 22 | 40 | 48 | 19 | M10 |
| BBT40QFMB27Q40 | 27 | 40 | 58 | 21 | M12 |
| BBT40QFMB32Q50 | 32 | 50 | 78 | 24 | M16 |
| BBT40QFMB22Q60 | 22 | 60 | 48 | 19 | M10 |
| BBT40QFMB27Q60 | 27 | 60 | 58 | 21 | M12 |
| BBT40QFMB32Q60 | 32 | 60 | 78 | 24 | M16 |
| BBT40QFMB16Q100 | 16 | 100 | 38 | 17 | M8 |
| BBT40QFMB22Q100 | 22 | 100 | 48 | 19 | M10 |
| BBT40QFMB27Q100 | 27 | 100 | 58 | 21 | M12 |
| BBT40QFMB32Q100 | 32 | 100 | 78 | 24 | M16 |
| BBT50QFMB16Q40 | 16 | 40 | 38 | 17 | M8 |
| BBT50QFMB22Q40 | 22 | 40 | 48 | 19 | M10 |
| BBT50QFMB27Q40 | 27 | 40 | 58 | 21 | M12 |
| BBT50QFMB32Q50 | 32 | 50 | 78 | 24 | M16 |
| BBT50QFMB22Q60 | 22 | 60 | 48 | 19 | M10 |
| BBT50QFMB27Q60 | 27 | 60 | 58 | 21 | M12 |
| BBT50QFMB32Q60 | 32 | 60 | 78 | 24 | M16 |
| BBT50QFMB16Q100 | 16 | 100 | 38 | 17 | M8 |
| BBT50QFMB22Q100 | 22 | 100 | 48 | 19 | M10 |
| BBT50QFMB27Q100 | 27 | 100 | 58 | 21 | M12 |
| BBT50QFMB32Q100 | 32 | 100 | 78 | 24 | M16 |
| BBT50QFMB22Q160 | 22 | 160 | 48 | 19 | M10 |
| BBT50QFMB27Q160 | 27 | 160 | 58 | 21 | M12 |
| BBT50QFMB32Q160 | 32 | 160 | 78 | 24 | M16 |
| Артикул | d | L | D | D1 | H | M | m |
|---|---|---|---|---|---|---|---|
| BBT40QFMB40Q50 | 40 | 50 | 88 | 66.7 | 27 | M20 | M12 |
| BBT40QFMB40Q100 | 40 | 100 | 88 | 66.7 | 27 | M20 | M12 |
| BBT50QFMB40Q50 | 40 | 50 | 88 | 66.7 | 27 | M20 | M12 |
| BBT50QFMB40Q100 | 40 | 100 | 88 | 66.7 | 27 | M20 | M12 |
| Артикул | MT.NO. | D | L |
|---|---|---|---|
| BBT40QMTA1Q50 | 1 | 25 | 50 |
| BBT40QMTA2Q50 | 2 | 32 | 50 |
| BBT40QMTA3Q70 | 3 | 40 | 70 |
| BBT40QMTA4Q95 | 4 | 48 | 95 |
| BBT50QMTA1Q45 | 1 | 25 | 45 |
| BBT50QMTA2Q60 | 2 | 32 | 60 |
| BBT50QMTA3Q65 | 3 | 40 | 65 |
| BBT50QMTA4Q95 | 4 | 48 | 95 |
| Артикул | D | D1 | L | L1 | Диапазон зажима |
|---|---|---|---|---|---|
| BBT40QCPU10Q80 | 38 | 50 | 80 | 21 | 1-10 |
| BBT40QCPU13Q90 | 50 | - | 90 | - | 1-13 |
| BBT40QCPU16Q90 | 50 | - | 90 | - | 1-16 |
| BBT50QCPU13Q100 | 50 | - | 100 | - | 1-13 |
| BBT50QCPU16Q100 | 50 | - | 100 | - | 1-16 |
| Артикул | D | D1 | D2 | L | G | G1 |
|---|---|---|---|---|---|---|
| BBT40QMOD060Q050 | 60 | 30 | 44 | 50 | M5 | M8x1 |
| BBT40QMOD070Q050 | 70 | 35 | 53 | 50 | M6 | M8x1 |
| BBT40QMOD080Q050 | 80 | 40 | 63 | 50 | M6 | M8x1 |
| BBT40QMOD100Q070 | 100 | 50 | 79 | 70 | M8 | M10x1 |
| BBT50QMOD060Q070 | 60 | 30 | 44 | 70 | M5 | M8x1 |
| BBT50QMOD070Q070 | 70 | 35 | 53 | 70 | M6 | M8x1 |
| BBT50QMOD080Q070 | 80 | 40 | 63 | 70 | M6 | M8x1 |
| BBT50QMOD100Q070 | 100 | 50 | 79 | 70 | M8 | M10x1 |
| BBT50QMOD117Q080 | 117 | 60 | 96 | 80 | M8 | M10x1 |
| BBT50QMOD140Q080 | 140 | 80 | 119 | 80 | M10 | M10x1 |
| Артикул | D1 | D2 | L |
|---|---|---|---|
| BBT40QHSK63CQ70 | 63 | 70 | 70 |
| BBT50QHSK63CQ60 | 63 | 70 | 60 |
| BBT50QHSK100CQ90 | 100 | 110 | 90 |

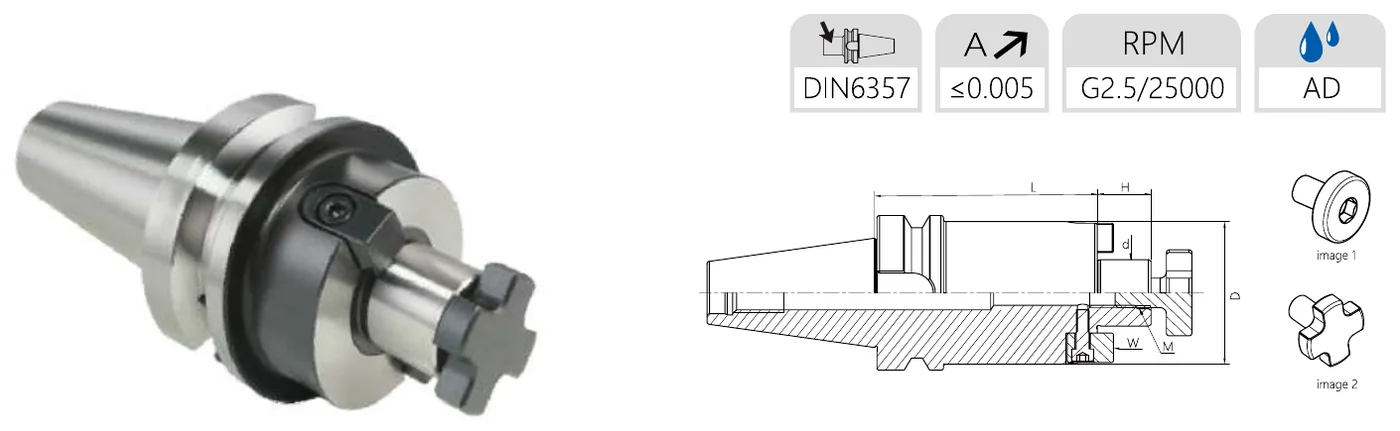

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.
Отправить данные станка и получить артикул →Источник: каталог Mongtec BT·BBT Tooling System, Ver 2026.
Это зависит от адаптера и посадки; единого значения Mongtec не публикует. Фланцевые адаптеры MOD регулируемые, поэтому биение можно скорректировать после сборки; у неподвижных адаптеров такой возможности нет. Запросите значение для вашей конкретной комбинации при запросе коммерческого предложения.
Физически часто можно, но это почти всегда плохая идея — погрешности складываются, а жёсткость падает дважды. Если приходится так делать, правильное решение — одна специально изготовленная оправка.
Она позволяет использовать инструмент с хвостовиком HSK-C в шпинделе BBT. Удобно для применения имеющейся оснастки HSK на станке BT — с обычными для адаптеров оговорками о жёсткости.
