Оправка Weldon зажимает лыску на хвостовике инструмента стопорным винтом. Это самая надёжная передача крутящего момента — инструмент не может провернуться в оправке, что бы ни происходило при резании. Поэтому черновые концевые фрезы и любой инструмент с большой радиальной глубиной резания закрепляют именно так.
Платой за это является соосность. Винт прижимает хвостовик в сторону, к противоположной стенке отверстия, поэтому биение у оправки Weldon конструктивно больше, чем у цангового или термозажимного патрона. Для черновой фрезы это не имеет значения; для чистового прохода или инструмента малого диаметра на высоких оборотах — имеет. Черновая обработка — в Weldon, чистовая — в цанговом или термозажимном патроне.
Оправки SEMC имеют каналы, которые подают СОЖ поливом вдоль наружной поверхности инструмента в зону резания, не полагаясь на внешние сопла станка. В глубоком кармане или при работе фрезой с длинной рабочей частью это зачастую решает, будет ли стружка удалена или начнётся её повторное резание.
Все они выполнены на конусе BBT с двойным контактом — конус и торец садятся одновременно, поэтому оправка не втягивается под нагрузкой и вылет сохраняется.
Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждого изделия. Прочерк означает, что каталог не приводит значение для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения. Если напечатанный заголовок таблицы расходится с чертежом, над таблицей приводится соответствующее примечание.
| Артикул | d | D | L | M | Количество винтов |
|---|---|---|---|---|---|
| BBT40QSLA06Q50 | 6 | 25 | 50 | M6 | 1 |
| BBT40QSLA08Q50 | 8 | 28 | 50 | M8 | 1 |
| BBT40QSLA10Q63 | 10 | 35 | 63 | M10 | 1 |
| BBT40QSLA12Q63 | 12 | 42 | 63 | M12 | 1 |
| BBT40QSLA14Q63 | 14 | 44 | 63 | M12 | 1 |
| BBT40QSLA16Q63 | 16 | 48 | 63 | M14 | 1 |
| BBT40QSLA18Q63 | 18 | 50 | 63 | M14 | 1 |
| BBT40QSLA20Q63 | 20 | 52 | 63 | M16 | 1 |
| BBT40QSLA25Q90 | 25 | 65 | 90 | M18*2 | 2 |
| BBT40QSLA32Q100 | 32 | 72 | 100 | M20*2 | 2 |
| BBT40QSLA40Q120 | 40 | 80 | 120 | M20*2 | 2 |
| BBT40QSLA06Q100 | 6 | 25 | 100 | M6 | 1 |
| BBT40QSLA08Q100 | 8 | 28 | 100 | M8 | 1 |
| BBT40QSLA10Q100 | 10 | 35 | 100 | M10 | 1 |
| BBT40QSLA12Q100 | 12 | 42 | 100 | M12 | 1 |
| BBT40QSLA14Q100 | 14 | 44 | 100 | M12 | 1 |
| BBT40QSLA16Q100 | 16 | 48 | 100 | M14 | 1 |
| BBT40QSLA18Q100 | 18 | 50 | 100 | M14 | 1 |
| BBT40QSLA20Q100 | 20 | 52 | 100 | M16 | 1 |
| BBT50QSLA06Q63 | 6 | 25 | 63 | M6 | 1 |
| BBT50QSLA08Q63 | 8 | 28 | 63 | M8 | 1 |
| BBT50QSLA10Q63 | 10 | 35 | 63 | M10 | 1 |
| BBT50QSLA12Q80 | 12 | 42 | 80 | M12 | 1 |
| BBT50QSLA14Q80 | 14 | 44 | 80 | M12 | 1 |
| BBT50QSLA16Q80 | 16 | 48 | 80 | M14 | 1 |
| BBT50QSLA18Q80 | 18 | 50 | 80 | M14 | 1 |
| BBT50QSLA20Q80 | 20 | 52 | 80 | M16 | 1 |
| BBT50QSLA25Q100 | 25 | 65 | 100 | M18*2 | 2 |
| BBT50QSLA32Q105 | 32 | 72 | 105 | M20*2 | 2 |
| BBT50QSLA40Q110 | 40 | 80 | 110 | M20*2 | 2 |
| BBT50QSLA50Q125 | 50 | 98 | 125 | M24*2 | 2 |
| Артикул | d | D | H | L |
|---|---|---|---|---|
| BBT40QSEMC16Q55 | 16 | 32 | 17 | 55 |
| BBT40QSEMC22Q55 | 22 | 40 | 19 | 55 |
| BBT40QSEMC27Q55 | 27 | 48 | 21 | 55 |
| BBT40QSEMC32Q60 | 32 | 58 | 24 | 60 |
| BBT40QSEMC40Q60 | 40 | 70 | 27 | 60 |
| BBT40QSEMC16Q100 | 16 | 32 | 17 | 100 |
| BBT40QSEMC22Q100 | 22 | 40 | 19 | 100 |
| BBT40QSEMC27Q100 | 27 | 48 | 21 | 100 |
| BBT40QSEMC32Q100 | 32 | 58 | 24 | 100 |
| BBT40QSEMC40Q100 | 40 | 70 | 27 | 100 |
| BBT40QSEMC16Q160 | 16 | 32 | 17 | 160 |
| BBT40QSEMC22Q160 | 22 | 40 | 19 | 160 |
| BBT40QSEMC27Q160 | 27 | 48 | 21 | 160 |
| BBT40QSEMC32Q160 | 32 | 58 | 24 | 160 |
| BBT40QSEMC40Q160 | 40 | 70 | 27 | 160 |
| BBT50QSEMC16Q70 | 16 | 32 | 17 | 70 |
| BBT50QSEMC22Q70 | 22 | 40 | 19 | 70 |
| BBT50QSEMC27Q70 | 27 | 48 | 21 | 70 |
| BBT50QSEMC32Q70 | 32 | 58 | 24 | 70 |
| BBT50QSEMC40Q70 | 40 | 70 | 27 | 70 |
| BBT50QSEMC16Q100 | 16 | 32 | 17 | 100 |
| BBT50QSEMC22Q100 | 22 | 40 | 19 | 100 |
| BBT50QSEMC27Q100 | 27 | 48 | 21 | 100 |
| BBT50QSEMC32Q100 | 32 | 58 | 24 | 100 |
| BBT50QSEMC40Q100 | 40 | 70 | 27 | 100 |
| BBT50QSEMC16Q160 | 16 | 32 | 17 | 160 |
| BBT50QSEMC22Q160 | 22 | 40 | 19 | 160 |
| BBT50QSEMC27Q160 | 27 | 48 | 21 | 160 |
| BBT50QSEMC32Q160 | 32 | 58 | 24 | 160 |
| BBT50QSEMC40Q160 | 40 | 70 | 27 | 160 |

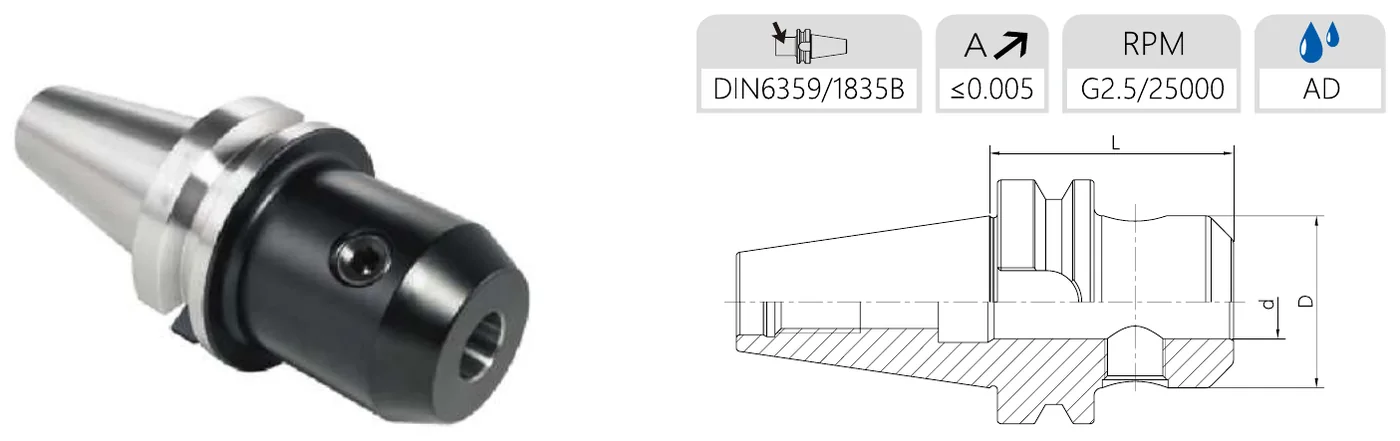

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.
Отправить данные станка и получить артикул →Источник: каталог Mongtec BT·BBT Tooling System, Ver 2026.
Weldon фиксирует инструмент по лыске и препятствует проворачиванию. Whistle Notch фиксирует по наклонной лыске, которая дополнительно подтягивает инструмент к торцу оправки, обеспечивая осевое базирование. Weldon распространён шире; используйте тот тип, под который выполнены хвостовики ваших фрез.
Больше, чем у цангового патрона: стопорный винт конструктивно смещает хвостовик. Mongtec не публикует единое значение, так как оно зависит от допуска хвостовика инструмента. Если биение важно для операции, используйте цанговую, гидравлическую или термозажимную оправку.
Не обязательно. Подача СОЖ через шпиндель в инструмент с внутренними каналами доставляет её прямо к вершине. Каналы SEMC предназначены для инструмента без внутренней подачи СОЖ, когда поток нужно направлять вдоль наружной поверхности.
