Назначение адаптеров

Каждое изделие на этой странице служит для установки на шпиндель BT того, что для него не предназначено, — сверла с коническим хвостовиком, патрона с конусом Jacobs, инструмента HSK, фрезы с резьбовым хвостовиком — либо является заготовкой для самостоятельного изготовления.

Компромисс всегда один и тот же. Адаптер добавляет стык. Стык снижает жёсткость и увеличивает биение, а погрешности двух половин складываются, а не компенсируются. Для сверла, развёртки или нарезания резьбы это обычно допустимо. Для чистового прохода, где важны качество поверхности или допуск, — как правило, нет, и цельная оправка с правильным интерфейсом обходится дешевле за весь срок выполнения работы.

Отдельные семейства

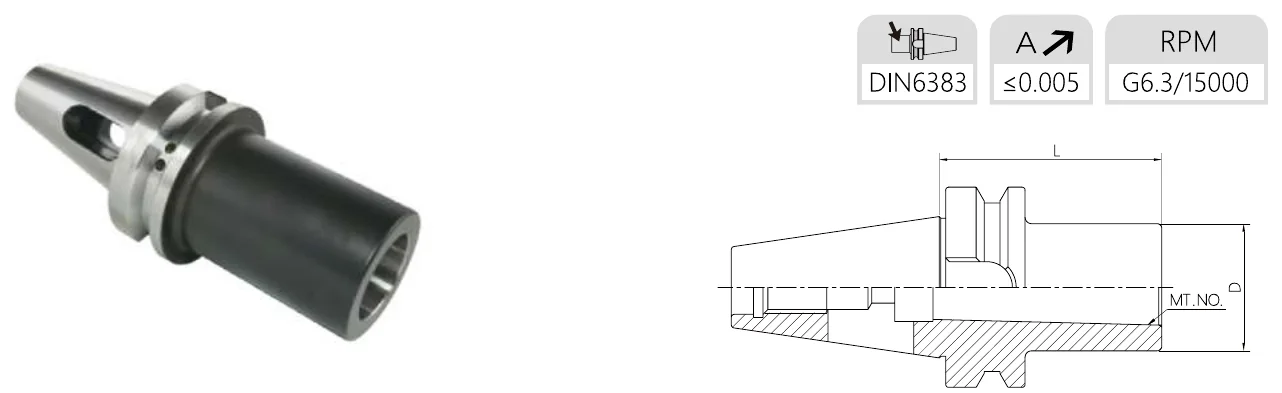

Адаптеры под конус Морзе MTA / MTB предназначены для свёрл и развёрток с коническим хвостовиком: MTA фиксирует инструмент лапкой, MTB — затяжным винтом. Везде, где станок это позволяет, используйте вариант с затяжным винтом: лапка держится за счёт трения и паза и может проскальзывать при сверлении с большим усилием.

Оправки для сверлильных патронов APU и CPU несут быстрозажимные и прецизионные сверлильные патроны, Ø1–16 mm. Адаптеры для сверлильных патронов серии B имеют стандартный конус Jacobs (B12–B22) для установки собственного патрона.

Быстросменные резьбонарезные патроны TC с компенсацией длины позволяют метчику подаваться с собственным шагом, а не принудительно подачей по оси Z. На станке без жёсткого нарезания резьбы это не опция — это разница между резьбой и сломанным метчиком.

Оправки SOM / M для фрез с резьбовым хвостовиком несут фрезы, навинчиваемые непосредственно на носовую часть оправки; доступен ряд длин A для обработки карманов.

Фланцевые адаптеры MOD с регулировкой биения и фланцевые втулки под HSK-C образуют регулируемое семейство: стык можно выставить после сборки, а не принимать как есть.

Заготовки расточных оправок серии D — необработанные заготовки на конусе BT для производств, которые сами шлифуют или растачивают специальный инструмент. Приспособления для выверки ATC — это калибры, а не режущий инструмент: они служат для настройки руки смены инструмента относительно шпинделя.

Артикулы — размеры в mm

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждого изделия. Прочерк означает, что каталог не приводит значение для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения. Если напечатанный заголовок таблицы расходится с чертежом, над таблицей приводится соответствующее примечание.

Оправка для сверлильного патрона APU — 8 артикулов

Приспособление для выверки руки ATC — 3 артикула

Заготовка расточной оправки — 8 артикулов

Адаптер для сверлильного патрона — 9 артикулов

Адаптер под конус Морзе с затяжным винтом — 9 артикулов

Адаптер под конус Морзе с лапкой — 14 артикулов

Оправка с прецизионным сверлильным патроном — 6 артикулов

Быстросменный резьбонарезной патрон — 8 артикулов

Фланцевый адаптер с регулировкой биения — 12 артикулов

Фланцевая переходная втулка для оправок — 3 артикула

Оправка для фрез с резьбовым хвостовиком — 36 артикулов

На странице 31 каталога над этой таблицей напечатан заголовок столбцов оправки для концевых фрез (d / D / L / M / Screw Quantity / D). Правильные обозначения — M / d1 / d2 / A / L / D; это проверено по чертежу, по странице 32, где то же изделие приведено корректно, а также по размеру резьбы и длине A, закодированным в артикуле.

Оправка для фрез с резьбовым хвостовиком — 17 артикулов

На странице 31 каталога над этой таблицей напечатан заголовок столбцов оправки для концевых фрез (d / D / L / M / Screw Quantity / D). Правильные обозначения — M / d1 / d2 / A / L / D; это проверено по чертежу, по странице 32, где то же изделие приведено корректно, а также по размеру резьбы и длине A, закодированным в артикуле.

Переходная втулка для оправок (BT в BT) — 4 артикула

Переходная втулка для оправок (HSK-C в BT) — 12 артикулов

В каталоге заголовок первого столбца этой таблицы напечатан как MT.NO. — он перенесён из таблицы выше. Значения в столбце соответствуют размеру HSK-C и совпадают с артикулом, поэтому здесь столбец обозначен как HSK-C.

Регулируемая оправка UM — 15 артикулов

В каталоге последний столбец этой таблицы обозначен как M, однако его значение — это длина, указанная в артикуле, а столбец L содержит меньший размер. Значения приведены точно так, как напечатаны, без переобозначения; распределение обозначений подтверждается письменно при запросе коммерческого предложения.

Источник: каталог Mongtec BT·BBT Tooling System, Ver 2026.

Частые вопросы

MTA (лапка) или MTB (затяжной винт)?

Затяжной винт — везде, где станок это позволяет. Привод через лапку опирается на паз в шпинделе и при сверлении с большим усилием может допустить проскальзывание конуса; затяжной винт принудительно втягивает конус в гнездо.

Нужен ли резьбонарезной патрон, если станок поддерживает жёсткое нарезание резьбы?

Для сквозных отверстий в стабильном материале — обычно нет, именно для этого жёсткое нарезание и предназначено. Компенсирующий патрон по-прежнему оправдан для глухих отверстий, метчиков малого размера и любого станка, синхронизации шпинделя и подачи которого вы не вполне доверяете.

Закалены ли заготовки расточных оправок?

Они поставляются как заготовки для доработки на производстве. Прежде чем планировать шлифование, уточните у Mongtec материал и состояние термообработки при запросе коммерческого предложения.

Почему в некоторых таблицах обозначение столбца не соответствует чертежу?

В каталоге некоторые обозначения столбцов в разных таблицах напечатаны непоследовательно. В таких случаях об этом сообщает примечание под таблицей, а значение приводится точно так, как в каталоге, без скрытого переобозначения. Распределение обозначений подтверждается письменно при запросе коммерческого предложения.
