550 артикулов на конусе HSK-A по DIN 69893 в четырёх семействах — цанговые патроны, оправки для концевых фрез, оправки для торцевых фрез и адаптеры. Все размеры на этих страницах приведены в точности так, как в каталоге. Mongtec Precision — тайваньский инструментальный бренд со штаб-квартирой в Тайчжуне, Тайвань.
Крутой конус, например BT, базируется только по конусу. HSK — полый короткий конус, который также прижимается к торцу шпинделя, поэтому оправка базируется дважды: радиально — по конусу, в осевом направлении — по торцу. На высоких оборотах отверстие шпинделя расширяется, и крутой конус теряет контакт; торцевой контакт — нет. Поэтому HSK — интерфейс высокоскоростных шпинделей и шпинделей для тяжёлого торцевого фрезерования, и поэтому оправка HSK-A стоит дороже аналога BT.
Форма A — универсальная: с ведущими пазами и центральной подачей СОЖ, для обрабатывающих центров. Формы E и F легче и не имеют несимметричных элементов — для очень высоких частот вращения; форма T предназначена для токарных обрабатывающих центров.
| Страница | Артикулы | Содержание |
|---|---|---|

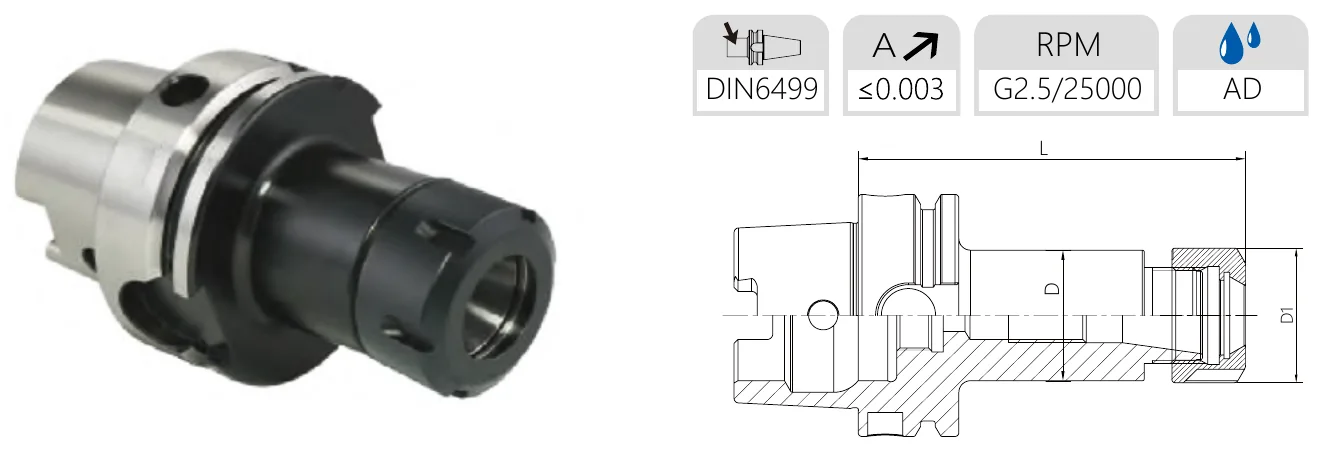

| Цанговые патроны HSK-A | 185 | Цанговые патроны ER · силовые фрезерные патроны · термозажимные и высокоточные корпуса |
| Адаптеры и специальные оправки HSK-A | 176 | Конус Морзе · сверлильный патрон · нарезание резьбы · расточные заготовки · втулки |
| Оправки HSK-A для концевых фрез | 136 | Боковое крепление Weldon · Whistle Notch · фрезы с резьбовым хвостовиком |
| Оправки HSK-A для торцевых фрез | 53 | Оправки для насадных фрез, дюймовые и метрические · комбинированные оправки |
| Размер | Артикулы | Семейства |
|---|---|---|
| HSK32A | 9 | Цанговые патроны |
| HSK40A | 9 | Цанговые патроны |
| HSK50A | 50 | Все четыре семейства |
| HSK63A | 227 | Все четыре семейства |
| HSK80A | 47 | Все четыре семейства |
| HSK100A | 208 | Все четыре семейства |
Основу программы составляют HSK63A и HSK100A — на них приходится 435 из 550 артикулов. Если ваш шпиндель имеет один из этих двух размеров, вам доступно почти всё содержимое каталога.
| Стандарт конуса | DIN 69893 |
|---|---|
| Материал | Легированная цементуемая сталь |
| Твёрдость | HRC 56–60 |
| Глубина цементованного слоя | 0.8 ± 0.2 mm |
| Шероховатость поверхности | Ra менее 0.2 µm |
| Класс балансировки | G2.5 / 25,000 rpm |
| СОЖ | Через центр; фланцевое исполнение по запросу |
Да — в отличие от BMT, HSK стандартизирован по DIN 69893, поэтому оправка HSK63A подходит к любому шпинделю HSK63A. Различаются затяжной механизм и зажимной узел внутри шпинделя, а не интерфейс оправки.
Нет. A и E — разные формы. У формы A есть ведущие пазы и другая геометрия фланца; у формы E их нет, и она рассчитана на более высокие обороты. Буква должна совпадать так же, как и число.
Размеры, приведённые в каталоге, представлены на четырёх страницах выше. Полный чертёж с размерами направляется по электронной почте после открытия запроса, чтобы он соответствовал вашему шпинделю и затяжному механизму.
Потому что каталог не приводит этот размер для данного артикула или приводит его так, что его не удалось согласовать с остальной таблицей. Вместо предположения ячейка оставлена пустой и помечена для подтверждения при запросе коммерческого предложения.
Сообщите конус шпинделя и операцию — мы предложим подходящее семейство →
