Патроны Mongtec HSK-A для концевых фрез

136 артикулов с хвостовиками HSK50A · HSK63A · HSK80A · HSK100A. Патроны для концевых фрез Weldon с боковым винтом, Whistle Notch и с каналами СОЖ на конусе HSK-A, Ø6–Ø50 mm. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

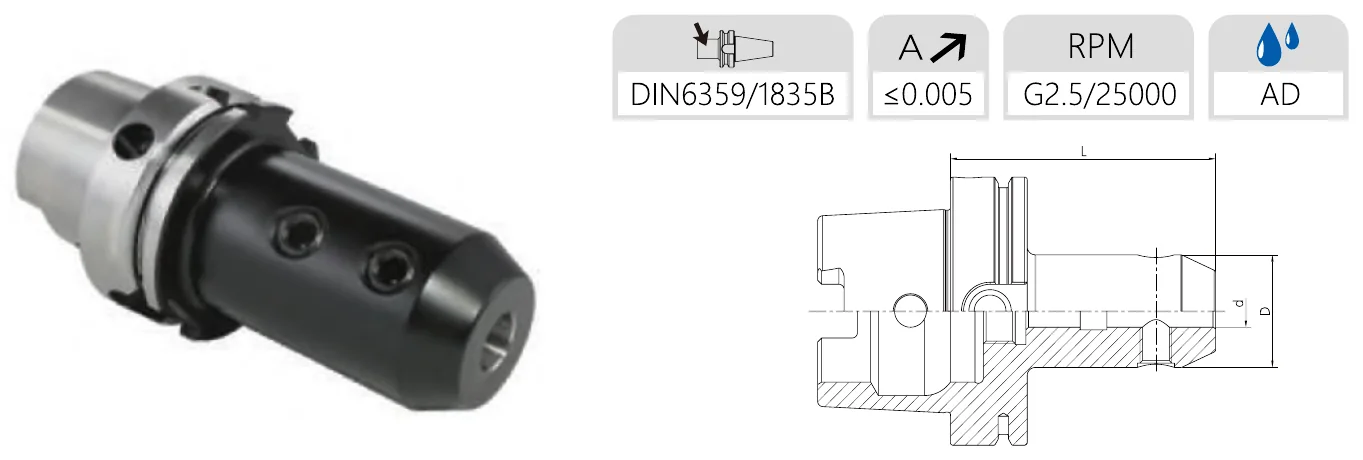

Патроны Mongtec HSK-A для концевых фрез — габаритный чертёж — Чертёж с размерами из каталога Mongtec. Буквенные обозначения размеров соответствуют столбцам таблицы ниже.

Боковой зажим на конусе с торцевым контактом

Патрон Weldon прижимает стопорный винт к шлифованной лыске на хвостовике инструмента. Это наиболее жёсткая передача крутящего момента: инструмент не может провернуться в отверстии при любых условиях резания, — поэтому так закрепляют черновые фрезы и фрезы для высокоподачной обработки.

Платой за это является соосность: винт по самому принципу действия смещает хвостовик вбок, поэтому у патрона с боковым зажимом биение всегда больше, чем у цангового или термопатрона. Черновая обработка — в Weldon, чистовая — в патроне с высокой соосностью.

Установка такого зажима на конус HSK-A — осознанное сочетание. Weldon обеспечивает захват для самых тяжёлых режимов, а HSK — интерфейс, который при этом не смещается: благодаря торцевому контакту оправка не может выползти из шпинделя при изменении нагрузки и частоты вращения. Для интенсивной черновой обработки это сочетание лучше всего сохраняет настройку.

Три серии

SLA (Weldon) — Ø6–50 mm, от HSK50A до HSK100A, стандартной длины и до 160 mm. Для диаметров свыше Ø25 mm каталог предусматривает два зажимных винта вместо одного: это распределяет нагрузку и снижает перекос хвостовика.

SLA исполнение K — тот же корпус с добавленными каналами СОЖ.

SLB (Whistle Notch) — наклонная лыска стопорит инструмент от проворота и одновременно подтягивает его к торцу патрона, обеспечивая также осевое базирование. Ø6–40 mm.

SEMC — специальные патроны с каналами СОЖ, Ø16–40 mm, для цельных фрез без внутренней подачи СОЖ, когда поток нужно направить вдоль наружной поверхности инструмента для очистки глубокого кармана.

Артикулы — размеры в mm

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждого изделия. Прочерк означает, что каталог не приводит пригодного значения для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения. Если напечатанный заголовок таблицы расходится с чертежом, над таблицей приводится соответствующее примечание.

Патрон для концевых фрез с каналами СОЖ — 23 артикула

Артикул	d	D	L	L1
HSK50AQSEMC16Q50	16	32	50	17
HSK50AQSEMC22Q50	22	40	50	19
HSK50AQSEMC27Q65	27	48	65	21
HSK50AQSEMC32Q65	32	58	65	24
HSK63AQSEMC16Q60	16	32	60	17
HSK63AQSEMC22Q60	22	40	60	19
HSK63AQSEMC27Q60	27	48	60	21
HSK63AQSEMC32Q60	32	58	60	24
HSK63AQSEMC40Q70	40	70	70	27
HSK63AQSEMC16Q100	16	32	100	17
HSK63AQSEMC22Q100	22	40	100	19
HSK63AQSEMC27Q100	27	48	100	21
HSK63AQSEMC32Q100	32	58	100	24
HSK80AQSEMC16Q60	16	32	60	17
HSK80AQSEMC22Q60	22	40	60	19
HSK80AQSEMC27Q60	27	48	60	21
HSK80AQSEMC32Q60	32	58	60	24
HSK80AQSEMC40Q70	40	70	70	27
HSK100AQSEMC16Q60	16	32	60	17
HSK100AQSEMC22Q60	22	40	60	19
HSK100AQSEMC27Q60	27	48	60	21
HSK100AQSEMC32Q60	32	58	60	24
HSK100AQSEMC40Q70	40	70	70	27

Патрон для концевых фрез (Weldon) — 91 артикул

Артикул	d	D	L	M	Количество винтов
HSK50AQSLA06Q65	6	25	65	M6	1
HSK50AQSLA08Q65	8	28	65	M8	1
HSK50AQSLA10Q65	10	35	65	M10	1
HSK50AQSLA12Q80	12	42	80	M12	1
HSK50AQSLA14Q80	14	44	80	M12	1
HSK50AQSLA16Q80	16	48	80	M14	1
HSK50AQSLA18Q80	18	50	80	M14	1
HSK50AQSLA20Q80	20	52	80	M16	1
HSK50AQSLA25Q110	25	60	110	M18*2	2
HSK50AQSLA32Q110	32	60	110	M20*2	2
HSK63AQSLA06Q65	6	25	65	M6	1
HSK63AQSLA08Q65	8	28	65	M8	1
HSK63AQSLA10Q65	10	35	65	M10	1
HSK63AQSLA12Q80	12	42	80	M12	1
HSK63AQSLA14Q80	14	44	80	M12	1
HSK63AQSLA16Q80	16	48	80	M14	1
HSK63AQSLA20Q80	20	52	80	M16	1
HSK63AQSLA25Q110	25	65	110	M18*2	2
HSK63AQSLA32Q110	32	72	110	M20*2	2
HSK63AQSLA40Q125	40	80	125	M20*2	2
HSK63AQSLA06Q100	6	25	100	M6	1
HSK63AQSLA08Q100	8	28	100	M8	1
HSK63AQSLA10Q100	10	35	100	M10	1
HSK63AQSLA14Q100	14	44	100	M12	1
HSK63AQSLA16Q100	16	48	100	M12	1
HSK63AQSLA18Q100	18	50	100	M14	1
HSK63AQSLA20Q100	20	52	100	M16	1
HSK63AQSLA06Q160	6	25	160	M6	1
HSK63AQSLA08Q160	8	28	160	M8	1
HSK63AQSLA10Q160	10	35	160	M10	1
HSK63AQSLA12Q160	12	42	160	M12	1
HSK63AQSLA14Q160	14	44	160	M12	1
HSK63AQSLA16Q160	16	48	160	M14	1
HSK63AQSLA18Q160	18	50	160	M14	1
HSK63AQSLA20Q160	20	52	160	M16	1
HSK63AQSLA25Q160	25	65	160	M18*2	2
HSK63AQSLA32Q160	32	72	160	M20*2	2
HSK80AQSLA06Q80	6	25	80	M6	1
HSK80AQSLA08Q80	8	28	80	M8	1
HSK80AQSLA10Q80	10	35	80	M10	1
HSK80AQSLA12Q80	12	42	80	M12	1
HSK80AQSLA14Q80	14	44	80	M12	1
HSK80AQSLA16Q100	16	48	100	M14	1
HSK80AQSLA18Q100	18	50	100	M14	1
HSK80AQSLA20Q100	20	52	100	M16	1
HSK80AQSLA25Q100	25	65	100	M18*2	2
HSK80AQSLA32Q110	32	72	110	M20*2	2
HSK80AQSLA40Q120	40	80	120	M20*2	2
HSK100AQSLA08Q80	8	28	80	M8	1
HSK100AQSLA10Q80	10	35	80	M10	1
HSK100AQSLA12Q80	12	42	80	M12	1
HSK100AQSLA14Q80	14	44	80	M12	1
HSK100AQSLA16Q100	16	48	100	M14	1
HSK100AQSLA18Q100	18	50	100	M14	1
HSK100AQSLA20Q100	20	52	100	M16	1
HSK100AQSLA25Q100	25	65	100	M18*2	2
HSK100AQSLA32Q100	32	72	100	M20*2	2
HSK100AQSLA40Q105	40	80	105	M20*2	2
HSK100AQSLA50Q130	50	100	130	M24*2	2
HSK100AQSLA08Q160	8	28	160	M8	1
HSK100AQSLA10Q160	10	35	160	M10	1
HSK100AQSLA12Q160	12	42	160	M12	1
HSK100AQSLA14Q160	14	44	160	M12	1
HSK100AQSLA16Q160	16	48	160	M14	1
HSK100AQSLA18Q160	18	50	160	M14	1
HSK100AQSLA20Q160	20	52	160	M16	1
HSK100AQSLA25Q160	25	65	160	M18*2	2
HSK100AQSLA32Q160	32	72	160	M20*2	2
HSK100AQSLA40Q160	40	80	160	M20*2	2
HSK63AQSLA06Q65K	6	25	65	M6	1
HSK63AQSLA08Q65K	8	28	65	M8	1
HSK63AQSLA10Q65K	10	35	65	M10	1
HSK63AQSLA12Q80K	12	42	80	M12	1
HSK63AQSLA14Q80K	14	44	80	M12	1
HSK63AQSLA16Q80K	16	48	80	M14	1
HSK63AQSLA18Q80K	18	50	80	M14	1
HSK63AQSLA20Q80K	20	52	80	M16	1
HSK63AQSLA25Q110K	25	65	110	M18*2	2
HSK63AQSLA32Q110K	32	72	110	M20*2	2
HSK63AQSLA40Q125K	40	80	125	M20*2	2
HSK100AQSLA06Q80K	6	25	80	M6	1
HSK100AQSLA08Q80K	8	28	80	M8	1
HSK100AQSLA10Q80K	10	35	80	M10	1
HSK100AQSLA12Q80K	12	42	80	M12	1
HSK100AQSLA14Q80K	14	44	80	M12	1
HSK100AQSLA16Q100K	16	48	100	M14	1
HSK100AQSLA18Q100K	18	50	100	M14	1
HSK100AQSLA20Q100K	20	52	100	M16	1
HSK100AQSLA25Q100K	25	65	100	M18*2	2
HSK100AQSLA32Q100K	32	72	100	M20*2	2
HSK100AQSLA40Q105K	40	80	105	M20*2	2

Оправка для концевых фрез (Whistle Notch) — 22 артикула

Артикул	d	D	L	M	Количество винтов
HSK63AQSLB06Q80	6	25	80	M6	1
HSK63AQSLB08Q80	8	28	80	M8	1
HSK63AQSLB10Q80	10	35	80	M10	1
HSK63AQSLB12Q90	12	42	90	M12	1
HSK63AQSLB14Q90	14	44	90	M12	1
HSK63AQSLB16Q100	16	48	100	M14	1
HSK63AQSLB18Q100	18	50	100	M14	1
HSK63AQSLB20Q100	20	52	100	M16	1
HSK63AQSLB25Q110	25	65	110	M18*2	2
HSK63AQSLB32Q110	32	72	110	M20*2	2
HSK63AQSLB40Q125	40	80	125	M20*2	2
HSK100AQSLB06Q90	6	25	90	M6	1
HSK100AQSLB08Q90	8	28	90	M8	1
HSK100AQSLB10Q90	10	35	90	M10	1
HSK100AQSLB12Q100	12	42	100	M12	1
HSK100AQSLB14Q100	14	44	100	M12	1
HSK100AQSLB16Q100	16	48	100	M14	1
HSK100AQSLB18Q100	18	50	100	M14	1
HSK100AQSLB20Q110	20	52	110	M16	1
HSK100AQSLB25Q120	25	65	120	M18*2	2
HSK100AQSLB32Q120	32	72	120	M20*2	2
HSK100AQSLB40Q120	40	80	120	M20*2	2

Какой артикул подходит для вашего станка?

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.

Отправить данные станка и получить артикул →

Источник: каталог Mongtec HSK-A Tooling System, Ver 2026.

Проверяйте форму HSK, а не только размер. У HSK-A, C, E и F одинаковые номера размеров, но разные ведущие пазы, подача СОЖ и геометрия фланца, и они не взаимозаменяемы. Укажите в запросе марку и модель станка и обозначение интерфейса шпинделя.
