Оправки Mongtec HSK-A для торцевых фрез

53 артикула с хвостовиками HSK50A · HSK63A · HSK80A · HSK100A. Оправки для насадных торцевых фрез на конусе HSK-A, посадочный диаметр Ø16–Ø60 mm, вылет от 50 до 300 mm. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

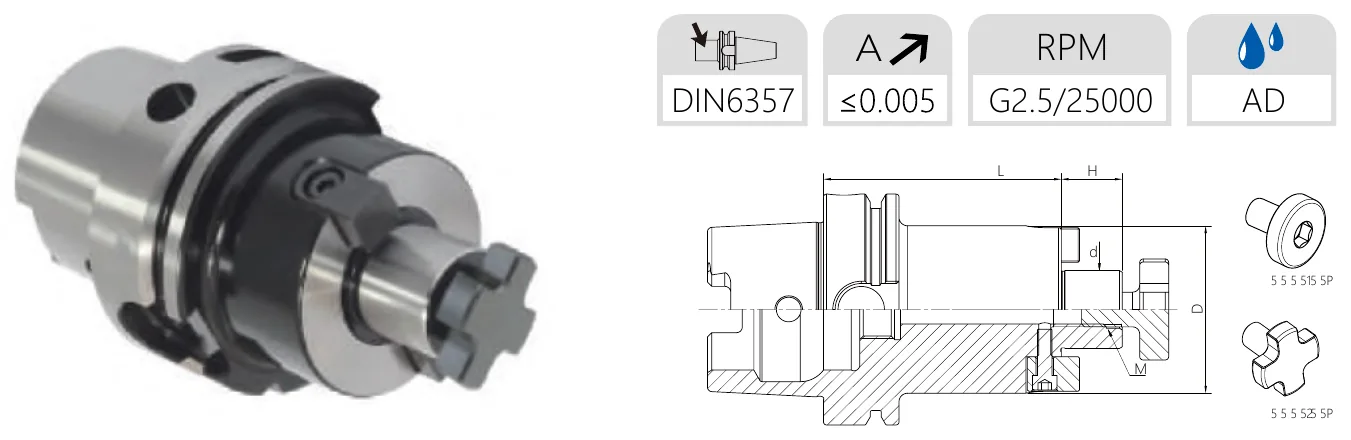

Оправки Mongtec HSK-A для торцевых фрез — габаритный чертёж — Чертёж с размерами из каталога Mongtec. Буквенные обозначения размеров соответствуют столбцам таблицы ниже.

Операция, для которой создавался HSK

Торцевое фрезерование нагружает оправку сильнее любой другой операции на обрабатывающем центре. Фреза широкая, каждая пластина входит в резание и выходит из него один раз за оборот, а возникающая сила велика и циклична — именно такое возбуждение выявляет любую податливость в соединении шпинделя и оправки.

Здесь торцевой контакт HSK окупается наиболее наглядно. Соединение только по конусу при широком прерывистом резании имеет небольшую угловую податливость у переднего конца, и именно она превращается в следы вибраций и вогнутые поверхности. Прижатие фланца к торцу шпинделя её устраняет.

Выбор размера оправки

d — посадочный диаметр, он должен точно совпадать с посадочным отверстием фрезы: Ø16, 22, 27, 32, 40 или 60 mm — стандартные размеры отверстий. L — вылет, в каталоге от 50 mm до 300 mm при одном и том же посадочном диаметре.

Прогиб на конце пропорционален кубу вылета, поэтому оправка 200 mm примерно в восемь раз податливее оправки 100 mm с тем же посадочным диаметром. Выбирайте наименьший вылет, при котором обеспечивается зазор до приспособления. Если длинная оправка неизбежна, уменьшайте радиальную ширину резания, а не подачу: изгибает оправку именно радиальная сила.

Размеры FMB40 и FMB60 приведены в каталоге с посадочным фланцем (размеры D1 и вторая резьба m). Фланец обеспечивает фрезе собственный торцевой контакт, благодаря чему широкая фреза работает ровно и не образует вогнутости под нагрузкой.

Артикулы — размеры в mm

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждого изделия. Прочерк означает, что каталог не приводит пригодного значения для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения. Если напечатанный заголовок таблицы расходится с чертежом, над таблицей приводится соответствующее примечание.

Оправка для торцевых фрез — 41 артикул

Артикул	d	D	H	L	M
HSK50AQFMB16Q50	16	38	17	50	M8
HSK50AQFMB22Q60	22	48	19	60	M10
HSK50AQFMB27Q60	27	58	21	60	M12
HSK50AQFMB32Q60	32	78	24	60	M16
HSK63AQFMB16Q50	16	38	17	50	M8
HSK63AQFMB22Q50	22	48	19	50	M10
HSK63AQFMB27Q60	27	58	21	60	M12
HSK63AQFMB32Q60	32	78	24	60	M16
HSK63AQFMB16Q100	16	38	17	100	M8
HSK63AQFMB22Q100	22	48	19	100	M10
HSK63AQFMB27Q100	27	58	21	100	M12
HSK63AQFMB32Q100	32	78	24	100	M16
HSK63AQFMB16Q160	16	38	17	160	M8
HSK63AQFMB22Q160	22	48	19	160	M10
HSK63AQFMB27Q160	27	58	21	160	M12
HSK63AQFMB32Q160	32	78	24	160	M16
HSK63AQFMB16Q200	16	38	17	200	M8
HSK63AQFMB22Q200	22	48	19	200	M10
HSK63AQFMB27Q200	27	58	21	200	M12
HSK63AQFMB32Q200	32	78	24	200	M16
HSK80AQFMB22Q50	22	48	19	50	M10
HSK80AQFMB27Q50	27	58	21	50	M12
HSK80AQFMB32Q60	32	78	24	60	M16
HSK100AQFMB22Q50	22	48	19	50	M10
HSK100AQFMB27Q50	27	58	21	50	M12
HSK100AQFMB32Q60	32	78	24	60	M16
HSK100AQFMB22Q100	22	48	19	100	M10
HSK100AQFMB27Q100	27	58	21	100	M12
HSK100AQFMB32Q100	32	78	24	100	M16
HSK100AQFMB22Q160	22	48	19	160	M10
HSK100AQFMB27Q160	27	58	21	160	M12
HSK100AQFMB32Q160	32	78	24	160	M16
HSK100AQFMB22Q200	22	48	19	200	M10
HSK100AQFMB27Q200	27	58	21	200	M12
HSK100AQFMB32Q200	32	78	24	200	M16
HSK100AQFMB22Q250	22	48	19	250	M10
HSK100AQFMB27Q250	27	58	21	250	M12
HSK100AQFMB32Q250	32	78	24	250	M16
HSK100AQFMB22Q300	22	48	19	300	M10
HSK100AQFMB27Q300	27	58	21	300	M12
HSK100AQFMB32Q300	32	78	24	300	M16

Оправка для торцевых фрез — 12 артикулов

Артикул	d	D	D1	H	L	M	m
HSK63AQFMB40Q60	40	88	66.7	27	60	M20	M12
HSK63AQFMB40Q100	40	88	66.7	27	100	M20	M12
HSK63AQFMB40Q160	40	88	66.7	27	160	M20	M12
HSK63AQFMB40Q200	40	88	66.7	27	200	M20	M12
HSK80AQFMB40Q60	40	88	66.7	27	60	M20	M12
HSK100AQFMB40Q60	40	88	66.7	27	60	M20	M12
HSK100AQFMB60Q70	60	129	101.6	25	70	M30	M16
HSK100AQFMB40Q100	40	88	66.7	27	100	M20	M12
HSK100AQFMB40Q160	40	88	66.7	27	160	M20	M12
HSK100AQFMB40Q200	40	88	66.7	27	200	M20	M12
HSK100AQFMB40Q250	40	88	66.7	27	250	M20	M12
HSK100AQFMB40Q300	40	88	66.7	27	300	M20	M12

Какой артикул подходит для вашего станка?

Чертёж выше — опубликованный каталожный чертёж, а буквенные обозначения размеров соответствуют столбцам таблицы ниже. Mongtec подтверждает для вас интерфейс на вашем станке, вылет для операции и окончательный артикул. Пришлите данные станка и операции — проверка бесплатна.

Отправить данные станка и получить артикул →

Источник: каталог Mongtec HSK-A Tooling System, Ver 2026.

Проверяйте форму HSK, а не только размер. У HSK-A, C, E и F одинаковые номера размеров, но разные ведущие пазы, подача СОЖ и геометрия фланца, и они не взаимозаменяемы. Укажите в запросе марку и модель станка и обозначение интерфейса шпинделя.

Частые вопросы

Какой посадочный диаметр заказывать?

По посадочному отверстию фрезы, а не по её диаметру резания. У торцевой фрезы Ø100 mm посадочное отверстие обычно Ø32 mm.

Длинная оправка HSK жёстче длинной оправки BT?

В соединении со шпинделем — да: торцевой контакт устраняет там угловую податливость. За фланцем это та же сталь и тот же кубический закон, поэтому длинная оправка HSK всё равно остаётся длинной оправкой.

Что такое размер m?

Вторая резьба в исполнениях с посадочным фланцем, в дополнение к основному центральному винту M. Спецификацию крепежа для вашей фрезы подтвердите с Mongtec при запросе цены.
