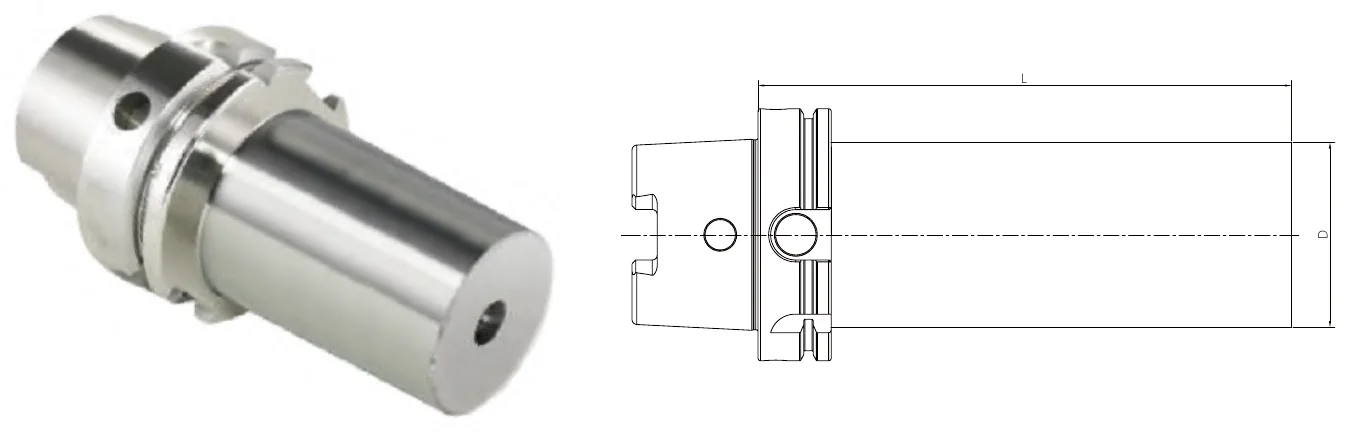

Адаптеры, втулки и специальные оправки Mongtec HSK-A

Запросить коммерческое предложение →

Для чего они нужны

Всё представленное здесь служит для установки на шпиндель HSK-A того, что для него не предназначено, либо является заготовкой для самостоятельной доработки: свёрла и развёртки с конусом Морзе, сверлильные патроны с конусом Jacobs, инструмент с хвостовиком HSK-C, фрезы с резьбовым хвостовиком и заготовки для изготовления специального инструмента.

Компромисс всегда один и тот же, и на странице HSK его особенно стоит обозначить прямо: адаптер добавляет стык, а стык отнимает часть того, ради чего вы покупали HSK. Торцевой контакт у шпинделя сохраняется, но второй интерфейс — адаптер–инструмент — имеет собственное биение и собственную податливость, и они складываются, а не компенсируются. Для сверления, развёртывания и нарезания резьбы это обычно допустимо. Для чистового прохода — как правило, нет, и цельная оправка с правильным интерфейсом обходится дешевле за весь срок выполнения работы.

Семейства

Адаптеры под конус Морзе MTA / MTB, MT1–MT5: MTA фиксирует инструмент лапкой, MTB — затяжным винтом. Где станок позволяет, используйте вариант с затяжным винтом — при лапке конус может проскальзывать при сверлении с большим усилием.

Оправки для сверлильных патронов APU и CPU, Ø1–16 mm, для быстрозажимных и прецизионных сверлильных патронов.

Быстросменные резьбонарезные патроны TC с компенсацией длины — метчик подаётся с собственным шагом, а не принудительно подачей по оси Z. Их стоит иметь для глухих отверстий и малых метчиков даже на станке с жёстким нарезанием резьбы.

Оправки SOM и M для фрез с резьбовым хвостовиком, M8–M16, с длинами A от 51 до 179 mm для обработки карманов.

Фланцевые адаптеры MOD с регулировкой биения — единственное семейство адаптеров, добавленный стык которого можно выставить после сборки, а не просто принять. Если адаптер необходим, используйте эти.

Втулки HSK-C для работы оснасткой с хвостовиком HSK-C в шпинделе HSK-A, регулируемые оправки UM, заготовки расточных оправок Ø50–120 mm для изготовления собственного специального инструмента и приспособления для выверки ATC — калибры для настройки руки смены инструмента относительно шпинделя, а не режущий инструмент.

Артикулы — размеры в mm

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждого изделия. Прочерк означает, что каталог не приводит пригодного значения для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения. Если напечатанный заголовок таблицы расходится с чертежом, над таблицей приводится соответствующее примечание.

Адаптер под конус Морзе с лапкой — 16 артикулов

Адаптер под конус Морзе с затяжным винтом — 16 артикулов

Переходная втулка для оправок — 18 артикулов

Оправка для сверлильного патрона APU — 4 артикула

Оправка для сверлильного патрона APU — 5 артикулов

Быстросменный резьбонарезной патрон — 6 артикулов

Оправка для фрез с резьбовым хвостовиком — 27 артикулов

На странице 31 каталога над этой таблицей напечатан заголовок столбцов оправки для концевых фрез (d / D / L / M / Screw Quantity / D). Правильные обозначения — M / d1 / d2 / A / L / D; это проверено по чертежу, по странице 32, где то же изделие приведено корректно, а также по размеру резьбы и длине A, закодированным в артикуле.

Оправка для фрез с резьбовым хвостовиком — 14 артикулов

На странице 31 каталога над этой таблицей напечатан заголовок столбцов оправки для концевых фрез (d / D / L / M / Screw Quantity / D). Правильные обозначения — M / d1 / d2 / A / L / D; это проверено по чертежу, по странице 32, где то же изделие приведено корректно, а также по размеру резьбы и длине A, закодированным в артикуле.

Фланцевый адаптер с регулировкой биения — 19 артикулов

Регулируемая оправка UM — 15 артикулов

В каталоге последний столбец этой таблицы обозначен как M, однако его значение — это длина, указанная в артикуле. Значения приведены точно так, как напечатаны, без переобозначения; распределение обозначений подтверждается письменно при запросе коммерческого предложения.

Заготовка расточной оправки — 30 артикулов

Приспособление для выверки руки ATC — 4 артикула

Приспособление для выверки руки ATC — 2 артикула

Источник: каталог Mongtec HSK-A Tooling System, Ver 2026.

Частые вопросы

Не сводит ли адаптер на нет преимущества HSK?

Не у шпинделя — этот стык не меняется. Адаптер добавляет второй стык дальше от шпинделя, с собственным биением и податливостью. Оценивайте по операции: для сверления и нарезания резьбы допустимо, для чистовой обработки — сомнительно.

MTA (лапка) или MTB (затяжной винт)?

Затяжной винт — везде, где станок это позволяет. Привод через лапку опирается на паз, и при сверлении с большим усилием конус может проскальзывать; затяжной винт принудительно втягивает его до упора.

Можно ли устанавливать адаптеры друг в друга?

Физически часто можно, но это почти всегда неверное решение — погрешности складываются, а жёсткость падает дважды. Если приходится так делать, настоящее решение — одна специально изготовленная оправка.

Закалены ли заготовки расточных оправок?

Они поставляются как заготовки для доработки на производстве. Прежде чем планировать шлифование, уточните у Mongtec материал и состояние термообработки при запросе коммерческого предложения.
