Торцевые поводки — MFC, MFCST — 15 артикулов

15 артикулов в серии MFC. Обработка всего вала за один установ. Торцевой поводок захватывает торец твердосплавными штифтами и приводит деталь со стороны задней бабки — без патрона и без второй операции. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Как работает торцевой поводок

Деталь, зажатая в патроне, не может быть обработана в месте зажима, поэтому вал обрабатывают за две операции с перезакреплением между ними — и именно при перезакреплении теряется соосность двух половин. Торцевой поводок устраняет эту операцию. Деталь удерживается между центром и набором закалённых поводковых штифтов, которые врезаются в торец; штифты передают крутящий момент, центр обеспечивает базирование, а весь наружный диаметр вала сразу открыт для инструмента.

Четыре заявления каталога по порядку: минимальные потери рабочего времени и рост производительности за счёт обработки за один установ; точность, автоматически подстраивающаяся под поверхность материала; высокая износостойкость; широкое применение на станках с ЧПУ. Первое — коммерческий аргумент, второе — технический: комплект штифтов плавающий, поэтому даже торец после пилы или ковки получает равномерный контакт со всеми штифтами.

MFC и MFCST

MFC — исполнение с конусом Морзе, от MT3 до MT5, в четырёх диапазонах размеров заготовки: Ø18–38, Ø27–55, Ø39–75 и Ø55–100 mm, с допустимой нагрузкой 55, 60, 70 и 100 kg соответственно. MFCST — исполнение тех же четырёх типоразмеров с цилиндрическим хвостовиком, с размером хвостовика Φd4 вместо конуса.

Твёрдость твердосплавных поводковых элементов — HRA 90–91. Направление вращения задаётся направлением крепления штифта типа MFC.

Правильное центровое отверстие

Торцевой поводок более чувствителен к центровому отверстию, чем обычный центр, поскольку центр должен базировать деталь, пока штифты её толкают. Слишком большое центровое отверстие приводит к тому, что деталь опирается на штифты, а не на центр, а слишком маленькое — к тому, что центр упирается до того, как штифты войдут в зацепление; и то и другое проявляется как биение на готовом диаметре. Mongtec публикует размер отверстия в зависимости от типоразмера поводка; приложите чертёж детали к запросу коммерческого предложения, и сочетание будет подтверждено до того, как вы сделаете центровые отверстия в сотне заготовок.

Артикулы — размеры в mm

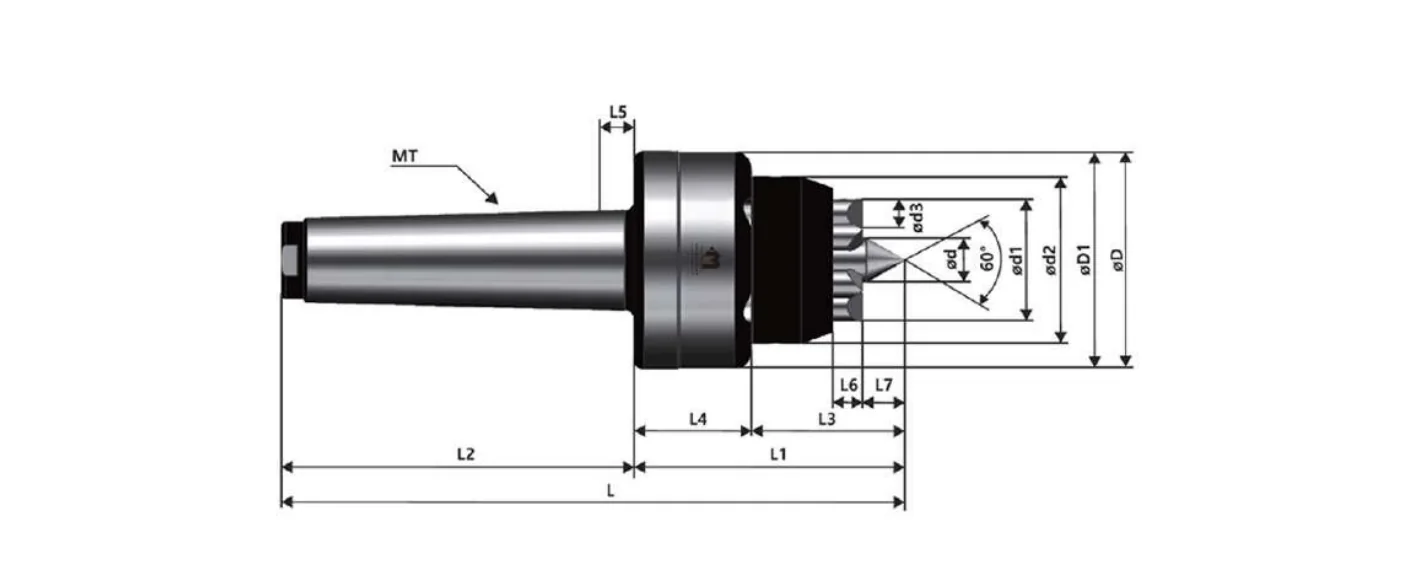

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждой серии. Указывайте название серии вместе с номером модели — один и тот же номер модели используется в нескольких сериях, поэтому "MSNN 2601001" однозначно определяет деталь, а "2601001" сам по себе — нет. Прочерк означает, что в каталоге нет применимого значения для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения.

MFC — 11 артикулов

MFCST — 4 артикула

Источник: каталог Mongtec Precision Center, Ver 2026 (поводковые центры).

Модель	Конус	Φd	Φd1	Φd2	Φd3	ΦD	ΦD1	L	L1	L2	L3	L4	L5	L6	L7	Размер заготовки	Макс. масса (kg)
3107001	MT3	5	17	28	5	41.4	41	141.3	56.3	85	31.8	24.5	6	5	5.3	Φ18-Φ38	55
4107001	MT4	5	17	28	5	41.4	41	164.3	56.3	108	31.8	24.5	8	5	5.3	Φ18-Φ38	55
5107001	MT5	5	17	28	5	41.4	41	192.3	56.3	136	31.8	24.5	8	5	5.3	Φ18-Φ38	55
3207001	MT3	9	26	38	7	52	51.4	148.8	63.8	85	36.8	27	6	6.5	8.8	Φ27-Φ55	60
4207001	MT4	9	26	38	7	52	51.4	171.8	63.8	108	36.8	27	8	6.5	8.8	Φ27-Φ55	60
5207001	MT5	9	26	38	7	52	51.4	199.8	63.8	136	36.8	27	8	6.5	8.8	Φ27-Φ55	60
3307001	MT3	14	38	52	9	68	67.4	168	83	85	47	36	6	9	13	Φ39-Φ75	70
4307001	MT4	14	38	52	9	68	67.4	191	83	108	47	36	8	9	13	Φ39-Φ75	70
5307001	MT5	14	38	52	9	68	67.4	219	83	136	47	36	8	9	13	Φ39-Φ75	70
4407001	MT4	18	54	72	14	83.5	82.5	200.6	92.6	108	57.6	35	8	11	15.6	Φ55-Φ100	100
5407001	MT5	18	54	72	14	83.5	82.5	228.6	92.6	136	57.6	35	8	11	15.6	Φ55-Φ100	100

Модель	Φd	Φd1	Φd2	Φd3	Φd4	ΦD	ΦD1	L	L1	L2	L3	L4	L6	L7	Размер заготовки	Макс. масса (kg)
TS0107001	5	17	28	5	35	41.4	41	141.3	56.3	85	31.8	24.5	5	5.3	Φ18-Φ38	55
TS0207001	9	26	28	7	35	52	51.4	148.3	63.8	85	36.8	27	6.5	8.8	Φ27-Φ55	60
TS0307001	14	38	52	9	35	68	67.4	168	83	85	47	36	9	13	Φ39-Φ75	70
TS0407001	18	54	72	14	41	83.5	82.5	177.6	92.6	85	57.6	35	11	15.6	Φ55-Φ100	100

Перед заказом проверьте конус Морзе вашей задней бабки. Центр изготавливается под один конус и не может быть адаптирован без переходной втулки, а втулка снижает жёсткость именно там, где она нужнее всего. Укажите в запросе производителя, модель станка и конус задней бабки.

Частые вопросы

Может ли торцевой поводок заменить патрон?

Для обработки валов в центрах — да, в этом и состоит его назначение. Деталь приводится от торца, поэтому весь наружный диаметр можно обработать за один установ. Для деталей с фланцем, коротких или несбалансированных деталей он патрон не заменяет.

Какое центровое отверстие требуется?

Соответствующее типоразмеру поводка. Mongtec публикует таблицу размеров центровых отверстий для торцевых поводков и допустимые отклонения в обе стороны: слишком большое — и деталь опирается на штифты, слишком маленькое — и центр упирается. Сверьте с чертежом детали при запросе коммерческого предложения.

Как задаётся направление вращения?

Направлением крепления штифта типа MFC, согласно каталогу. Один и тот же поводок можно настроить на любое направление вращения.

MFC или MFCST?

MFC устанавливается на конус Морзе (MT3, MT4, MT5). MFCST — исполнение с цилиндрическим хвостовиком для тех же четырёх диапазонов размеров заготовки; выбирайте в зависимости от того, что допускает ваша задняя бабка или шпиндель.

Торцевые поводки Mongtec MFC
