Вращающиеся центры Mongtec с гайкой и премиум-класса

37 артикулов в сериях MSNN, MSW. MSNN дополнен гайкой, поэтому центр снимается с вала без съёмника. MSW — стандартный центр премиум-класса с бесконтактным уплотнением в дополнение к масляному сальнику. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

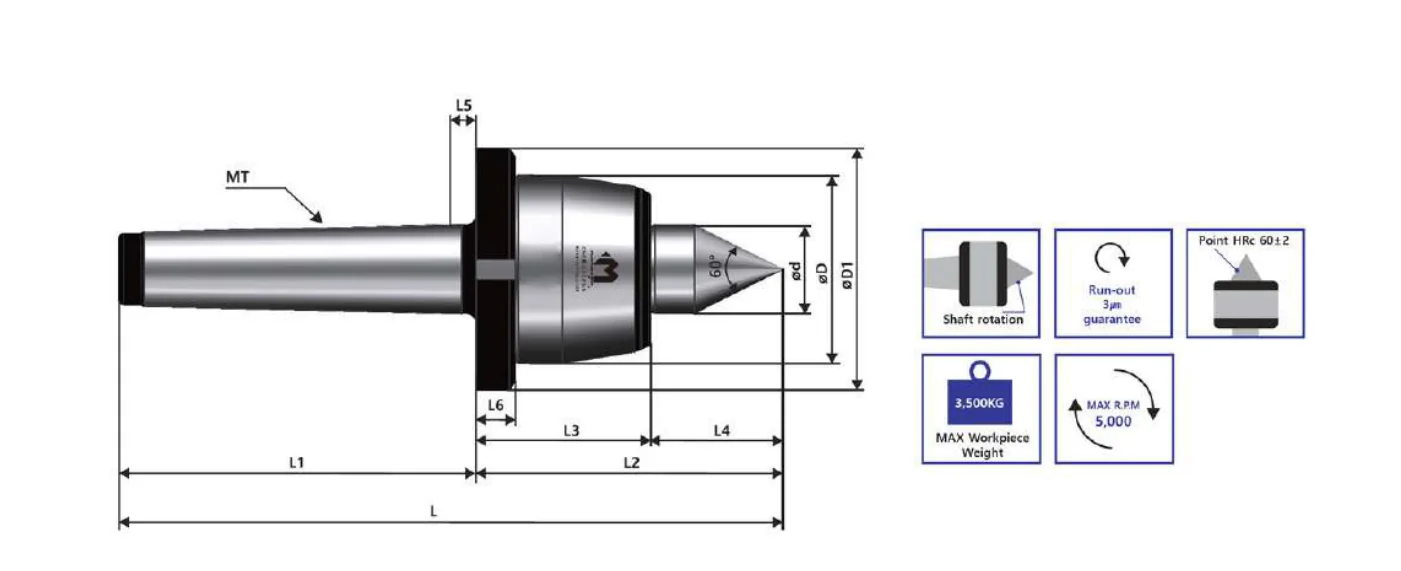

Вращающиеся центры Mongtec с гайкой и премиум-класса — чертёж с размерами — Чертёж с размерами из каталога Mongtec.

Зачем гайка

Серия MSNN — это стандартный центр с гайкой на корпусе. Извлечь вращающийся центр из пиноли задней бабки, долго простоявшей в СОЖ, — работа, которую никто не любит; гайка даёт лыски под ключ, поэтому центр снимается и устанавливается без съёмника и без ударов по прецизионному пакету подшипников. Если ваши операторы часто меняют центры — разные углы наконечника для разных задач, — эта серия быстро окупается.

Что даёт премиум-класс

В каталоге MSW описан как стандартный вращающийся центр премиум-класса. Он имеет бесконтактное уплотнение в дополнение к специальному масляному сальнику. Контактное уплотнение изнашивается; бесконтактное лабиринтное уплотнение не касается вала, поэтому не изнашивается и не создаёт сопротивления. На станке с подачей СОЖ под давлением или в цехе, работающем в безлюдном режиме, где за задней бабкой никто не следит, именно этот второй барьер защищает подшипники от стружки на протяжении всего срока службы центра.

Вариант MNSR в серии MSW — исполнение с удлинённой головкой. Все размеры MSW охватывают конусы от Морзе 3 до Морзе 6.

Артикулы — размеры в mm

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждой серии. Указывайте название серии вместе с номером модели — один и тот же номер модели используется в нескольких сериях, поэтому "MSNN 2601001" однозначно определяет деталь, а "2601001" сам по себе — нет. Прочерк означает, что в каталоге нет применимого значения для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения.

MSNN — 5 артикулов

Модель	Конус	ΦD	ΦD1	Φd	L	L1	L2	L3	L4	L5	L6	Масса (kg)	R.P.M	Биение (mm)
2601001	MT2	49	65	25	140	68	72	42	30	6	10	500	5,000	0.003
3601001	MT3	49	65	25	157	85	72	42	30	6	10	500	5,000	0.003
4601001	MT4	66	85	31.4	201	108	93	53	40	8	12	800	3,800	0.003
5601001	MT5	83	105	40	251	136	115	65	50	8	15	2,000	3,000	0.003
6601001	MT6	105	125	50	324	189	135	75	60	10	17	3,500	2,800	0.003

MSNNNAC — 5 артикулов

Модель	Конус	ΦD	ΦD1	Φd	L	L1	L2	L3	L4	L5	L6	ΦC	Масса (kg)	R.P.M	Биение (mm)
2701001	MT2	49	65	25	140	68	72	—	30	6	10	10	500	5,000	0.003
3701001	MT3	49	65	25	157	85	72	42	30	6	10	10	500	5,000	0.003
4701001	MT4	66	85	31.4	201	108	93	53	40	8	12	14	800	3,800	0.003
5701001	MT5	83	105	40	251	136	115	65	50	8	15	18	2,000	3,000	0.003
6701001	MT6	105	125	50	324	189	135	75	60	10	17	30	3,500	2,800	0.003

MSNNAL/MSNNALC — 5 артикулов

Модель	Конус	ΦD	ΦD1	Φd	L	L1	L2	L3	L4	L5	L6	ΦC	Масса (kg)	R.P.M	Биение (mm)
2701001	MT2	49	65	25	140	68	72	42	30	6	10	10	500	5,000	0.003
3701001	MT3	49	65	25	157	85	72	42	30	6	10	10	500	5,000	0.003
4701001	MT4	66	85	31.4	201	108	93	53	40	8	12	14	800	3,800	0.003
5701001	MT5	83	105	40	251	136	115	65	50	8	15	18	2,000	3,000	0.003
6701001	MT6	105	125	50	324	189	135	75	60	10	17	30	3,500	2,800	0.003

MSW — 4 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	Масса (kg)	R.P.M	Биение (mm)
3001101	MT3	49	24	165.5	85	80.5	51.5	29	6	500	5,000	0.003
4001101	MT4	66	30	207.5	108	99.5	61	38.5	8	800	3,800	0.003
5001101	MT5	83	39	259	136	123	73	50	8	2,000	3,000	0.003
6001101	MT6	105	49	330	189	141	81	60	10	3,500	2,800	0.003

MSWC — 4 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	Масса (kg)	R.P.M	Биение (mm)
3101101	MT3	49	24	165.5	85	80.5	51.5	29	10	500	5,000	0.003
4101101	MT4	66	30	207.5	108	99.5	61	38.5	14	800	3,800	0.003
5101101	MT5	83	39	259	136	123	73	50	18	2,000	3,000	0.003
6101101	MT6	105	49	330	189	141	81	60	30	3,500	2,800	0.003

MNSR — 4 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦB	Масса (kg)	R.P.M	Биение (mm)
3201101	MT3	49	24	176.5	85	91.5	51.5	40	6	10	300	5,000	0.003
4201101	MT4	66	30	215.5	108	107.5	61	46.5	8	14	500	3,800	0.003
5201101	MT5	83	39	267.3	136	131.3	73	58.3	8	18	1,500	3,000	0.003
6201101	MT6	105	49	348	189	159	81	78	10	18	2,500	2,800	0.003

MSWAC — 4 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	Масса (kg)	R.P.M	Биение (mm)
3301101	MT3	49	24	176.5	85	91.5	51.5	40	6	10	300	5,000	0.003
4301101	MT4	66	30	215.5	108	107.5	61	46.5	8	14	500	3,800	0.003
5301101	MT5	83	39	267.3	136	131.3	73	58.3	8	18	1,500	3,000	0.003
6301101	MT6	105	49	348	189	159	81	78	10	18	2,500	2,800	0.003

MSWAL/MSWALC — 6 артикулов

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	Φd1	Масса (kg)	R.P.M	Биение (mm)
4401101	MT4	66	30	225.5	108	117.5	61	56.5	8	18	12	300	3,800	0.003
6401101	MT6	105	49	370	189	181	81	100	10	30	14	2,500	2,800	0.003
3501101	MT3	49	24	184.6	85	99.6	51.5	48.1	6	19	10	300	5,000	0.003
4501101	MT4	66	30	225.5	108	117.5	61	56.5	8	18	12	500	3,800	0.003
5501101	MT5	83	39	279.2	136	143.2	73	70.2	8	19.5	14	1,500	3,000	0.003
6501101	MT6	105	49	370	189	181	81	100	10	30	14	2,500	2,800	0.003

Источник: каталог Mongtec Precision Center, Ver 2026 (поводковые центры).

Перед заказом проверьте конус Морзе вашей задней бабки. Центр изготавливается под один конус и не может быть адаптирован без переходной втулки, а втулка снижает жёсткость именно там, где она нужнее всего. Укажите в запросе производителя, модель станка и конус задней бабки.

Частые вопросы

Влияет ли гайка на точность?

Нет. Серия MSNN указана в каталоге с тем же биением не более 0.003 mm, что и стандартная серия MSN. Гайка — элемент крепления на корпусе вне пакета подшипников.

Бесконтактное уплотнение устанавливается вместо масляного сальника или вместе с ним?

Вместе с ним. MSW имеет оба: специальный масляный сальник, как у стандартной серии, и бесконтактное уплотнение перед ним.

Что такое MNSR?

Это вариант с удлинённой головкой в серии MSW, с размером ΦB. Тот же корпус и уплотнение, более длинная носовая часть.
