Вращающиеся центры со сменными наконечниками

24 артикула в сериях MSNP, MCNP. Один корпус — много наконечников. Меняйте наконечник под задачу вместо покупки центра для каждой задачи — после замены биение остаётся в пределах 0.005 mm. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Идея

Вращающийся центр — это в основном пакет подшипников и корпус; деталь, которая действительно касается заготовки, — закалённый наконечник, стоящий лишь малую долю целого. Серии MSNP и MCNP разделяют их. Корпус остаётся в задней бабке, а наконечник снимается, поэтому одно вложение покрывает наконечник 60° для общих работ, наконечник 75° или 90° для неглубокого центрового отверстия, скруглённый наконечник для труб или поводковый наконечник.

Главная цифра каталога здесь такова: при замене наконечника биение остаётся в пределах 0.005 mm. В этом вся суть — если бы замена наконечника стоила вам точности, вы бы покупали отдельные центры.

MSNP или MCNP

MSNP — полноразмерный корпус, от Морзе 2 до Морзе 5, вал центра закалён до HRA 58–62. MCNP — исполнение для небольших заготовок, его наконечник имеет двухступенчатую угловую форму, специально выполненную для минимизации помех: на небольшой детали инструмент и центр конкурируют за одно пространство, и ступенчатый наконечник освобождает место.

Наконечники

В таблицах MSNP-SPOINT ниже приведены сами сменные наконечники, сгруппированные по форме. Первая цифра номера наконечника обозначает форму, вторая — размер конуса Морзе корпуса, к которому он подходит.

Артикулы — размеры в mm

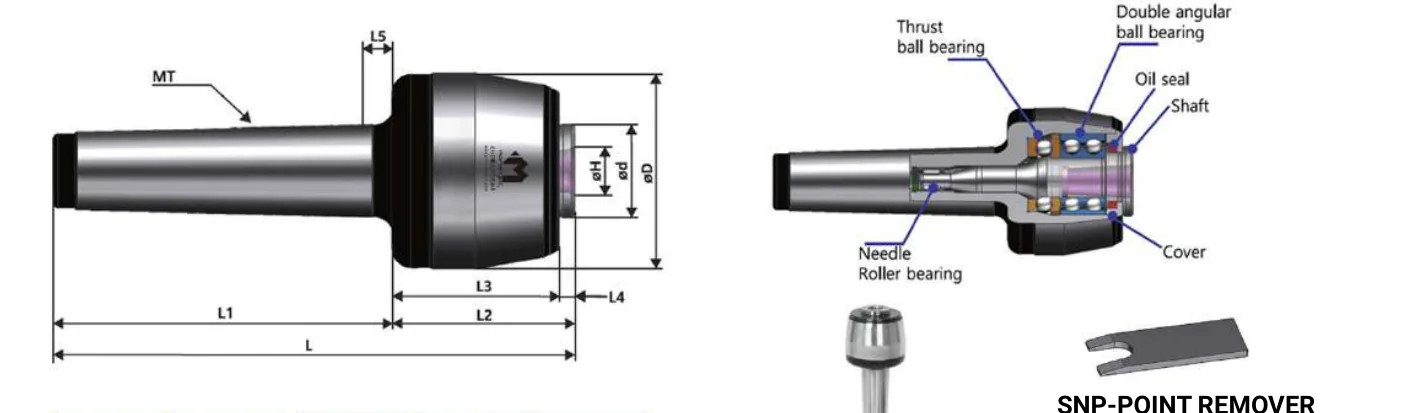

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждой серии. Указывайте название серии вместе с номером модели — один и тот же номер модели используется в нескольких сериях, поэтому "MSNN 2601001" однозначно определяет деталь, а "2601001" сам по себе — нет. Прочерк означает, что в каталоге нет применимого значения для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения.

Серия MSNP — 4 артикула

MSNP-SPOINT — таблица 1 — 8 артикулов

MSNP-SPOINT — таблица 2 — 6 артикулов

MSNP-SPOINT — таблица 3 — 4 артикула

Серия MCNP — 2 артикула

Источник: каталог Mongtec Precision Center, Ver 2026 (поводковые центры).

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦH	Масса (kg)	R.P.M	Биение (mm)
2102001	MT2	49	25	115	68	47	42	5	6	12	100	5,000	0.003
3102001	MT3	49	25	132	85	47	42	5	6	12	180	5,000	0.003
4102001	MT4	66	31.4	166	108	58	53	5	8	15	300	3,800	0.003
5102001	MT5	83	40	207.5	136	71.5	65	6.2	8	22	700	3,000	0.003

Модель	Конус	ΦD	Φd	L	L1	L2
1-2102001	MT2	20	12	48	24	24
1-3102001	MT3	20	12	48	24	24
1-4102001	MT4	28	15	61.5	30	31.5
1-5102001	MT5	38	22	78	35	43
2-2102001	MT2	20	12	43.8	24	19.8
2-3102001	MT3	20	12	43.8	24	19.8
3-2102001	MT2	20	12	40.9	24	16.9
3-3102001	MT3	20	12	40.9	24	16.9

Модель	Конус	ΦD	ΦG	L	L1	L2	Φd
4-2102001	MT2	18	12	54	24	30	10
4-3102001	MT3	18	12	54	24	30	10
4-5102001	MT5	32	32	90	35	55	14
5-2102001	MT2	45	12	51	24	27	25
5-3102001	MT3	45	12	51	24	27	25
5-4102001	MT4	55	15	61.5	30	31.5	30

Модель	Конус	ΦD	ΦG	L	L1	L2	ΦH	Φh
6-2102001	MT2	22	12	40	24	16	18	6
6-3102001	MT3	22	12	40	24	16	18	6
6-4102001	MT4	40	15	57	30	27	36	15
6-5102001	MT5	50	22	65	35	30	47	25

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦH	R.P.M	Биение (mm)
3102201	MT3	49	31.4	158.5	85	73.5	42	31.5	6	12	5,000	0.003
5102201	MT5	83	40	235	136	99	65	34	8	12	3,000	0.003

Перед заказом проверьте конус Морзе вашей задней бабки. Центр изготавливается под один конус и не может быть адаптирован без переходной втулки, а втулка снижает жёсткость именно там, где она нужнее всего. Укажите в запросе производителя, модель станка и конус задней бабки.

Частые вопросы

Какую точность я теряю при замене наконечника?

Каталог указывает биение в пределах 0.005 mm после замены наконечника. Сам корпус выполнен с более жёстким допуском; при проектировании следует исходить из значения 0.005 mm, если наконечник меняется в процессе эксплуатации.

Можно ли использовать наконечники MSNP в корпусе MCNP?

Нет. У двух серий разные посадочные места наконечников и разные размеры корпусов. Заказывайте наконечники по таблице, соответствующей серии вашего корпуса.

Зачем двухступенчатый наконечник у MCNP?

Чтобы освободить место для инструмента. При обработке малых диаметров токарный резец должен подходить близко к торцу со стороны задней бабки; ступенчатый наконечник освобождает пространство, которое занимает обычный конус 60 градусов.
