Узкие и водонепроницаемые вращающиеся центры Mongtec

33 артикула в сериях MWN, MHB. Для случаев, когда инструмент задевает центр, когда станок универсальный, или когда задняя бабка и патрон не соосны. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

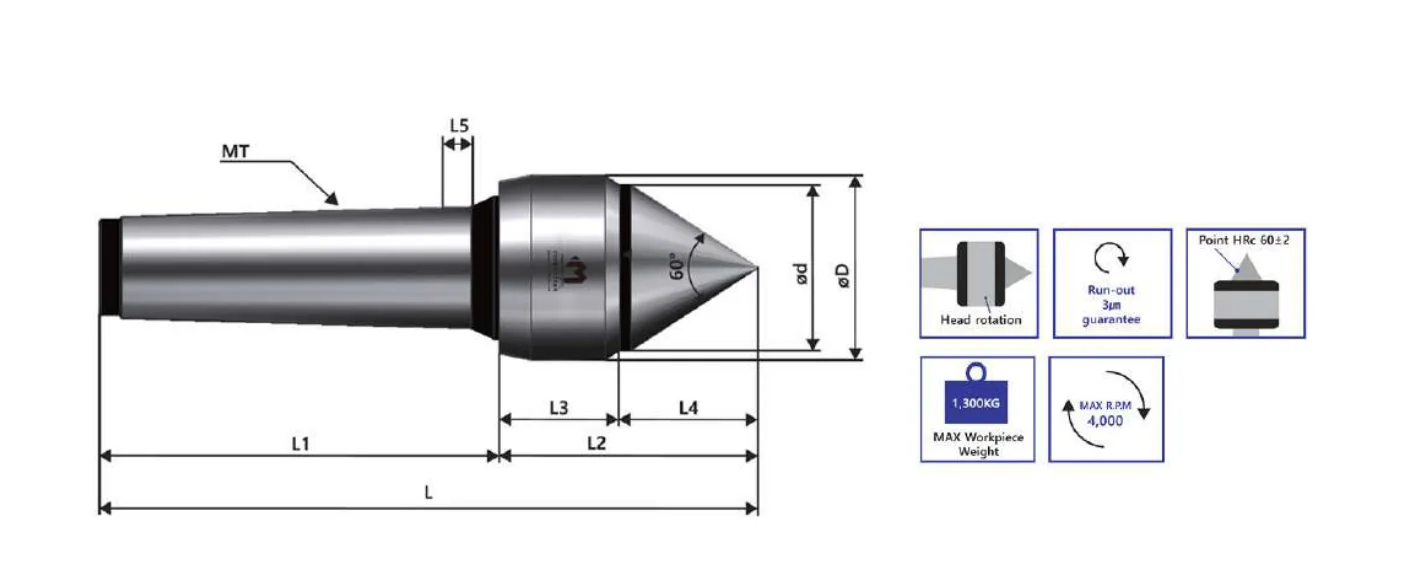

Узкие и водонепроницаемые вращающиеся центры Mongtec — чертёж с размерами — Чертёж с размерами из каталога Mongtec.

MWN — узкая головка, водонепроницаемый

Центр с вращающейся головкой и намеренно уменьшенным корпусом: в каталоге это сформулировано как корпус минимизирован для уменьшения помех при врезании. На тонком валу, когда инструмент подходит вплотную к задней бабке, ограничением является диаметр корпуса, и MWN уменьшает его до Ø30–62 mm против Ø49–105 mm у стандартного MSN. Биение не более 0.003 mm.

MHB — для универсального токарного станка

Центр с вращающейся головкой, узким корпусом, предназначенный в каталоге именно для тонкой токарной работы, например изготовления небольших валов. Это центр для инструментального токарного станка, а не для револьверной головки станка с ЧПУ: точность вращения не более 0.003 mm, от Морзе 2 до Морзе 6, в корпусе, который не мешает инструменту с ручной подачей.

MSHF — эксцентриковая регулировка

Этот центр решает конкретную и досадную проблему. Если оси задней бабки и патрона не совпадают, каждая деталь выходит с конусностью, а выверка задней бабки занимает полдня. MSHF — вращающийся центр со встроенной регулировкой эксцентриситета до 2 mm, поэтому центр смещается к оси шпинделя, а не станок выверяется под центр. Он работает на высокоскоростных высокоточных подшипниках, поэтому коррекция соосности не стоит вам скорости.

Артикулы — размеры в mm

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждой серии. Указывайте название серии вместе с номером модели — один и тот же номер модели используется в нескольких сериях, поэтому "MSNN 2601001" однозначно определяет деталь, а "2601001" сам по себе — нет. Прочерк означает, что в каталоге нет применимого значения для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения.

MWN — 4 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	Масса (kg)	R.P.M	Биение (mm)
2004001	MT2	30	27	123	75	48	22	25	4.5	200	4,000	0.003
3004001	MT3	35	32	144.2	89	55.2	25	30.2	5	400	3,000	0.003
4004001	MT4	48	43	191	116	75	35	40	6	700	3,000	0.003
5004001	MT5	62	57	238	144	94	40.4	53.6	8	1,300	2,000	0.003

MWNC — 3 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	Масса (kg)	R.P.M	Биение (mm)
2104001	MT2	30	27	123	75	48	22	26	4.5	10	200	4,000	0.003
4104001	MT4	48	43	191	116	75	35	40	6	14	700	3,000	0.003
5104001	MT5	62	57	238	144	94	40.4	53.6	8	18	1,300	2,000	0.003

MWNA — 3 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦD	Масса (kg)	R.P.M	Биение (mm)
2204001	MT2	30	27	140	75	65	22	43	4.5	10	120	4,000	0.003
4204001	MT4	48	43	220	116	104	35	69	6	14	550	3,000	0.003
5204001	MT5	62	57	279	144	135	40.4	94.6	8	16	1,000	2,000	0.003

MWNAC — 3 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	Масса (kg)	R.P.M	Биение (mm)
2304001	MT2	30	27	140	75	65	22	43	4.5	10	120	4,000	0.003
4304001	MT4	48	43	220	116	104	35	69	6	14	550	3,000	0.003
5304001	MT5	62	57	279	144	135	40.4	94.6	8	16	1,000	2,000	0.003

MWNAL / MWNALC — 7 артикулов

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	Φd1	Масса (kg)	R.P.M	Биение (mm)
2404001	MT2	30	27	143.8	75	68.8	22	46.8	4.5	12	10	100	4,000	0.003
3404001	MT3	35	32	172	89	83	25	58	5	14	10	280	3,000	0.003
4404001	MT4	48	43	234	116	118	35	83	6	22	12	500	3,000	0.003
5404001	MT5	62	57	294.4	144	150.4	40.4	110	8	21.4	12	900	2,000	0.003
2504001	MT2	30	27	143.8	75	68.8	22	46.8	4.5	12	10	100	4,000	0.003
3504001	MT3	35	32	172	89	83	25	58	5	14	10	280	3,000	0.003
5504001	MT5	62	57	294.4	144	150.4	40.4	110	8	21.4	12	900	2,000	0.003

MHB — 5 артикулов

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	Масса (kg)	R.P.M	Биение (mm)
2008001	MT2	38	18	124	68	56	35	21	6	300	6,000	0.003
3008001	MT3	38	18	141	85	56	35	21	6	400	6,000	0.003
4008001	MT4	45	25	184	108	76	44	32	5.3	600	5,000	0.003
5008001	MT5	36	28	229	136	93	58	35	6.3	750	4,000	0.003
6008001	MT6	102	55	333	189	144	82	62	10	1,200	2,000	0.003

MHBC — 4 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	Масса (kg)	R.P.M	Биение (mm)
2108001	MT2	38	18	124	68	56	35	21	6	10	300	6,000	0.003
3108001	MT3	38	18	141	85	56	35	21	6	10	400	6,000	0.003
4108001	MT4	45	25	184	108	76	44	32	5.3	12	600	5,000	0.003
5108001	MT5	63	28	229	136	93	58	35	6.3	14	750	4,000	0.003

MHBA — 2 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	Φd1	Масса (kg)	R.P.M	Биение (mm)
4208001	MT4	45	25	194.2	108	86.2	44	42.2	5.3	12	600	5,000	0.003
5208001	MT5	63	28	238	136	102	58	44	6.3	14	750	4,000	0.003

MHBAC — 2 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	Масса (kg)	R.P.M	Биение (mm)
4308001	MT4	45	25	194.2	108	86.2	44	42.2	5.3	12	600	5,000	0.003
5308001	MT5	63	28	238	136	102	58	44	6.3	14	750	4,000	0.003

Источник: каталог Mongtec Precision Center, Ver 2026 (поводковые центры).

Перед заказом проверьте конус Морзе вашей задней бабки. Центр изготавливается под один конус и не может быть адаптирован без переходной втулки, а втулка снижает жёсткость именно там, где она нужнее всего. Укажите в запросе производителя, модель станка и конус задней бабки.

Частые вопросы

Что означает исполнение с вращающейся головкой?

Вместе с заготовкой вращается только головка; вал и корпус неподвижны. Альтернатива — вращение вала, как в серии MHN, — когда вращается весь вал центра. Вращающаяся головка позволяет уменьшить корпус вокруг подшипника.

Какую несоосность может компенсировать MSHF?

Максимум 2 mm эксцентриситета, согласно каталогу. При большей несоосности требуется выверка самой задней бабки.

Лучше ли уплотнён MWN, чем стандартная серия?

В каталоге он указан как водонепроницаемое исполнение. Если на станке подача СОЖ под высоким давлением, уточните конкретные условия защиты от проникновения у Mongtec при запросе коммерческого предложения — класс IP в каталоге не указан.
