Стандартные вращающиеся центры Mongtec для станков с ЧПУ
48 артикулов в сериях MSN, MLP, MHN. Три серии, которые токарный цех покупает по умолчанию: MSN для общих работ на станках с ЧПУ, MLP как бюджетная версия, MHN — когда инструмент задевает корпус центра. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.
Все три — вращающиеся центры с тройным прецизионным пакетом подшипников и специальным масляным сальником, защищающим подшипники от СОЖ и стружки. Различаются они тем, чем жертвуют.
MSN — массовая серия; каталог называет её самым популярным стандартным токарным центром для станков с ЧПУ. Биение не более 0.003 mm, от Морзе 2 до Морзе 6, полный набор вариантов головки (C — с каналом для СОЖ или буртом, A — удлинённая, AL/ALC — с длинной носовой частью). Если нет причин выбрать другое, выбирайте эту серию.
MLP — версия ECO: та же тройная подшипниковая схема и масляный сальник, но с меньшей стоимостью — для цехов, которым нужен вращающийся центр на каждом станке, а не лучший центр на одном станке. Только Морзе 4 и Морзе 5.
MHN — стандартный центр с узким корпусом и вращающимся валом: внутри корпуса вращается весь вал центра, а не только головка. Смысл — в свободном пространстве: на длинной тонкой детали, когда инструмент подходит близко к задней бабке, корпус MSN диаметром Ø49–105 mm может помешать резанию. MHN уменьшает его до Ø34–58 mm.
Расшифровка буквенных обозначений вариантов
В каждой серии суффикс описывает головку, а не конус: без суффикса — базовая головка, C добавляет элемент ΦC, A — удлинённая головка (размер ΦB), AC сочетает оба, а AL / ALC — длинные исполнения с дополнительными размерами L6 и Φd1. Каждый вариант доступен во всех размерах конуса Морзе, указанных в его таблице.
Артикулы — размеры в mm

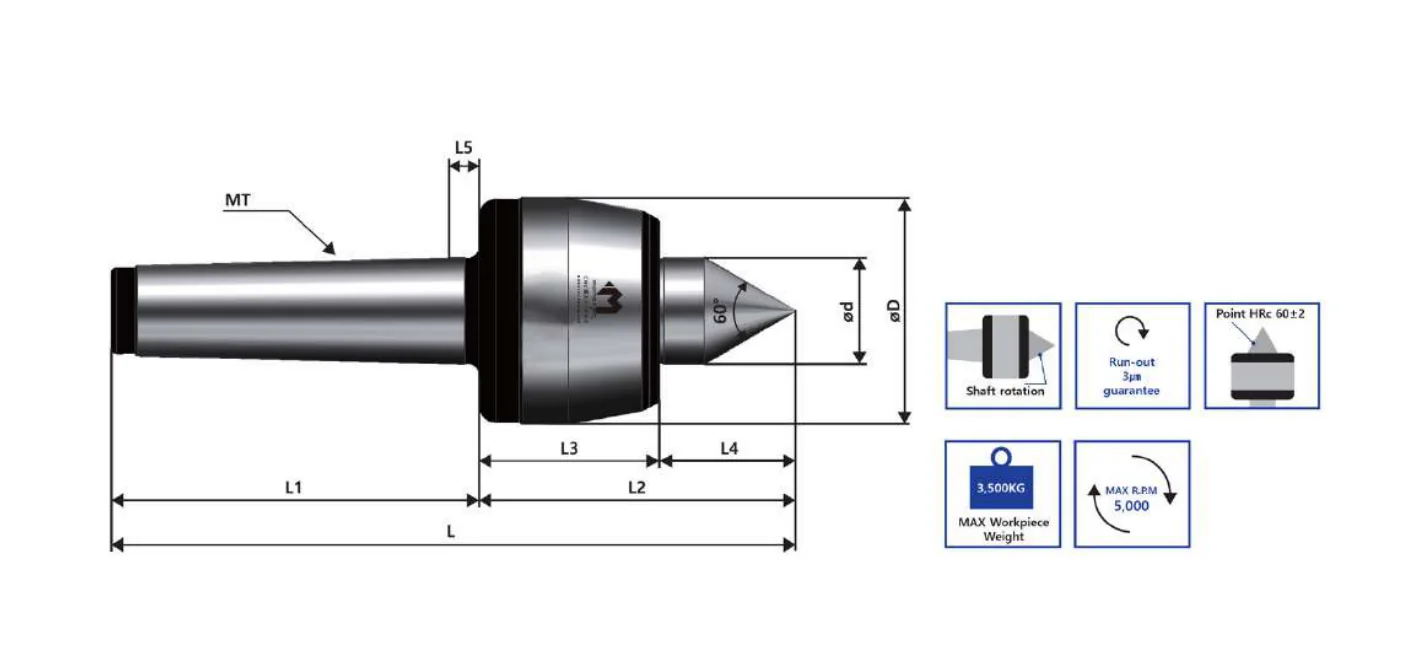

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждой серии. Указывайте название серии вместе с номером модели — один и тот же номер модели используется в нескольких сериях, поэтому "MSNN 2601001" однозначно определяет деталь, а "2601001" сам по себе — нет. Прочерк означает, что в каталоге нет применимого значения для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения.
MSN — 5 артикулов
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
Масса (kg)
R.P.M
Биение (mm)
2001001
MT2
49
25
140
68
72
42
30
6
500
5,000
0.003
3001001
MT3
49
25
157
85
72
42
30
6
500
5,000
0.003
4001001
MT4
66
31.4
201
108
93
53
40
8
800
3,800
0.003
5001001
MT5
83
40
251
136
115
65
50
8
2,000
3,000
0.003
6001001
MT6
105
50
324
189
135
75
60
10
3,500
2,800
0.003
MSNC — таблица 1 — 5 артикулов
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦC
Масса (kg)
R.P.M
Биение (mm)
2101001
MT2
49
25
140
68
72
42
30
6
10
500
5,000
—
3101001
MT3
49
25
157
85
72
42
30
6
10
500
5,000
0.003
4101001
MT4
66
31.4
201
108
93
53
40
8
14
800
3,800
0.003
5101001
MT5
83
40
251
136
115
65
50
8
18
2,000
3,000
0.003
6101001
MT6
105
50
324
189
135
75
60
10
30
3,500
2,800
0.003
MSNC — таблица 2 — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦB
Масса (kg)
R.P.M
Биение (mm)
2201001
MT2
49
25
155
68
87
42
45
6
10
500
5,000
0.003
3201001
MT3
49
25
172
85
87
42
45
6
10
500
5,000
0.003
4201001
MT4
66
31.4
214
108
106
53
53
8
14
500
3,800
0.003
MSNAC — 5 артикулов
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦB
Масса (kg)
R.P.M
Биение (mm)
2301001
MT2
49
25
155
68
87
42
45
6
10
500
5,000
0.003
3301001
MT3
49
25
172
85
87
42
45
6
10
500
5,000
0.003
4301001
MT4
66
31.4
214
108
106
53
53
8
14
500
3,800
0.003
5301001
MT5
83
40
266
136
130
65
65
8
16
1,500
3,000
0.003
6301001
MT6
105
50
342
189
153
75
78
10
18
2,500
2,800
0.003
MSNAL/MSNALC — 10 артикулов
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
L6
Φd1
Масса (kg)
R.P.M
Биение (mm)
2401001
MT2
49
25
160
68
92
42
50
6
17
10
500
5,000
0.003
3401001
MT3
49
25
177
85
92
42
50
6
17
10
500
5,000
0.003
4401001
MT4
66
31.4
221
108
113
53
60
8
18
12
500
3,800
0.003
5401001
MT5
83
40
276
136
140
65
75
8
17.5
12
1,500
3,000
0.003
6401001
MT6
105
50
359
189
170
75
95
10
25
14
2,500
2,800
0.003
2501001
MT2
49
25
160
68
92
42
50
6
17
10
500
5,000
0.003
3501001
MT3
49
25
177
85
92
42
50
6
17
10
500
5,000
0.003
4501001
MT4
66
31.4
221
108
113
53
60
8
18
12
500
3,800
0.003
5501001
MT5
83
40
276
136
140
65
75
8
17.5
12
1,500
3,000
0.003
6501001
MT6
105
50
359
189
170
75
95
10
25
14
2,500
2,800
0.003
MLP — 2 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
Масса (kg)
R.P.M
Биение (mm)
4004101
MT4
49
25
180
108
42
72
30
6.5
500
5,000
0.003
5004101
MT5
66
31.1
229
136
53
93
40
6.5
800
3,800
0.003
MLPA — 2 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦB
Масса (kg)
R.P.M
Биение (mm)
4204101
MT4
49
25
195
108
42
87
45
6.5
10
500
5,000
0.003
5204104
MT5
66
31.4
242
136
53
106
53
6.5
14
500
3,800
0.003
MLPAC — 2 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦB
Масса (kg)
R.P.M
Биение (mm)
4304101
MT4
49
25
195
108
42
87
45
6.5
10
500
5,000
0.003
5304101
MT5
66
31.4
242
136
53
106
53
6.5
14
500
3,800
0.003
MLPAL/MLPALC — 4 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
L6
ΦB
Масса (kg)
R.P.M
Биение (mm)
4404101
MT4
49
25
200
108
42
92
50
6.5
17
10
500
5,000
0.003
5404101
MT5
66
31.4
249
136
53
113
60
6.5
18
12
500
3,800
0.003
4504101
MT4
49
25
200
108
42
92
50
6.5
17
10
500
5,000
0.003
5504101
MT5
66
31.4
249
136
53
113
60
6.5
18
12
500
3,800
0.003
MHN — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
Масса (kg)
R.P.M
Биение (mm)
3003101
MT3
34
18
146.5
85
61.5
40.5
21
5.3
300
6,000
0.003
4003101
MT4
42
24
177
108
69
41
28
5.3
400
5,000
0.003
5003101
MT5
58
31.4
229.3
134.3
95
60
35
6.3
700
4,000
0.003
MHNC — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦC
Масса (kg)
R.P.M
Биение (mm)
3103101
MT3
34
18
146.5
85
61.5
40.5
21
5.3
10
300
6,000
0.003
4103101
MT4
42
24
177
108
69
41
28
5.3
14
400
5,000
0.003
5103101
MT5
58
31.4
229.3
134.3
95
60
35
6.3
18
700
4,000
0.003
MHNA/MHNAC — 4 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦB
Масса (kg)
R.P.M
Биение (mm)
3203101
MT3
34
18
152.5
85
67.5
40.5
27
5.3
10
300
6,000
0.003
5203101
MT5
58
31.4
247.3
134.3
113
60
53
6.3
14
700
4,000
0.003
3303101
MT3
34
18
152.5
85
67.5
40.5
27
5.3
10
300
6,000
0.003
4303101
MT4
42
24
186
108
78
41
37
5.3
12
400
5,000
0.003
Источник: каталог Mongtec Precision Center, Ver 2026 (поводковые центры).
Перед заказом проверьте конус Морзе вашей задней бабки. Центр изготавливается под один конус и не может быть адаптирован без переходной втулки, а втулка снижает жёсткость именно там, где она нужнее всего. Укажите в запросе производителя, модель станка и конус задней бабки.
Частые вопросы
Чем вращающийся центр отличается от упорного?
Вращающийся центр вращается вместе с заготовкой на собственных подшипниках, поэтому в точке контакта нет относительного скольжения и не нужна смазка. Упорный центр неподвижен, и заготовка скользит по нему — он жёстче и точнее, но выделяет тепло и требует смазки. Mongtec поставляет оба типа; упорные центры — это серии MDC и MMT.
Какое биение следует ожидать?
Не более 0.003 mm для MSN, MLP и MHN, как указано в каталоге. Высокоскоростные серии MSH, MSNH и MSSH выполняются с биением 0.002 mm.
Есть ли в серии MLP исполнение Морзе 6?
Нет. Серия MLP представлена в каталоге только в размерах Морзе 4 и Морзе 5. Для Морзе 6 используйте MSN или MSW, если станку подходит больший корпус.
