Вращающиеся центры Mongtec с индикацией давления

22 артикула в серии MSR. Вращающийся центр, который показывает, с каким усилием поджимает задняя бабка, — низкое, среднее или высокое, по цветовой шкале. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

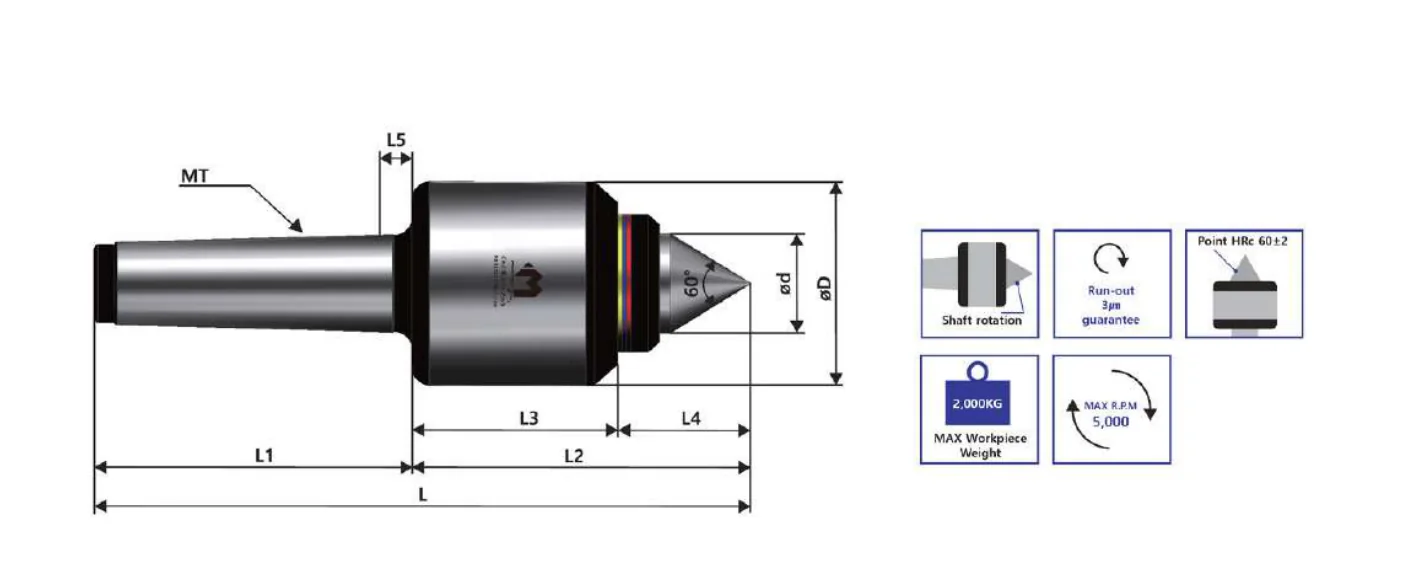

Вращающиеся центры Mongtec с индикацией давления — чертёж с размерами — Чертёж с размерами из каталога Mongtec.

Какую проблему он решает

Усилие поджима задней бабки почти везде устанавливают на ощупь. Слишком малое — и деталь звенит, вибрирует и может выйти из центра; слишком большое — и тонкая деталь изгибается, центровое отверстие задирается, а ресурс подшипников самого центра сокращается. Никто его не измеряет, потому что у станка до сих пор нечем было его измерить.

Серия MSR — вращающийся центр со встроенным в корпус индикатором давления, показывающим три диапазона — низкий, средний, высокий — цветом и с маркировкой на изделии 2SR, 3SR и 4SR. Оператор выставляет пиноль, пока диапазон не станет подходящим для детали, и следующий оператор в следующую смену выставит её так же.

Где это оправдано

Длинные тонкие валы, тонкостенные детали — всё, где готовый диаметр зависит от силы поджима. Это также инструмент обучения: цех, который никогда не оценивал усилие задней бабки количественно, за один день получает общий язык для его описания.

От Морзе 2 до Морзе 5, головка Ø50–94 mm, биение не более 0.003 mm, в той же схеме вариантов base / C / A / AC / AL / ALC, что и стандартная серия.

Артикулы — размеры в mm

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждой серии. Указывайте название серии вместе с номером модели — один и тот же номер модели используется в нескольких сериях, поэтому "MSNN 2601001" однозначно определяет деталь, а "2601001" сам по себе — нет. Прочерк означает, что в каталоге нет применимого значения для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения.

MSR — 3 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	Масса (kg)	R.P.M	Биение (mm)
2051001	MT2	50	25	155	68	87	52.6	34.4	6	400	5,000	0.003
3051001	MT3	50	25	172	85	87	52.6	34.4	6	700	5,000	0.003
4051001	MT4	65	32	223	108	115	70	45	8	1,200	3,000	0.003

MSRC — 4 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	Масса (kg)	R.P.M	Биение (mm)
2151001	MT2	50	25	155	68	87	52.6	34.4	6	10	400	5,000	0.003
3151001	MT3	50	25	172	85	87	52.6	34.4	6	10	700	5,000	0.003
4151001	MT4	65	32	223	108	115	70	45	8	14	1,200	3,000	0.003
5151001	MT5	94	55	294	136	158	88	70	8	18	2,000	2,000	0.003

MSRA — 4 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦB	Масса (kg)	R.P.M	Биение (mm)
2251001	MT2	50	25	172	68	104	52.6	51.4	6	10	320	5,000	0.003
3251001	MT3	50	25	189	85	104	52.6	51.4	6	10	560	5,000	0.003
4251001	MT4	65	32	240	108	132	70	62	8	14	960	3,000	0.003
5251001	MT5	94	55	329	136	193	88	105	8	18	1,600	2,000	0.003

MSRAC — 3 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	Масса (kg)	R.P.M	Биение (mm)
2351001	MT2	50	25	172	68	104	52.6	51.4	6	10	320	5,000	0.003
3351001	MT3	50	25	189	85	104	52.6	51.4	6	10	560	5,000	0.003
4351001	MT4	50	32	240	108	132	70	62	8	14	960	3,000	0.003

MSRAL/MSRALC — 8 артикулов

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	Φd1	Масса (kg)	R.P.M	Биение (mm)
2451001	MT2	50	25	177	68	109	52.6	56.4	6	13.2	10	320	5,000	0.003
3451001	MT3	50	25	194	85	109	52.6	56.4	6	13.2	10	650	5,000	0.003
4451001	MT4	65	32	250.5	108	142.5	70	58.5	8	18.5	12	960	3,000	0.003
5451001	MT5	94	55	344	136	208	88	120	8	22.7	14	1,600	2,000	0.003
2551001	MT2	50	25	177	68	109	52.6	56.4	6	13.2	10	320	5,000	0.003
3551001	MT3	50	25	194	85	109	52.6	56.4	6	13.2	10	560	5,000	0.003
4551001	MT4	65	32	250.5	108	142.5	70	58.5	8	18.5	12	960	3,000	0.003
5551001	MT5	94	55	344	136	208	88	120	8	22.7	14	1,600	2,000	0.003

Источник: каталог Mongtec Precision Center, Ver 2026 (поводковые центры).

Перед заказом проверьте конус Морзе вашей задней бабки. Центр изготавливается под один конус и не может быть адаптирован без переходной втулки, а втулка снижает жёсткость именно там, где она нужнее всего. Укажите в запросе производителя, модель станка и конус задней бабки.

Частые вопросы

Показывает ли индикатор значение в ньютонах или барах?

Нет. Он показывает три диапазона — низкий, средний, высокий, — обозначенные цветом и маркировкой изделия 2SR / 3SR / 4SR. Это относительная индикация для повторяемой установки пиноли, а не откалиброванный динамометр.

Требует ли индикатор питания или обслуживания?

Он механический и встроен в корпус центра. Если станок работает без оператора, запросите у Mongtec интервал обслуживания письменно при запросе коммерческого предложения.

Можно ли использовать его для контроля процесса?

Многие цеха так и делают: устанавливают диапазон, записывают его в карту наладки, и следующая наладка ему соответствует. Рассматривайте его как средство обеспечения повторяемости, а не как измерение.
