55 артикулов в сериях MSH, MSNH, MSSH. Три уровня высокоскоростных центров, все с биением не более 0.002 mm, до 15,000 rpm у серии MSSH. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.
Каждый центр на этой странице построен на высокоскоростных подшипниках со специальным масляным сальником и указан в каталоге с биением не более 0.002 mm, а не 0.003 mm, как у стандартной серии. Различаются три серии тем, с какой скоростью они реально могут вращаться.
Серия
Позиционирование в каталоге
Макс. об/мин
MSH
Общего назначения для высокоскоростного вращения
5,000 – 6,000
MSNH
Высокоскоростной премиум
5,000 – 6,000
MSSH
Сверхвысокоскоростной
12,000 – 15,000
Где MSSH оправдывает свою цену
В MSSH применяется высокоскоростная прецизионная подшипниковая схема и бесконтактный масляный сальник, выбранный как за термостойкость, так и за защиту от СОЖ. Оба фактора важны выше 10,000 rpm: контактное уплотнение при такой окружной скорости выделяет тепло в самой кромке сальника, а тепло в центре задней бабки — это тепловое расширение, передаваемое прямо в деталь.
Практическое применение — обработка малых диаметров с высокой скоростью резания: отверстие Ø20 mm у размеров MT2 и MT3, Ø30 mm у MT4 и MT5. Если вы обрабатываете пруток 25 mm на 3,000 rpm, стандартного центра достаточно; если 8 mm на 12,000 — нет.
Артикулы — размеры в mm

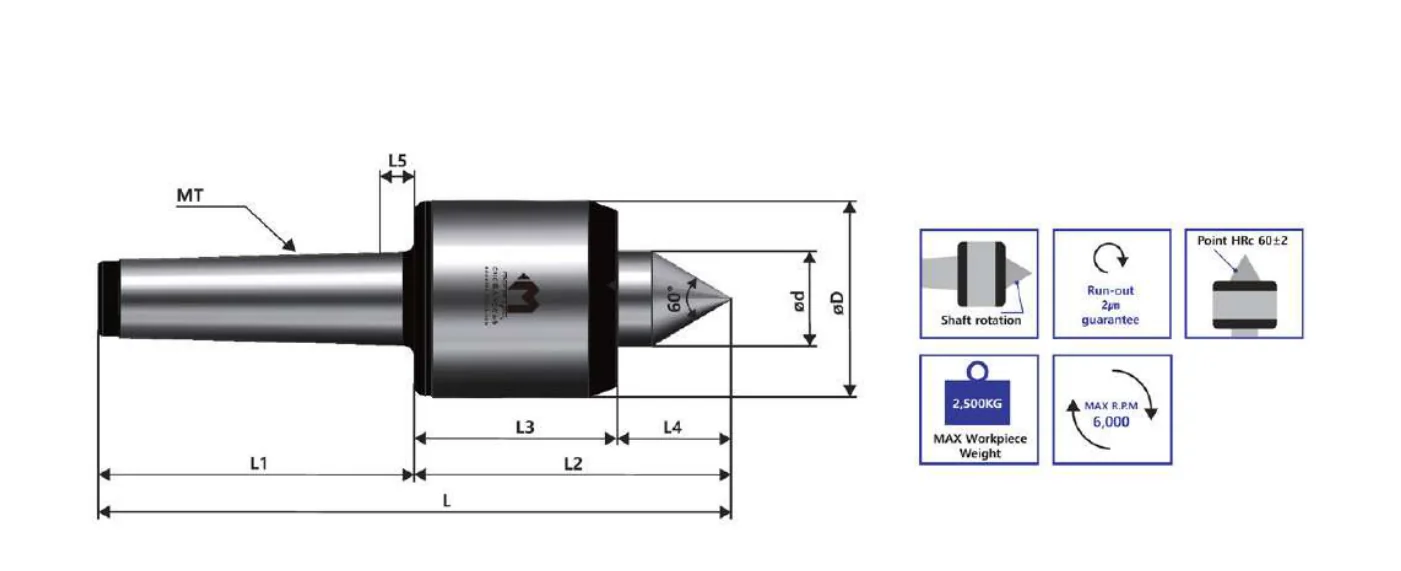

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждой серии. Указывайте название серии вместе с номером модели — один и тот же номер модели используется в нескольких сериях, поэтому "MSNN 2601001" однозначно определяет деталь, а "2601001" сам по себе — нет. Прочерк означает, что в каталоге нет применимого значения для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения.
MSH — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
Масса (kg)
R.P.M
Биение (mm)
3003201
MT3
49
25
167.4
85
82.4
54.4
28
4.5
750
6,000
0.002
4003201
MT4
66
32
216.6
108
108.6
69.6
39
5.3
1,400
6,000
0.002
5003201
MT5
82
40
258.8
136
122.8
79.8
43
6.3
2,500
5,000
0.002
MSHC — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦC
Масса (kg)
R.P.M
Биение (mm)
3103201
MT3
49
25
167.4
85
82.4
54.4
28
4.5
10
750
6,000
0.002
4103201
MT4
66
32
216.6
108
108.6
69.6
39
5.3
14
1,400
6,000
0.002
5103201
MT5
82
40
258.8
136
122.8
79.8
43
6.3
18
2,500
5,000
0.002
MSHA — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦB
Масса (kg)
R.P.M
Биение (mm)
3203201
MT3
49
25
177.4
85
92.4
54.4
38
4.5
12
600
6,000
0.002
4203201
MT4
66
32
230.6
108
122.6
69.6
53
5.3
14
1,100
6,000
0.002
5203201
MT5
82
40
279
136
143
79.8
63.2
6.3
16
2,000
5,000
0.002
MSHAC — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦD
Масса (kg)
R.P.M
Биение (mm)
3303201
MT3
49
25
177.4
85
92.4
54.4
38
4.5
12
600
6,000
0.002
4303201
MT4
66
32
230.6
108
122.6
69.6
53
5.3
14
1,100
6,000
0.002
5303201
MT5
82
40
279
136
143
79.8
63.2
6.3
16
2,000
5,000
0.002
MSHAL/MSHALC — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
L6
Φd1
Масса (kg)
R.P.M
Биение (mm)
3403201
MT3
49
25
184.4
85
99.4
54.4
45
4.5
15
10
600
6,000
0.002
4403201
MT4
66
32
242.6
108
134.3
69.6
65
5.3
23
12
1,100
6,000
0.002
4503201
MT4
66
32
242.6
108
134.6
69.6
65
5.3
23
12
1,100
6,000
0.002
MSNH — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
Масса (kg)
R.P.M
Биение (mm)
3003001
MT3
49
25
162.5
85
77.5
49.5
28
4.5
750
6,000
0.002
4003001
MT4
66
32
213
108
105
64
41
5.3
1,500
6,000
0.002
5003001
MT5
82
40
251
136
115
72
43
6.3
2,500
5,000
0.002
MSNHC — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦC
Масса (kg)
R.P.M
Биение (mm)
3103001
MT3
49
25
162.5
85
77.5
49.5
28
4.5
10
750
6,000
0.002
4103001
MT4
66
32
213
108
105
64
41
5.3
14
1,500
6,000
0.002
5103001
MT5
82
40
251
136
115
72
43
6.3
18
2,500
5,000
0.002
MSNHA — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦB
Масса (kg)
R.P.M
Биение (mm)
3203001
MT3
49
25
172.5
85
87.5
49.5
38
4.5
12
600
6,000
0.002
4203001
MT4
66
32
225
108
117
64
53
5.3
14
1,100
6,000
0.002
5203001
MT5
82
40
273
136
137
72
65
6.3
16
2,000
5,000
0.002
MSNHAC — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦC
Масса (kg)
R.P.M
Биение (mm)
3303001
MT3
49
25
172.5
85
87.5
49.5
38
4.5
12
600
6,000
0.002
4303001
MT4
66
32
225
108
117
64
53
5.3
14
1,100
6,000
0.002
5303001
MT5
82
40
273
136
137
72
65
6.3
16
2,000
5,000
0.002
MSNHAL/MANHALC — 6 артикулов
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
L6
Φd1
Масса (kg)
R.P.M
Биение (mm)
3403001
MT3
49
25
183.5
85
98.5
49.5
49
4.5
19
10
500
6,000
0.002
4403001
MT4
66
32
235
108
127
64
63
5.3
23
12
900
6,000
0.002
5403001
MT5
82
40
288
136
152
72
80
6.3
23
12
1,700
5,000
0.002
3503001
MT3
49
25
183.5
85
98.5
49.5
49
4.5
19
10
500
6,000
0.002
4503001
MT4
66
32
235
108
127
64
63
5.3
23
12
900
6,000
0.002
5503001
MT5
82
40
288
136
152
72
80
6.3
23
12
1,700
5,000
0.002
MSSH — 4 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
Масса (kg)
R.P.M
Биение (mm)
2002101
MT2
49
20
149
68
81
55.5
25.5
4.5
350
15,000
0.002
3002101
MT3
49
20
166
85
81
55.5
25.5
4.5
350
15,000
0.002
4002101
MT4
73
30
222
108
114
77
37
6
650
12,000
0.002
5002101
MT5
73
30
250
136
114
77
37
6
650
12,000
0.002
MSSHC — 4 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦC
Масса (kg)
R.P.M
Биение (mm)
2102101
MT2
49
20
149
68
81
55.5
25.5
4.5
10
350
15,000
0.002
3102101
MT3
49
20
166
85
81
55.5
25.5
4.5
10
350
15,000
0.002
4102101
MT4
73
30
222
108
114
77
37
6
14
650
12,000
0.002
5102101
MT5
73
30
250
136
114
77
37
6
18
650
12,000
0.002
MSSHA — 4 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦB
Масса (kg)
R.P.M
Биение (mm)
2202101
MT2
49
20
155.5
68
87.5
55.5
32
4.5
10
280
15,000
0.002
3202101
MT3
49
20
172.5
85
87.5
55.5
32
4.5
10
280
15,000
0.002
4202101
MT4
73
30
236
108
128
77
51
6
14
450
12,000
0.002
5202101
MT5
73
30
264
136
128
77
51
6
16
450
12,000
0.002
MSSHAC — 3 артикула
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
ΦC
Масса (kg)
R.P.M
Биение (mm)
2302101
MT2
49
20
155.5
68
87.5
55.5
32
4.5
10
280
15,000
0.002
3302101
MT3
49
20
172.5
85
87.5
55.5
32
4.5
10
280
15,000
0.002
5302101
MT5
73
30
264
136
128
77
51
6
16
450
12,000
0.002
MSSHAL/MSSHLAC — 7 артикулов
Модель
Конус
ΦD
Φd
L
L1
L2
L3
L4
L5
L6
Φd1
Масса (kg)
R.P.M
Биение (mm)
3402101
MT3
49
20
183.5
85
98.5
55.5
43
4.5
19
10
250
15,000
0.002
4402101
MT4
73
30
246.5
108
138.5
77
61.5
6
23.5
12.5
390
12,000
0.002
5402101
MT5
73
30
274.5
136
138.5
77
61.5
6
23.5
12.5
390
12,000
0.002
2502101
MT2
49
20
166.5
68
98.5
55.5
43
4.5
19
10
250
15,000
0.002
3502101
MT3
49
20
183.5
85
98.5
55.5
43
4.5
19
10
250
15,000
0.002
4502101
MT4
73
30
246.5
108
138.5
77
61.5
6
23.5
12.5
390
12,000
0.002
5502101
MT5
73
30
274.5
136
138.5
77
61.5
6
23.5
12.5
390
12,000
0.002
Источник: каталог Mongtec Precision Center, Ver 2026 (поводковые центры).
Перед заказом проверьте конус Морзе вашей задней бабки. Центр изготавливается под один конус и не может быть адаптирован без переходной втулки, а втулка снижает жёсткость именно там, где она нужнее всего. Укажите в запросе производителя, модель станка и конус задней бабки.
Частые вопросы
Что на самом деле ограничивает скорость вращающегося центра?
Тип подшипников и сопротивление уплотнения, и оба фактора ведут к одному — к нагреву. Значение об/мин в каталоге — максимальное, и оно предполагает, что масса заготовки остаётся в пределах той же строки таблицы: тяжёлая деталь на максимальной скорости нагружает подшипники иначе, чем лёгкая.
Гарантируется ли биение 0.002 mm на полной скорости?
Каталог указывает не более 0.002 mm как характеристику изделия. Если ваш процесс зависит от её соблюдения на верхней границе диапазона, подтвердите условия эксплуатации (скорость, масса заготовки, давление СОЖ) с Mongtec письменно при запросе коммерческого предложения.
MSH или MSNH?
Обе серии указаны в каталоге с одинаковыми скоростями и одинаковым биением 0.002 mm. MSNH позиционируется как исполнение премиум-класса. Там, где размеры пересекаются, сравните таблицы размеров: корпуса MSNH немного отличаются по длине, что может иметь значение на станке с короткой станиной.
