Трубные центры Mongtec и центры для тяжёлых заготовок

41 артикул в сериях MPC, MTH, MHG. Центры со скруглённой головкой для труб, центры с регулировочной гайкой для тяжёлого резания и крупные шлифовальные центры для заготовок массой до 25,000 kg. Mongtec Precision — тайваньский бренд со штаб-квартирой в Тайчжуне, Тайвань.

Запросить коммерческое предложение →

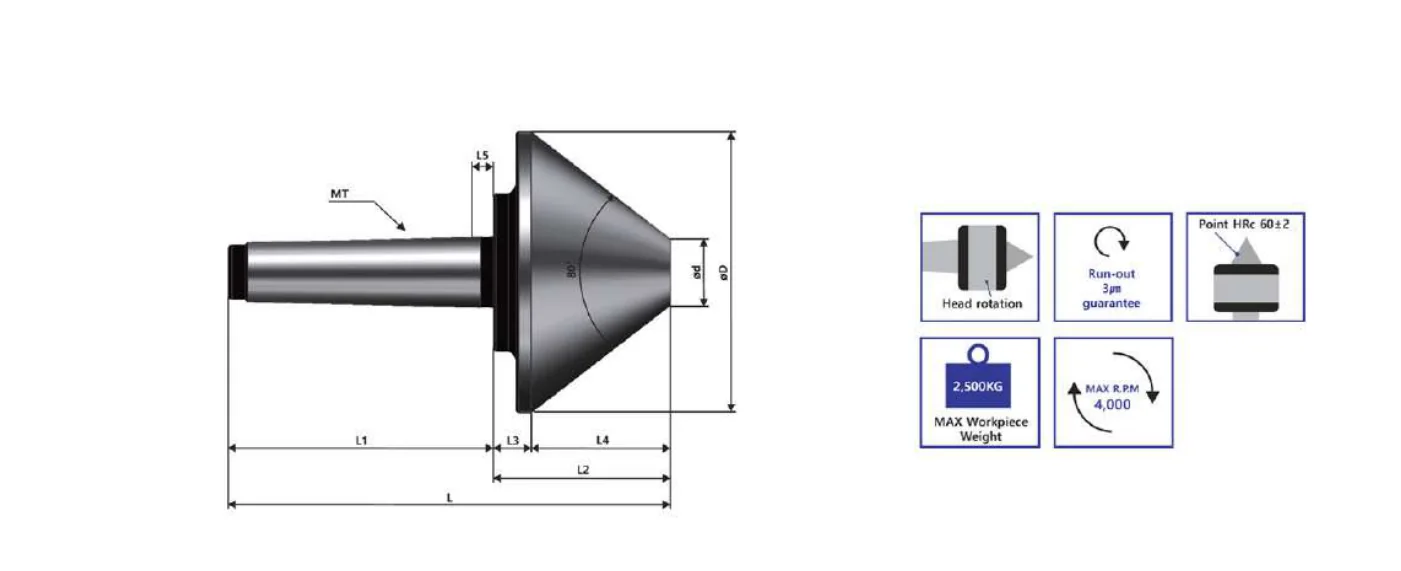

Трубные центры Mongtec и центры для тяжёлых заготовок — чертёж с размерами — Чертёж с размерами из каталога Mongtec.

MPC — трубные центры

У трубы нет центрового отверстия для наконечника; у неё есть внутренний канал, и опорой служит конус, упирающийся во внутреннюю кромку этого канала. Серия MPC — это такой конус. MPC80 имеет головку 80° для Ø59–200 mm, MPC60L — головку 60° со ступенчатым двухступенчатым наконечником, освобождающим место для инструмента, а вариант DK90 — исполнение BT30-16L. Все они — с вращающейся головкой, с биением не более 0.003 mm, и у всех точность головки можно регулировать и выбирать люфт гайкой.

MTH — тяжёлое резание

Серия предназначена для тяжёлого резания, и причина — та же гайка: биение оси центра регулируется гайкой. У центра, который год работал на тяжёлом резании, появляется люфт; у MTH этот люфт выбирается, а не требует замены центра. От Морзе 3 до Морзе 6, головка Ø49–126 mm, биение не более 0.003 mm. Артикулы с префиксом G — исполнение с увеличенной головкой на том же конусе Морзе 5.

Позиции для станков продольного точения в таблицах ниже — это переходные втулки, позволяющие использовать вращающийся центр на небольшом станке с подвижной шпиндельной бабкой, с хвостовиками MT и ST.

MHG — крупные шлифовальные центры

Это изделия другого класса: корпус Ø178–310 mm на конусе Морзе 6, Морзе 7 или 1:10 / 1:20, выдерживающий заготовку массой до 25,000 kg при биении не более 0.005 mm, с бесконтактным уплотнением и дренажным отверстием. Они предназначены для круглошлифовальных станков и токарной обработки крупных деталей, и в каталоге указано, что возможно изготовление нестандартных размеров. Вариант MHGN дополнительно имеет фланцевый размер ΦD1.

Артикулы — размеры в mm

Обозначения размеров взяты из каталога и относятся к чертежу, приведённому для каждой серии. Указывайте название серии вместе с номером модели — один и тот же номер модели используется в нескольких сериях, поэтому "MSNN 2601001" однозначно определяет деталь, а "2601001" сам по себе — нет. Прочерк означает, что в каталоге нет применимого значения для этой ячейки; такие значения подтверждаются письменно при запросе коммерческого предложения.

MPC80 — 4 артикула

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	Масса (kg)	R.P.M	Биение (mm)
3205001	MT3	59	20	143	85	58	12.3	44.7	6	400	4,000	0.003
4205001	MT4	125	30	180	108	72	15.4	56.6	8	800	3,000	0.003
5205001	MT5	150	35	220	136	84	15.5	68.5	8	1,600	2,000	0.003
6205001	MT6	200	38	305	189	116	19.5	96.5	10	2,500	1,500	0.003

DK90 BT30-16L — 5 артикулов

Модель	Конус	ΦD	L	L1	L2	L3	L4	Масса (kg)	R.P.M	Биение (mm)
2005001	MT2	44	134	68	66	28.3	6	400	5,000	0.003
3005001	MT3	56	163	85	78	30	6	400	5,000	0.003
4005001	MT4	78	208	108	100	33	8	800	3,800	0.003
5005001	MT5	98	261	136	125	41	8	1,600	3,000	0.003
6005001	MT6	118	343	189	154	52.7	10	2,500	2,800	0.003

MPC60L — 5 артикулов

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	Масса (kg)	R.P.M	Биение (mm)
2105001	MT2	44	12	147	68	79	31.3	20	6	300	5,000	0.003
3105001	MT3	56	12	173	85	88	30	20	6	300	5,000	0.003
4105001	MT4	78	16	218	108	110	33	23.4	8	550	3,800	0.003
5105001	MT5	98	19	276	136	140	41	30.6	8	1,200	3,000	0.003
6105001	MT6	118	20	353	189	164	46.1	33	10	2,000	2,800	0.003

MTH — 5 артикулов

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	Масса (kg)	R.P.M	Биение (mm)
3006001	MT3	49	25	154	85	69	43	26	6	500	4,000	0.003
4006001	MT4	66	31.4	194.5	108	86.5	49.5	37	8	1,000	3,000	0.003
5006001	MT5	81	40	242	136	106	61	45	8	2,000	2,500	0.003
G5006001	MT5	93	40	250	136	114	71	43	8	2,500	2,000	0.003
6006001	MT6	126	60	334.2	189	145.2	85.2	60	10	4,500	1,000	0.003

MTHC — 5 артикулов

Модель	Конус	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	Масса (kg)	R.P.M	Биение (mm)
3106001	MT3	49	25	154	85	69	43	26	6	10	300	4,000	0.003
4106001	MT4	66	31.4	194.5	108	86.5	49.5	37	8	14	1,000	3,000	0.003
5106001	MT5	81	40	242	136	106	61	45	8	18	2,000	2,500	0.003
G5106001	MT5	93	40	250	136	114	71	43	8	18	2,500	2,000	0.003
6106001	MT6	126	60	334.2	189	145.2	85.2	60	10	30	4,500	1,000	0.003

SWISS TYPE MACHINE (станки продольного точения) — таблица 1 — 2 артикула

Модель	Конус	ΦD	ΦD1	L	L1	L2	Биение (mm)
2001002	MT2	33	56	62	48	14	0.003
2101002	MT2	32	50	75	55	20	0.003

SWISS TYPE MACHINE (станки продольного точения) — таблица 2 — 5 артикулов

Модель	Конус	ΦD	Φd	Φd1	L	L1	L2	L3	L4	L5	Масса (kg)	R.P.M	Биение (mm)
2004001	MT2	30	—	27	123	75	48	22	26	4.5	200	4,000	0.003
ATS2004001	ST19.05	30	19.05	27	123	75	48	22	26	4.5	200	4,000	0.003
BTS2004001	ST25	30	25	27	133	85	48	22	26	4.5	200	4,000	0.003
CTS2004001	ST32	30	32	27	148	100	48	22	26	4.5	200	4,000	0.003
DTS2004001	ST33	30	33	27	148	100	48	22	26	4.5	200	4,000	0.003

MHG — 7 артикулов

Модель	Конус	ΦD	Φd	Φd1	L	L1	L2	L3	L4	L5	Макс. масса (kg)	MAX R.P.M	Макс. биение (mm)
06G6001	MT6	165	79	3	400.7	191	209.7	138	71.7	12	8,000	800	0.005
57G6001	MT6	165	79	3	384.4	191	193.4	138	55.4	12	8,000	800	0.005
06G7001	MT7	165	79	3	469.7	260	209.7	138	71.7	12	10,000	800	0.005
57G7001	MT7	165	79	3	453.4	260	193.4	138	55.4	12	10,000	800	0.005
08GH	1:10 / 1:20	178	109	3	442.3	203	239.3	138	101.3	10	10,000	850	0.005
001GH	1:10 / 1:20	218	109	3	534.6	250	—	193	91.6	10	15,000	750	0.005
021GH	1:10 / 1:20	310	124	3	619.5	268.5	351	242.5	108.4	15	25,000	500	0.005

MHGN — 3 артикула

Модель	Конус	ΦD	ΦD1	Φd	Φd1	L	L1	L2	L3	L4	L5	Макс. масса (kg)	MAX R.P.M	Макс. биение (mm)
MHGN80	1:10 / 1:20	178	190	109	3	442.3	203	239.3	138	101.3	10	10,000	850	0.005
MHGN100	1:10 / 1:20	218	228	109	3	534.6	250	284.6	193	91.6	10	15,000	750	0.005
MHGN120	1:10 / 1:20	310	320	124	3	619.5	268.5	351	242.5	108.4	15	25,000	500	0.005

Источник: каталог Mongtec Precision Center, Ver 2026 (поводковые центры).

Перед заказом проверьте конус Морзе вашей задней бабки. Центр изготавливается под один конус и не может быть адаптирован без переходной втулки, а втулка снижает жёсткость именно там, где она нужнее всего. Укажите в запросе производителя, модель станка и конус задней бабки.

Частые вопросы

Каким должен быть угол трубного центра?

Это зависит от толщины стенки и кромки отверстия, а не от общего правила. В каталоге Mongtec есть 80 градусов (MPC80) и 60 градусов (MPC60L). Укажите в запросе наружный и внутренний диаметры трубы и толщину стенки, и вам будет предложена подходящая головка.

Может ли MHG выдержать заготовку тяжелее 25,000 kg?

25,000 kg — наибольшее значение в таблице каталога, для размеров 021GH и MHGN120. Серия явно предлагается в нестандартных размерах — обращайтесь.

Для чего гайка на MTH?

Для устранения биения оси центра. Это сервисная регулировка, а не зажимная гайка: по мере износа подшипника при тяжёлом резании гайка восстанавливает точность вращения.
