Angle heads whose output nose takes an ER collet chuck nut. The ER size in the model code matches the published chucking range, so an ER16 head clamps the ER16 collet range and an ER32 head the ER32 range.
| Model | Driving shank | Max. RPM | Chucking range | Torque | Through dia. |
|---|---|---|---|---|---|
| BT30QER11 | BT30 | 8000 RPM | D1-D7 | 10.8 Nm | D75 |
| BT30QER16 | BT30 | 8000 RPM | D1-D10 | 18 Nm | D100 |
| BT30QER25 | BT30 | 6800 RPM | D1-D16 | 46 Nm | D120 |
| BT40QER11Q90 | BT40 | 8000 RPM | D1-D7 | 10.8 Nm | D75 |
| BT40QER11Q140 | BT40 | 8000 RPM | D1-D7 | 10.8 Nm | D75 |
| BT40QER11Q190 | BT40 | 8000 RPM | D1-D7 | 10.8 Nm | D75 |
| BT40QER16Q66 | BT40 | 8000 RPM | D1-D10 | 18 Nm | D100 |

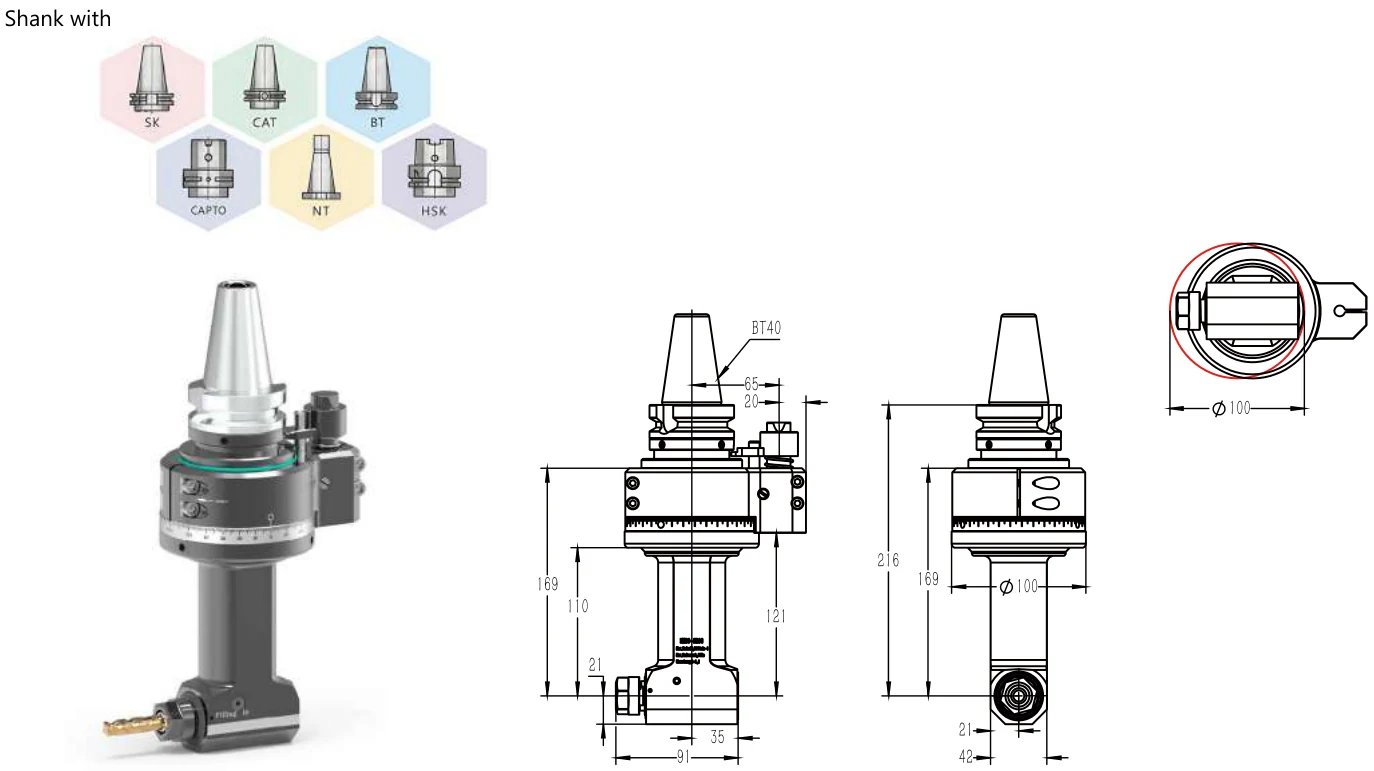

| BT40QER16Q110 | BT40 | 8000 RPM | D1-D10 | 18 Nm | D100 |
| BT40QER16Q160 | BT40 | 8000 RPM | D1-D10 | 18 Nm | D100 |
| BT40QER16Q210 | BT40 | 8000 RPM | D1-D10 | 18 Nm | D100 |
| BT40QER16Q260 | BT40 | 8000 RPM | D1-D10 | 18 Nm | D100 |
| BT40QER16Q2X | BT40/HSK63A/SK40 | 8000 RPM | D1-D10 | 46 Nm | D132 |
| BT40QER25Q66 | BT40 | 6800 RPM | D1-D16 | 46 Nm | D130 |
| BT40QER25Q110 | BT40 | 6800 RPM | D1-D16 | 46 Nm | D130 |
| BT40QER25Q160 | BT40 | 6800 RPM | D1-D16 | 46 Nm | D130 |
| BT40QER25Q210 | BT40 | 6800 RPM | D1-D16 | 46 Nm | D130 |
| BT40QER25Q2X | BT40 | 6800 RPM | D1-D16 | 46 Nm | D140 |
| BT40QER25Q2XQ125 | BT40/BBT40 | 6800 RPM | D1-D16 | 46 Nm | D140 |
| BT40QER32Q80 | BT40 | 5000 RPM | D1-D20 | 65 Nm | D155 |
| BT40QER11MQ60 | BT40 | 6000 RPM | D1-D7 | 10.8 Nm | D55 |
| BT40QER11MQ100 | BT40 | 6000 RPM | D1-D7 | 10.8 Nm | D55 |
| BT40QER11MQ140 | BT40 | 6000 RPM | D1-D7 | 10.8 Nm | D55 |
| BT40QER11MQ210 | BT40 | 6000 RPM | D1-D7 | 10.8 Nm | D55 |
| BT40QER16MQ100 | BT40 | 8000 RPM | D1-D10 | 18 Nm | D77 |
| BT40QER16MQ170 | BT40 | 8000 RPM | D1-D10 | 18 Nm | D76 |
| BT40QER20MQ100 | BT40 | 6000 RPM | D1-D13 | 30 Nm | D85 |
| BT40QER20MQ150 | BT40 | 6000 RPM | D1-D13 | 30 Nm | D85 |
| BT40QER20MQ180 | BT40 | 6000 RPM | D1-D13 | 30 Nm | D85 |
| BT40QAER25MQ100 | BT40 | 6000 RPM | D1-D16 | 46 Nm | D95 |
| BT40QAER25MQ150 | BT40 | 6000 RPM | D1-D16 | 46 Nm | D95 |
| BT40QPER16Q59 | BT40 | 6000 RPM | D4-D10 | 25 Nm | D51 |
| BT40QPER20 | BT40 | 6000 RPM | D1-D13 | 30 Nm | D118 |
| BT50QER11Q90 | BT50 | 8000 RPM | D1-D7 | 10.8 Nm | D75 |
| BT50QER11Q140 | BT50 | 8000 RPM | D1-D7 | 10.8 Nm | D75 |
| BT50QER11Q190 | BT50 | 8000 RPM | D1-D7 | 10.8 Nm | D75 |
| BT50QER16Q66 | BT50 | 8000 RPM | D1-D10 | 18 Nm | D100 |
| BT50QER16Q110 | BT50 | 8000 RPM | D1-D10 | 18 Nm | D100 |
| BT50QER16Q160 | BT50 | 8000 RPM | D1-D10 | 18 Nm | D100 |
| BT50QER16Q210 | BT50 | 8000 RPM | D1-D10 | 18 Nm | D100 |
| BT50QER16Q260 | BT50 | 8000 RPM | D1-D10 | 18 Nm | D100 |
| BT50QER16Q2X | BT50 | 8000 RPM | D1-D10 | 19 Nm | D118 |
| BT50QER25Q66 | BT50 | 6800 RPM | D1-D16 | 46 Nm | D130 |
| BT50QER25Q110 | BT50 | 6800 RPM | D1-D16 | 46 Nm | D130 |
| BT50QER25Q160 | BT50 | 6800 RPM | D1-D16 | 46 Nm | D130 |
| BT50QER25Q210 | BT50 | 6800 RPM | D1-D16 | 46 Nm | D130 |
| BT50QER25Q250 | BT50 | 8000 RPM | D1-D13 | 46 Nm | D130 |
| BT50QER25Q300 | BT50 | 6800 RPM | D1-D16 | 46 Nm | D130 |
| BT50QER25Q2X | BT50 | 6800 RPM | D1-D16 | 46 Nm | D140 |
| BT50QER25Q2XQ110 | BT50 | 6800 RPM | D1-D16 | 46 Nm | D140 |
| BT50QER32Q80 | BT50 | 5000 RPM | D1-D20 | 65 Nm | D155 |
| BT50QER32Q125 | BT50 | 5000 RPM | D1-D10 | 65 Nm | D155 |
| BT50QER32Q125 FLANGE LINK | BT50 | 5000 RPM | D1-D20 | 65 Nm | D155 |
| BT50QER32Q170 | BT50 | 5000 RPM | D1-D20 | 65 Nm | D155 |
| BT50QER32Q190 | BT50 | 5000 RPM | D1-D20 | 65 Nm | D178 |
| BT50QER32Q190/FLANG LINK | — | 5000 RPM | D1-D | 65 Nm | D17 |
| BT50QER32Q680/FLANG ELINK | BT50 | 5000 RPM | D1-D20 | 65 Nm | D155 |
| BT50QER32Q2X | BT50 | 5000 RPM | D1-D20 | 65 Nm | D195 |
| BT50QER40Q80 | BT50 | 4000 RPM | D1-D26 | 65 Nm | D155 |
| BT50QER11MQ60 | BT50 | 6000 RPM | D1-D7 | 10.8 Nm | D55 |
| BT50QER11MQ100 | BT50 | 6000 RPM | D1-D7 | 10.8 Nm | D55 |
| BT50QER11MQ140 | BT50 | 6000 RPM | D1-D7 | 10.8 Nm | D55 |
| BT50QER11MQ210 | BT50 | 6000 RPM | D1-D7 | 10.8 Nm | D55 |
| BT50QER11MQ300 | BT50 | 6000 RPM | D1-D7 | 10.8 Nm | D50 |
| BT50QER16MQ100 | BT50 | 8000 RPM | D1-D10 | 18 Nm | D77 |
| BT50QER16MQ170 | BT50 | 8000 RPM | D1-D10 | 18 Nm | D77 |
| BT50QER20MQ100 | BT50 | 6000 RPM | D1-D13 | 30 Nm | D85 |
| BT50QER20MQ150 | BT50 | 6000 RPM | D1-D13 | 30 Nm | D85 |
| BT50QER20MQ180 | BT50 | 6000 RPM | D1-D13 | 30 Nm | D85 |
| BT50QER25MQ100 | BT50 | 6000 RPM | D1-D16 | 46 Nm | D110 |
| BT50QER25MQ170 | BT50 | 6000 RPM | D1-D16 | 46 Nm | D110 |
| BT50QPER16 | BT50 | 6000 RPM | D1-D10 | 18 Nm | D51 |
| BT50-SK50QPER20 | BT50 | 6000 RPM | D1-D13 | 35 Nm | D67 |
| BT50QWXER32 | BT50 | 5000 RPM | 1-20 mm | 65 Nm | 155 mm |
| BT50QAER25MQ100 | BT50 | 6000 RPM | D1-D16 | 46 Nm | D95 |
| BT50QAER25MQ250 | BT50 | 6000 RPM | D1-D16 | 46 Nm | D95 |
| DK45QBT40QER25Q45° | BT40/HSK63/NT40 | 7500 RPM | D1-D16 | 46 Nm | D115 |
| BT40QAER25M | BT40 | 6000 RPM | D1-D16 | 46 Nm | D95 |
| BT40QER25L | BT40 | 6000 RPM | D1-D16 | 46 Nm | D142 |
| HSK100AQER25Q66 | HSK100A | 6000 RPM | D1-D7 | 46 Nm | D130 |
| HSK100AQER40Q170 | HSK100A | 4000 RPM | D1-D26 | 65 Nm | D154 |
| HSK100AQER25MQ350 | HSK100A | 4500 RPM | D1-D16 | 46 Nm | — |
| HSK63AQER20 | HSK63A | — | — | — | — |
Every model in this catalogue is also available as a custom build. Reach, nose profile, output interface, angle, coolant routing and the stop arrangement can all be changed to suit the operation and the machine.
Already using another brand? Send us the drawing or the article number of the head you run today and Mongtec will convert it to an equivalent Mongtec head — same mounting, same reach, same output. You do not need to re-work the fixture or the programme.
