Mongtec Precision, jenama alatan Taiwan yang beribu pejabat di Taichung, Taiwan, menerbitkan 137 model kepala pemesinan sudut tepat untuk pusat pengisaran — antara muka spindel BT30, BT40 dan BT50, sehingga 12,000 rpm dan 200 Nm, dengan output kolet ER, cok DC, arbor face-mill FMB dan pemegang alat BT40. Apa-apa di luar julat yang diterbitkan dibuat mengikut pesanan.

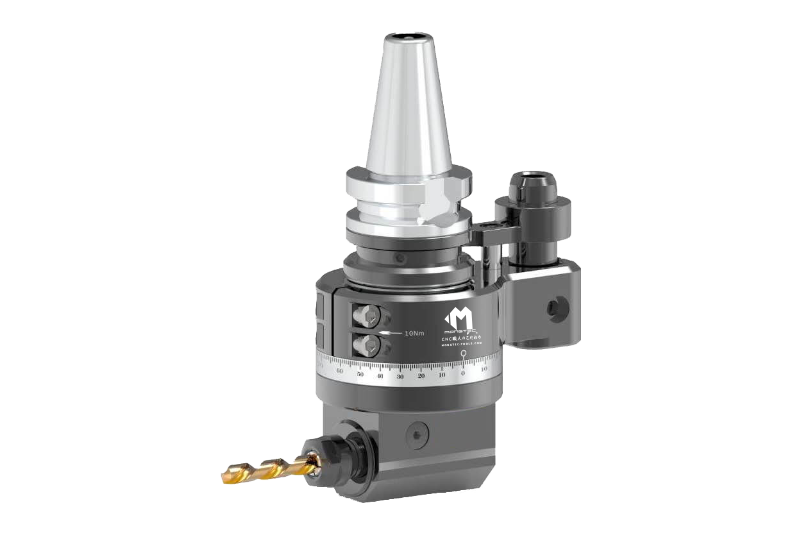

Kepala sudut tepat memusingkan output spindel sebanyak 90° supaya pusat pemesinan boleh memotong ciri yang menghadap ke sisi — lubang silang, poket sisi, ulir tepi, operasi menghadap ke belakang — tanpa memasang semula bahan kerja atau memindahkannya ke mesin kedua. Pada mesin 3 paksi ia menghapuskan satu persediaan penuh; pada mesin 5 paksi ia mencapai kedudukan yang tidak dapat dicapai oleh condongan kepala.
Kerja tipikal: penggerudian dan tapping silang, pengisaran sisi, pengaluran pada permukaan menegak, kerja rongga dalam yang tidak dapat dilepasi pemegang standard, dan operasi di belakang atau di bawah bahan kerja.
| Antara muka spindel | Model diterbitkan | Julat kelajuan | Tork maks. |
|---|---|---|---|
| BT30 | 8 model | 6,800–12,000 rpm | 46 Nm |
| BT40 | 51 model | 3,500–8,000 rpm | 65 Nm |
| BT50 | 74 model | 2,000–8,000 rpm | 200 Nm |
| HSK-A63 | 1 model | — | — |
| HSK-A100 | 3 model | 4,000–6,000 rpm | 65 Nm |
Beberapa model turut menerbitkan batang HSK-A63, HSK-A100, NT, SK dan CAT sebagai alternatif yang tersedia — lihat HSK-A63 dan HSK-A100. Setiap model dalam katalog membawa nota batang lain boleh digunakan, jadi batang disahkan terhadap spindel anda semasa pertanyaan.
| Model diterbitkan | 137 |
|---|---|
| Batang pemacu | BT30, BT40, BT50 — HSK-A63, HSK-A100, NT, SK dan CAT tersedia pada model terpilih, lain-lain atas permintaan |
| Kelajuan spindel maksimum | 2,000–12,000 rpm, diterbitkan bagi setiap model |
| Tork | sehingga 200 Nm |
| Antara muka output | kolet ER11, ER16, ER20, ER25, ER32, ER40; cok DC5–DC16; arbor face-mill FMB22 dan FMB27; pemegang alat BT40 |
| Nisbah transmisi | 1:1 pada kebanyakan model; versi penambah kelajuan dan pengurang kelajuan diterbitkan |
| Sudut tetap | 90° standard; versi 30°, 45° dan 55° diterbitkan |
| Bahan badan | 40Cr, QT500-7 atau aluminium penerbangan, dimatangkan dan dimesin dengan jitu |
| Galas | Galas roda gear import untuk transmisi tork tinggi dan bunyi rendah |
| Aplikasi | Pengisaran, penggerudian, tapping dan pencanaian |
| 1. Antara muka spindel dan pull stud | Tirus dan pull stud kedua-duanya mesti sepadan. Tirus BT40 dengan ulir pull stud yang salah tidak akan mengapit. |
|---|---|
| 2. Blok henti atau pin henti | Kepala mesti ditahan terhadap tork spindel. Susunan penahan berbeza antara pembuat mesin dan disahkan terhadap mesin anda sebelum sebut harga. |
| 3. Ruang lega pada kedudukan pemotongan | Badan kepala mesti bebas daripada bahan kerja, lekapan dan mesin pada kedudukan pemotongan sebenar — bukan hanya pada kedudukan tukar alat. |
Lukisan berdimensi dan nombor artikel yang disahkan dibekalkan melalui e-mel secara satu-dengan-satu setelah pertanyaan dibuka, supaya ia sepadan dengan spindel dan persediaan sebenar anda.
Setiap model dalam katalog ini juga tersedia sebagai binaan tersuai. Jangkauan, profil hidung, antara muka output, sudut, laluan penyejuk dan susunan penahan semuanya boleh diubah untuk menyesuaikan operasi dan mesin.
Sudah menggunakan jenama lain? Hantarkan lukisan atau nombor artikel kepala yang anda guna hari ini dan Mongtec akan menukarkannya kepada kepala Mongtec yang setara — pelekapan sama, jangkauan sama, output sama. Anda tidak perlu mengubah semula lekapan atau atur cara.
137 model merentasi antara muka spindel BT30, BT40 dan BT50, dengan output kolet ER, cok DC, arbor face-mill FMB dan pemegang alat BT40. Apa-apa di luar julat yang diterbitkan dibuat mengikut pesanan.
BT30 (8 model diterbitkan), BT40 (51) dan BT50 (74). Beberapa model turut menyenaraikan batang HSK-A63, HSK-A100, NT, SK dan CAT sebagai alternatif yang tersedia, dan batang lain boleh digunakan atas permintaan.
Kelajuan spindel maksimum yang diterbitkan bermula daripada 2,000 rpm pada kepala paling berat sehingga 12,000 rpm pada model BT30 terkecil. Angka ini diterbitkan bagi setiap model.
Ya. Hantarkan lukisan atau nombor artikel kepala yang anda guna hari ini dan Mongtec akan menukarkannya kepada kepala Mongtec yang setara dengan pelekapan, jangkauan dan output yang sama, supaya lekapan dan atur cara tidak perlu diubah.
Kepala sudut mesti ditahan terhadap tork spindel oleh blok henti atau pin henti yang dilekapkan pada mesin. Susunannya berbeza antara pembuat mesin, jadi Mongtec mengesahkannya terhadap mesin anda sebelum sebut harga.
Lukisan berdimensi penuh dan nombor artikel yang disahkan dibekalkan melalui e-mel setelah pertanyaan dibuka, supaya ia sepadan dengan spindel, pull stud dan susunan penahan sebenar anda.
Setiap model BT40 dan BT50 di atas boleh dibina pada batang bebibir-V CAT40 atau CAT50. Tirusnya sama; ulir pull stud (tombol penahan) yang berubah.
Kepala yang sama dibina mengikut pesanan pada batang poligon PSC (ISO 26623) dalam C4, C5, C6 dan C8.
Hantarkan kepada kami jenama dan model mesin, antara muka menara atau spindel (BMT / VDI / HSK / BT), nombor artikel jika anda sudah ada, dan kuantiti. Jurutera Mongtec membalas dalam satu hari bekerja. Masa penghantaran disahkan mengikut item dan kuantiti yang diperlukan pelanggan.
